Напорные трубопроводы — HITACHI ZX135US

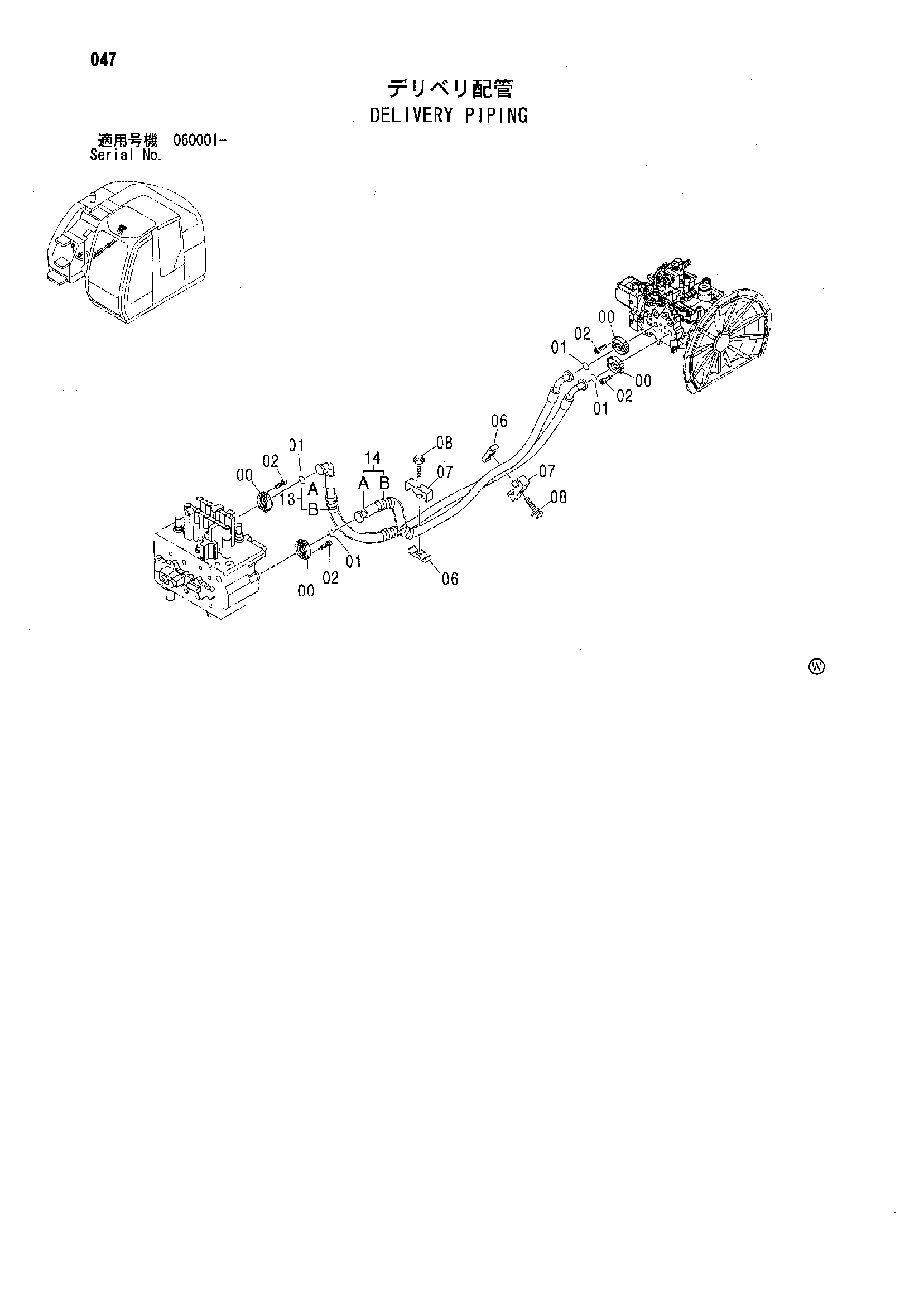

Заводская схема «Напорные трубопроводы» для HITACHI ZX135US. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4506459 | Разъёмный фланец | 8 |
| 01 | 971489 | Уплотнительное кольцо | 4 |
| 02 | J781035 | Болт с внутренним шестигранником | 16 |
| 06 | 4285722 | Резиновая прокладка | 2 |
| 07 | 4285723 | Хомут трубки | 2 |
| 08 | J011275 | Болт с шайбой | 2 |
| 08 | J271275 замена: J901275 | Болт с шайбой | 2 |
| 13 | 9202044 | Шланг в сборе | 1 |
| 13A | 4455500 | Шланг | 1 |
| 13B | 4327294 | Защитный кожух | 1 |
| 14 | 9202045 | Шланг в сборе | 1 |
| 14A | 4455499 | Шланг | 1 |
| 14B | 4327294 | Защитный кожух | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135US и серийный номер машины. Это снижает риск заказа детали другого исполнения.
