Пилотные гидролинии (2P-BOOM)(1) — HITACHI ZX135US

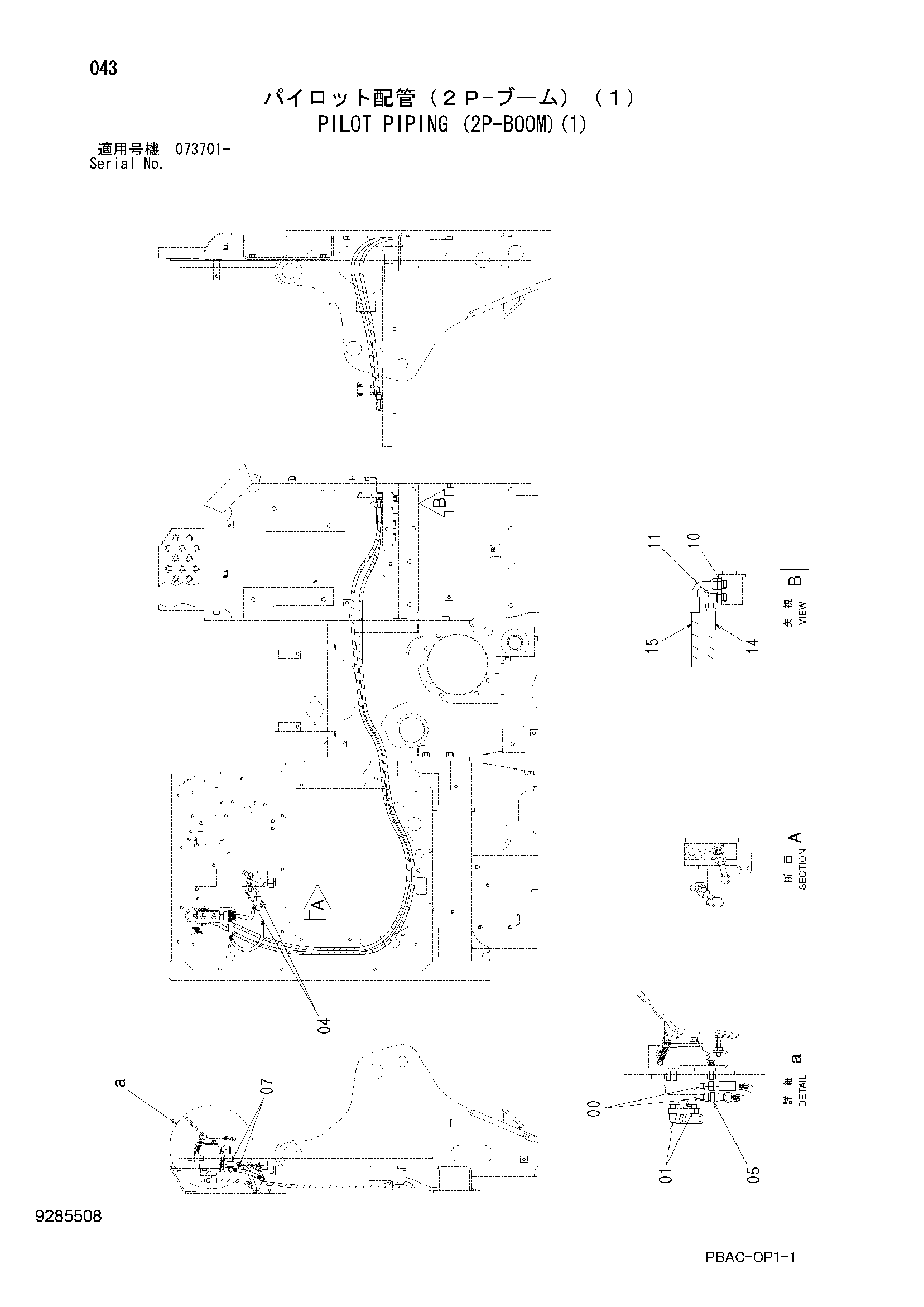

Заводская схема «Пилотные гидролинии (2P-BOOM)(1)» для HITACHI ZX135US. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A852123 | Адаптер | 2 |
| 00A | 957366 | Уплотнительное кольцо | 1 |
| 01 | A852323 | Угловой штуцер | 2 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 04 | 4246672 | Соединительный штуцер | 2 |
| 05 | 4239976 | Унион S | 1 |
| 07 | 4226313 | Шланг | 2 |
| 10 | A852133 | Адаптер | 1 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | A852333 | Угловой штуцер | 1 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 14 | 9226551 | Шланг в сборе | 1 |
| 14A | 4603610 | Шланг | 1 |
| 14B | 4327293 | Защитный кожух | 8 |
| 15 | 9285513 | Шланг в сборе | 1 |
| 15A | 4459599 | Шланг | 1 |
| 15B | 4327293 | Защитный кожух | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135US и серийный номер машины. Это снижает риск заказа детали другого исполнения.
