Вспомогательный трубопроводы (2.52m рукоять)[EU] — HITACHI ZX135US

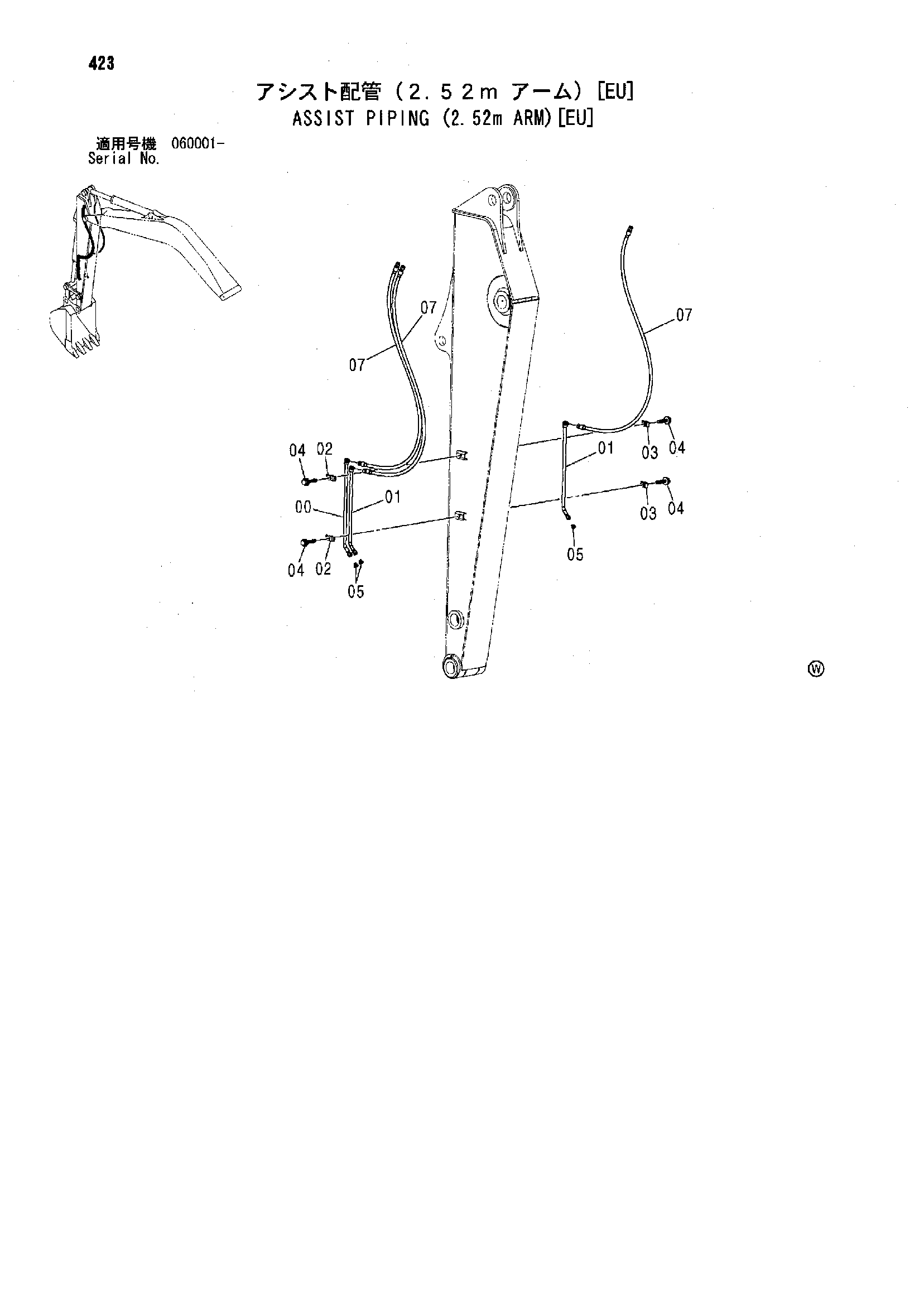

Заводская схема «Вспомогательный трубопроводы (2.52m рукоять)[EU]» для HITACHI ZX135US. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	9760616	Трубка	1
01	9760640	Трубка	2
02	4189858	Хомут трубки	2
03	4190124	Хомут трубки	2
04	J011250	Болт с шайбой	4
04	J271250 замена: J901250	Болт с шайбой	4
05	A885003	Пробка	3
05A	4509180	Уплотнительное кольцо	1
07	4601514	Шланг	3

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX135US и серийный номер машины. Это снижает риск заказа детали другого исполнения.
