Шланг защита от разрыва клапан трубопроводы (позиционирование)(1)(2P-BOOM) — HITACHI ZX135US

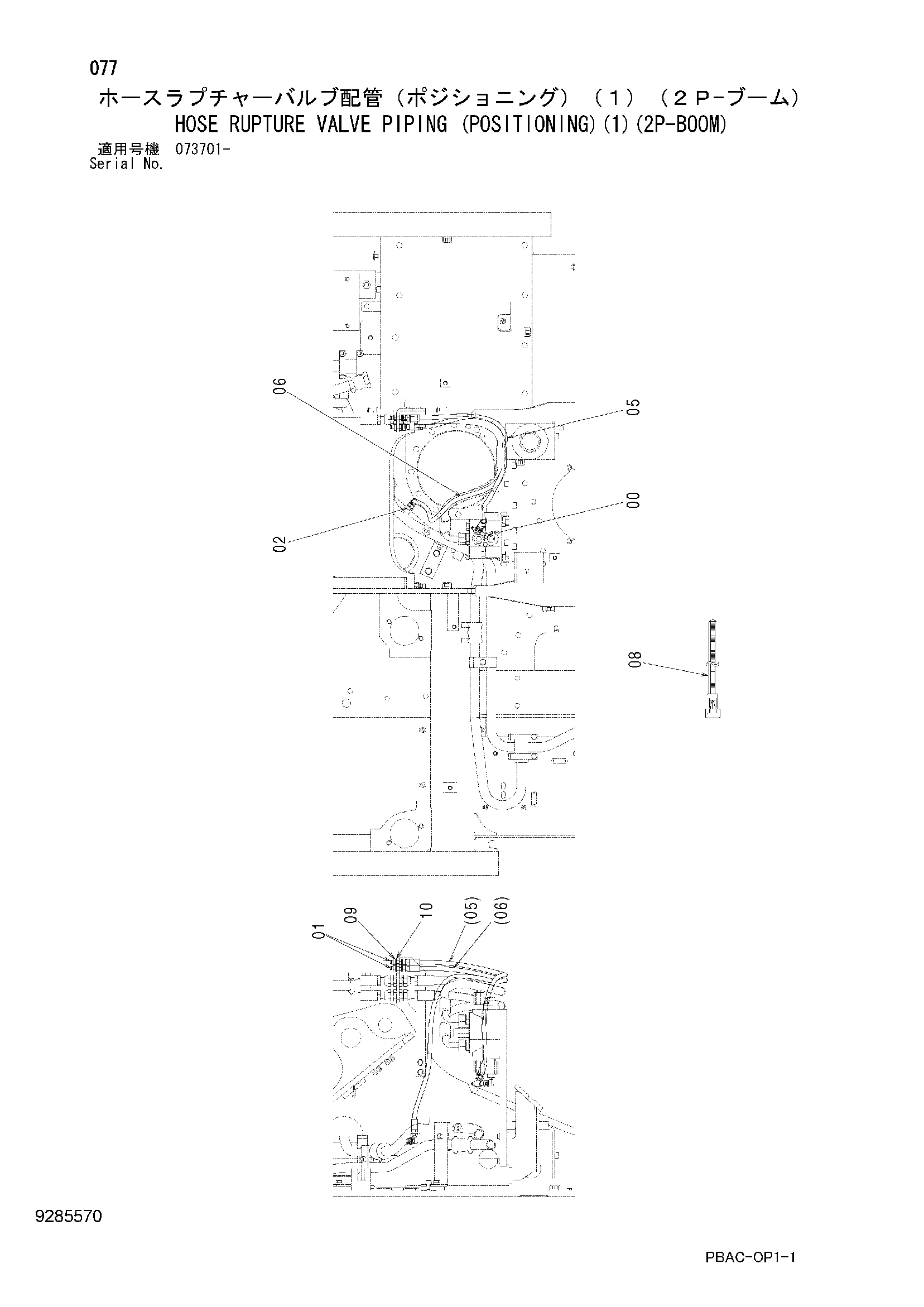

Заводская схема «Шланг защита от разрыва клапан трубопроводы (позиционирование)(1)(2P-BOOM)» для HITACHI ZX135US. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4242052 | Соединительный штуцер | 1 |
| 01 | 4202532 | Адаптер | 2 |
| 02 | A852333 | Угловой штуцер | 1 |
| 02A | 4509180 | Уплотнительное кольцо | 1 |
| 05 | 9285695 | Шланг в сборе | 1 |
| 05A | 4615868 | Шланг | 1 |
| 05B | 4327293 | Защитный кожух | 2 |
| 06 | 9285692 | Шланг в сборе | 1 |
| 06A | 4364515 | Шланг | 1 |
| 06B | 4327293 | Защитный кожух | 3 |
| 08 | 4055312 | Ленточный зажим | 8 |
| 09 | 4202531 | Гайка | 2 |
| 10 | A590914 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135US и серийный номер машины. Это снижает риск заказа детали другого исполнения.
