Стрела пипнг (с клапан замедленного возврата) — HITACHI ZX135US

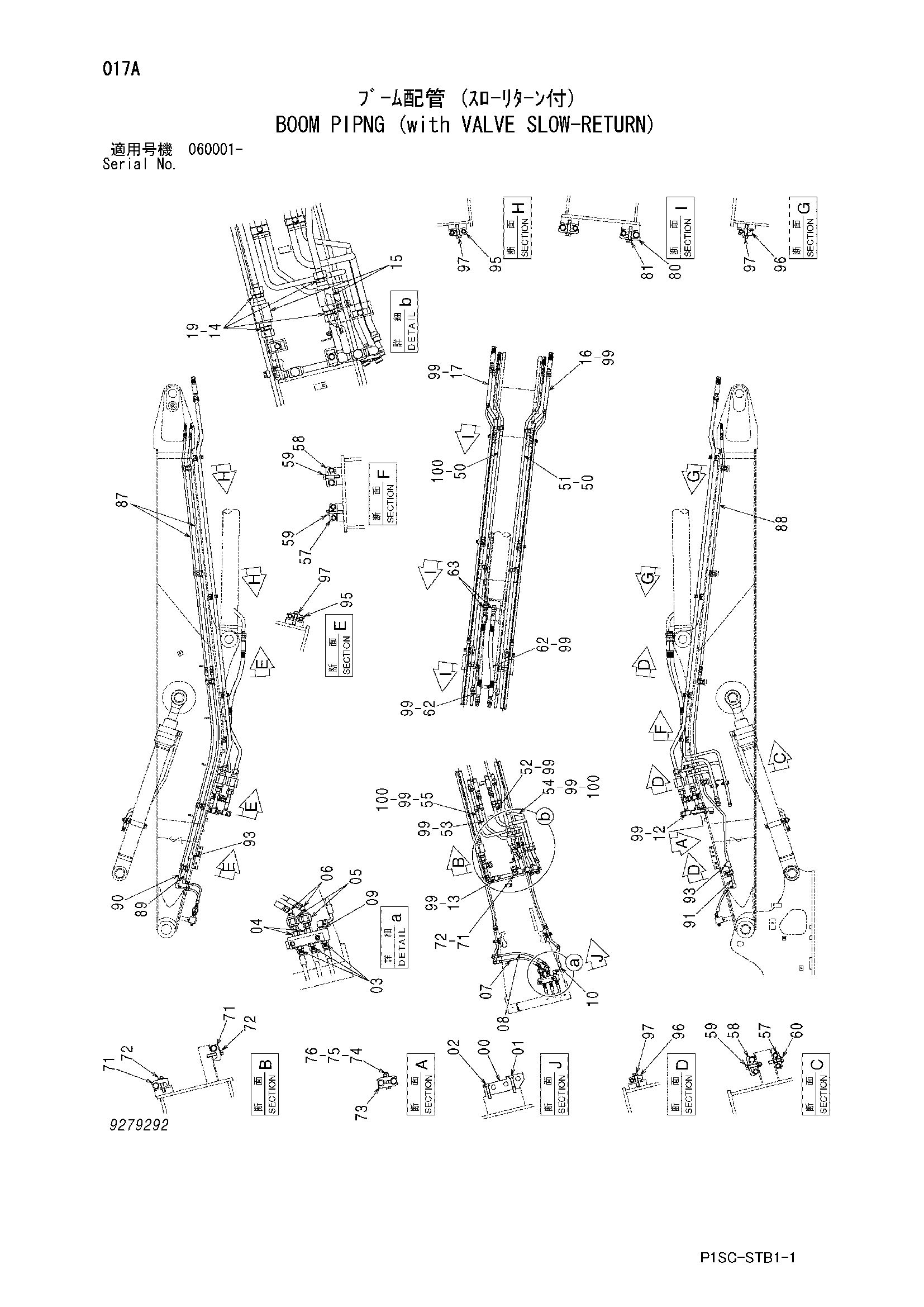

Заводская схема «Стрела пипнг (с клапан замедленного возврата)» для HITACHI ZX135US. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3110501 | Блок | 1 |
| 01 | J781065 | Болт с внутренним шестигранником | 1 |
| 02 | J781055 | Болт с внутренним шестигранником | 1 |
| 03 | 4200469 | Адаптер | 3 |
| 03A | 4506418 | Уплотнительное кольцо | 1 |
| 04 | 4404856 | Адаптер | 2 |
| 04A | 4506418 | Уплотнительное кольцо | 1 |
| 05 | 4188602 | Клапан слов-ретерн | 2 |
| 06 | 4157919 | Угловой штуцер | 2 |
| 07 | 4672223 | Шланг | 1 |
| 08 | 4672224 | Шланг | 1 |
| 09 | A852343 | Угловой штуцер | 1 |
| 09A | 4506418 | Уплотнительное кольцо | 1 |
| 10 | 4672225 | Шланг | 1 |
| 12 | 8110002 | Трубка | 1 |
| 13 | 8110003 | Трубка | 1 |
| 14 | 4189535 | Адаптер | 4 |
| 14A | 4506429 | Уплотнительное кольцо | 1 |
| 15 | 9075046 | Клапан слов-ретерн | 2 |
| 16 | 8110004 | Трубка | 1 |
| 17 | 8110005 | Трубка | 1 |
| 19 | 4187328 | Уплотнительное кольцо | 4 |
| 50 | 8082947 | Трубка | 1 |
| 51 | 8081210 | Трубка | 1 |
| 52 | 8098185 | Трубка | 1 |
| 53 | 8098186 | Трубка | 1 |
| 54 | 8098187 | Трубка | 1 |
| 55 | 8098188 | Трубка | 1 |
| 57 | 4189858 | Хомут трубки | 2 |
| 58 | 4141806 | Хомут трубки | 2 |
| 59 | J271260 | Болт с шайбой | 3 |
| 59A | J901260 | Болт | 1 |
| 59B | J222012 | Шайба | 1 |
| 60 | J271255 | Болт с шайбой | 1 |
| 60A | J901255 | Болт | 1 |
| 60B | J222012 | Шайба | 1 |
| 62 | 4307644 | Шланг | 2 |
| 63 | A853166 | Адаптер | 2 |
| 63A | 4506424 | Уплотнительное кольцо | 1 |
| 71 | 4190126 | Хомут трубки | 3 |
| 72 | J271260 | Болт с шайбой | 3 |
| 72A | J901260 | Болт | 1 |
| 72B | J222012 | Шайба | 1 |
| 73 | 4189859 | Хомут трубки | 2 |
| 74 | J901265 | Болт | 1 |
| 75 | J950012 | Гайка | 1 |
| 76 | A590912 | Пружинная шайба | 1 |
| 78 | 4174542 | Пробка | 2 |
| 78A | 4506424 | Уплотнительное кольцо | 1 |
| 80 | 4141806 | Хомут трубки | 6 |
| 81 | J271260 | Болт с шайбой | 6 |
| 81A | J901260 | Болт | 1 |
| 81B | J222012 | Шайба | 1 |
| 87 | 8082280 | Трубка | 2 |
| 88 | 8082281 | Трубка | 1 |
| 89 | 8098183 | Трубка | 1 |
| 90 | 8098184 | Трубка | 1 |
| 91 | 8098182 | Трубка | 1 |
| 93 | 94-2023 | Пробка | 2 |
| 95 | 4189858 | Хомут трубки | 5 |
| 96 | 4190124 | Хомут трубки | 5 |
| 97 | J271250 | Болт с шайбой | 10 |
| 97A | J901250 | Болт | 1 |
| 97B | J222012 | Шайба | 1 |
| 99 | 4187308 | Уплотнительное кольцо | 12 |
| 100 | 4138938 | Уплотнительное кольцо | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135US и серийный номер машины. Это снижает риск заказа детали другого исполнения.
