Пилотные гидролинии (отвал): 1-1 — HITACHI ZX135UR

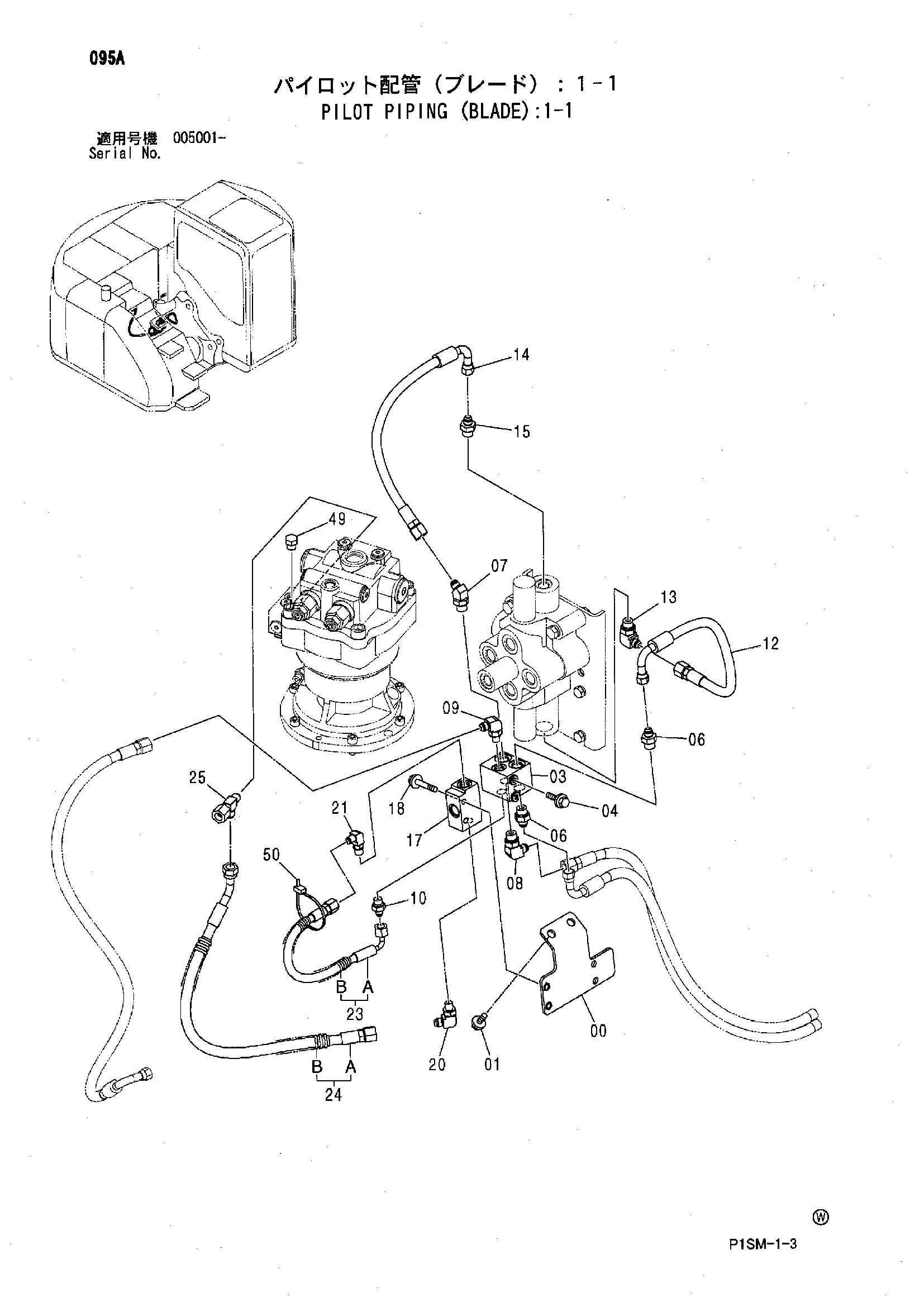

Заводская схема «Пилотные гидролинии (отвал): 1-1» для HITACHI ZX135UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8083335 | Кронштейн | 1 |
| 01 | J021025 | Болт с шайбой | 2 |
| 01 | J271025 замена: J901025 | Болт с шайбой | 2 |
| 03 | 4330230 | Челночный клапан | 1 |
| 04 | J020820 | Болт с шайбой | 2 |
| 04 | J260820 замена: J900820 | Болт с шайбой | 2 |
| 06 | A852133 | Адаптер | 2 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 07 | A852233 | Угловой штуцер | 1 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | A852333 | Угловой штуцер | 1 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | A852323 | Угловой штуцер | 1 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 10 | A852122 | Адаптер | 1 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 12 | 4451089 | Пластиковый шланг | 1 |
| 13 | A852333 | Угловой штуцер | 1 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 14 | 4451119 | Пластиковый шланг | 1 |
| 15 | A852133 | Адаптер | 1 |
| 15A | 4509180 | Уплотнительное кольцо | 1 |
| 17 | 4203447 | Челночный клапан | 1 |
| 18 | J020850 | Болт с шайбой | 2 |
| 18 | J260850 замена: J900850 | Болт с шайбой | 2 |
| 20 | A852323 | Угловой штуцер | 1 |
| 20A | 957366 | Уплотнительное кольцо | 1 |
| 21 | A852322 | Угловой штуцер | 1 |
| 21A | 957366 | Уплотнительное кольцо | 1 |
| 23 | 9203708 | Шланг в сборе | 1 |
| 23A | 4442219 | Шланг | 1 |
| 23B | 4449646 | Защитный кожух | 1 |
| 24 | 9210516 | Шланг в сборе | 1 |
| 24A | 4468583 | Шланг | 1 |
| 24B | 4327293 | Защитный кожух | 1 |
| 25 | 4246672 | Соединительный штуцер | 1 |
| 49 | A885002 | Пробка | 1 |
| 49A | 957366 | Уплотнительное кольцо | 1 |
| 50 | 4055312 | Ленточный зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
