Электрооборудование (E) — HITACHI ZX135UR

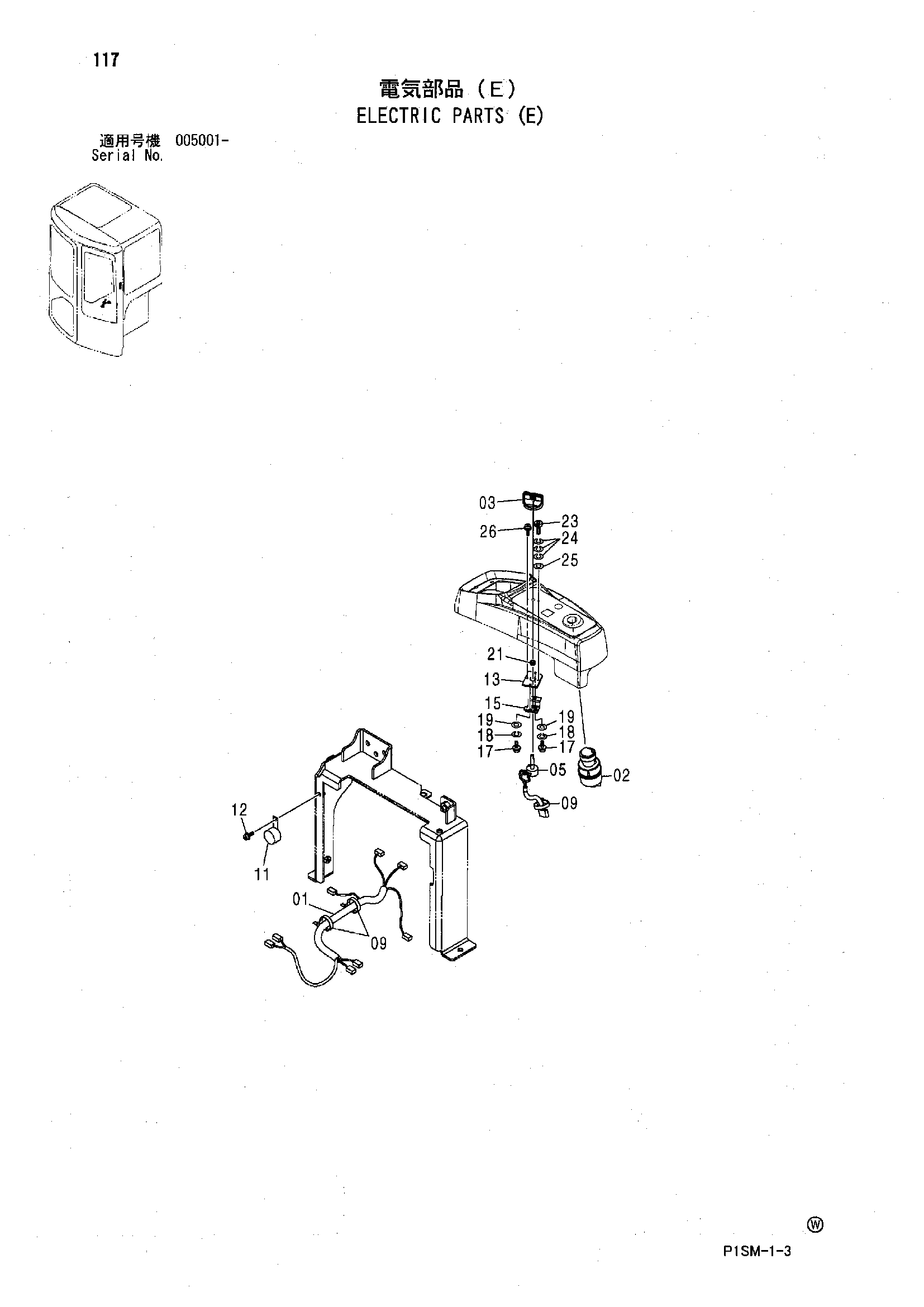

Заводская схема «Электрооборудование (E)» для HITACHI ZX135UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 2048284 | Жгут проводов | 1 |
| 03 | 4482656 | Диал | 1 |
| 05 | 4404543 | Потентиометер | 1 |
| 09 | 4055311 | Ленточный зажим | 3 |
| 11 | 4374009 | Зуммер | 1 |
| 12 | J460616 | Винт с шайбой | 1 |
| 13 | 4482660 | Седло винта | 1 |
| 15 | 4404591 | Кронштейн | 1 |
| 17 | J770305 замена: J780305 | Болт с внутренним шестигранником | 2 |
| 17 | J780305 | Болт с внутренним шестигранником | 2 |
| 18 | J252103 замена: A590903 | Пружинная шайба | 2 |
| 18 | A590903 | Пружинная шайба | 2 |
| 19 | J253103 замена: A590103 | Плоская шайба | 2 |
| 19 | A590103 | Плоская шайба | 2 |
| 21 | 4458528 | Резиновая втулка | 1 |
| 23 | J770410 замена: J780410 | Болт с внутренним шестигранником | 1 |
| 23 | J780410 | Болт с внутренним шестигранником | 1 |
| 24 | J252104 замена: A590904 | Пружинная шайба | 3 |
| 24 | A590904 | Пружинная шайба | 3 |
| 25 | J253104 замена: A590104 | Плоская шайба | 1 |
| 25 | A590104 | Плоская шайба | 1 |
| 26 | J460310 | Винт с шайбой | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
