Пилотные гидролинии (I-1) — HITACHI ZX135UR

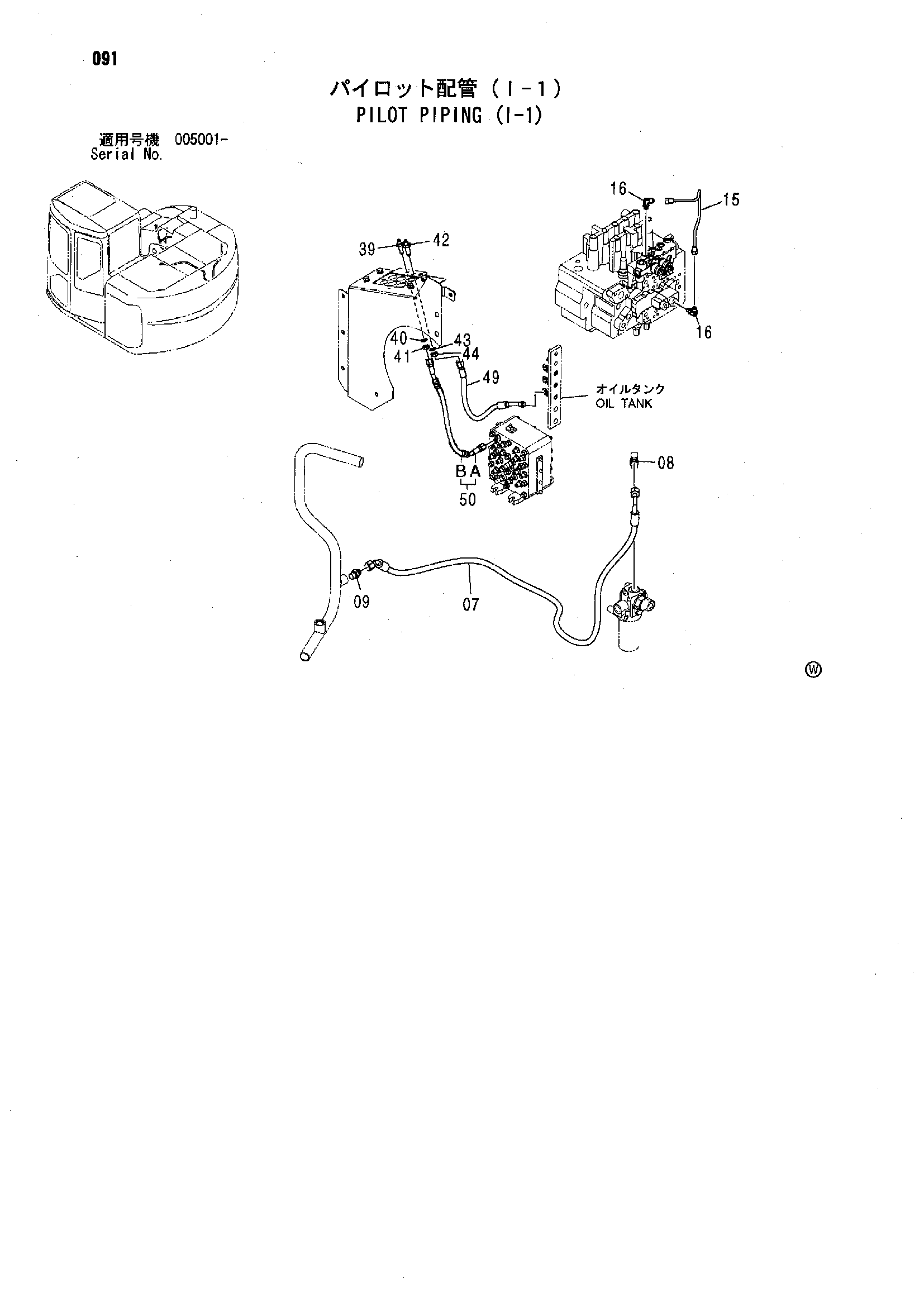

Заводская схема «Пилотные гидролинии (I-1)» для HITACHI ZX135UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 07 | 4451999 | Шланг | 1 |
| 08 | A852344 | Угловой штуцер | 1 |
| 09 | A852144 | Адаптер | 1 |
| 15 | 4452393 | Трубка | 1 |
| 16 | 4293950 | Угловой штуцер | 2 |
| 39 | 4248117 | Адаптер | 1 |
| 40 | A590912 | Пружинная шайба | 1 |
| 41 | 4209198 | Гайка | 1 |
| 42 | 4202532 | Адаптер | 1 |
| 43 | A590914 | Пружинная шайба | 1 |
| 44 | 4202531 | Гайка | 1 |
| 49 | 4457107 | Шланг | 1 |
| 49 | 4482581 | Шланг | 1 |
| 50 | 9219930 | Шланг в сборе | 1 |
| 50 | 9242018 | Шланг в сборе | 1 |
| 50A | 4425160 | Пластиковый шланг | 1 |
| 50A | 4605044 | Шланг | 1 |
| 50B | 4327293 | Защитный кожух | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
