Электрооборудование (D) — HITACHI ZX135UR

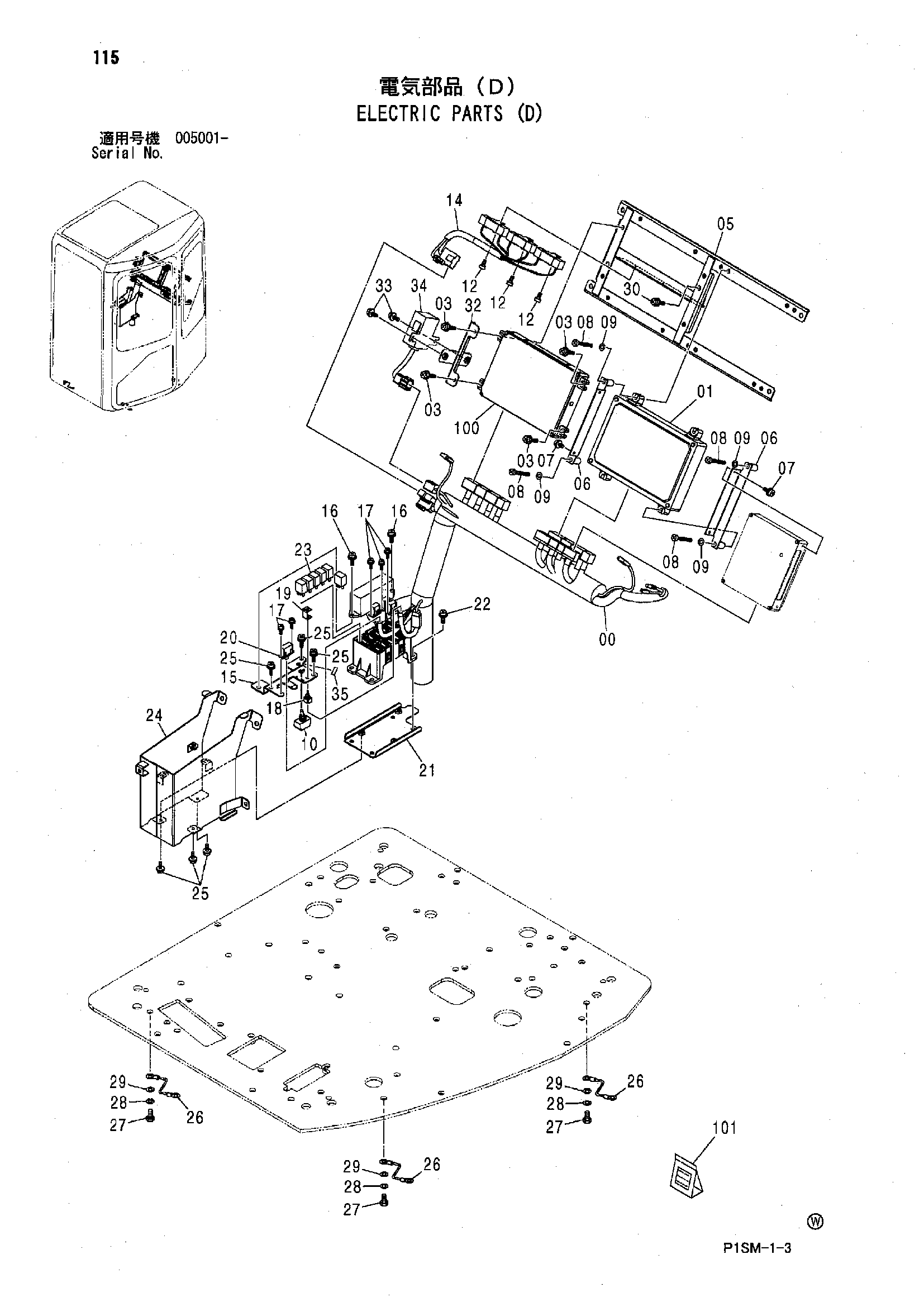

Заводская схема «Электрооборудование (D)» для HITACHI ZX135UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 0004570 | Жгут проводов | 1 |
| 01 | 4482164 замена: 9226741 | Контроллер | 1 |
| 01 | 9226741 | Контроллер | 1 |
| 03 | J460625 | Винт с шайбой | 4 |
| 05 | 7041878 | Кронштейн | 1 |
| 06 | 8082329 | Кронштейн | 2 |
| 07 | J460510 | Винт с шайбой | 4 |
| 08 | M430660 | Винт | 4 |
| 09 | A590106 | Плоская шайба | 4 |
| 10 | 4478449 | Выключатель | 1 |
| 12 | 4204811 | Винт | 3 |
| 14 | 4478420 | Резистор | 1 |
| 15 | 8087197 | Кронштейн | 1 |
| 16 | J460616 | Винт с шайбой | 2 |
| 17 | J460310 | Винт с шайбой | 8 |
| 18 | 4359384 замена: 4617012 | Выключатель | 1 |
| 18 | 4617012 | Выключатель | 1 |
| 19 | 4367375 | Кронштейн | 1 |
| 20 | 4439897 | Жгут проводов | 1 |
| 21 | 8087198 | Кронштейн | 1 |
| 22 | J460620 | Винт с шайбой | 4 |
| 23 | 4436534 | Реле | 6 |
| 24 | 7041905 | Кронштейн | 1 |
| 25 | J460616 | Винт с шайбой | 6 |
| 26 | 4342272 | Жгут проводов | 3 |
| 27 | J921016 | Болт | 3 |
| 28 | A590910 | Пружинная шайба | 3 |
| 29 | A590110 | Плоская шайба | 3 |
| 30 | J460616 | Винт с шайбой | 1 |
| 32 | 9758378 | Кронштейн | 1 |
| 33 | J460616 | Винт с шайбой | 2 |
| 34 | 4452160 | Контроллер | 1 |
| 35 | 4455712 | Резиновая прокладка | 1 |
| 35 | 4601034 | Резиновая прокладка | 1 |
| 100 | 9215271 | Блок уркскс-135UR | 1 |
| 101 | 4369817 | Комплект реапир | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
