Электрооборудование (B) — HITACHI ZX135UR

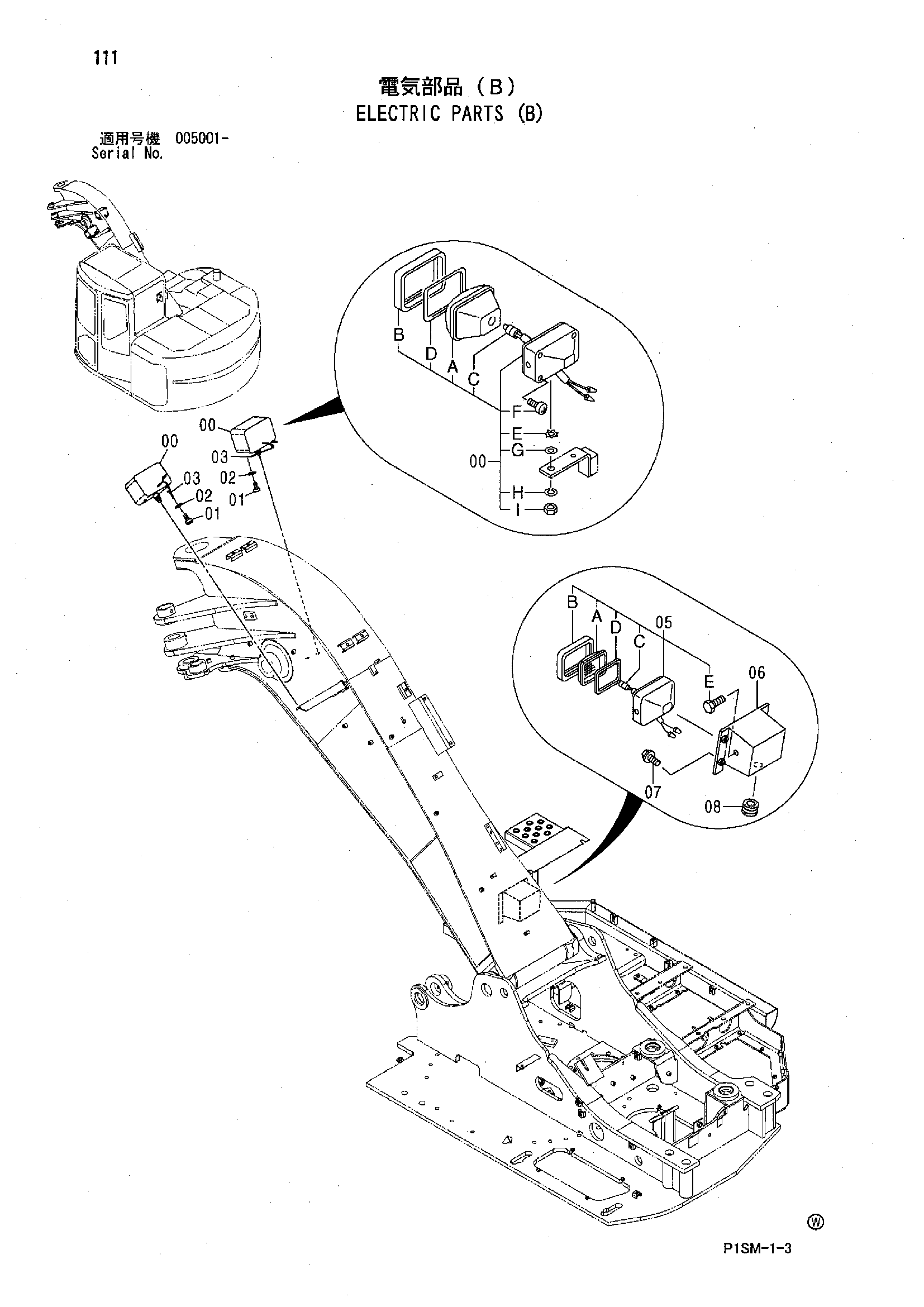

Заводская схема «Электрооборудование (B)» для HITACHI ZX135UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4336570 замена: 4326800 | Фонарь головка в сборе | 2 |
| 00 | 4326800 | Фонарь головка в сборе | 2 |
| 00A | 4326801 | Ленс блок | 1 |
| 00B | 4326802 | Рама | 1 |
| 00C | 4285648 | Лампа | 1 |
| 00D | 4326803 | Прокладка | 1 |
| 00E | 4307026 | Шайба | 1 |
| 00F | 4307027 | Винт | 4 |
| 00G | A590114 | Плоская шайба | 1 |
| 00H | A590914 | Пружинная шайба | 1 |
| 00I | J952014 | Гайка | 1 |
| 01 | M430613 | Винт | 2 |
| 02 | A590906 | Пружинная шайба | 2 |
| 03 | 4254604 | Жгут проводов | 2 |
| 05 | 4274478 | Фонарь головка в сборе | 1 |
| 05A | 4285646 | Рассеиватель | 1 |
| 05B | 4285647 | Обод | 1 |
| 05C | 4285648 | Лампа | 1 |
| 05D | 4288342 | Прокладка | 1 |
| 05E | J900616 | Болт | 2 |
| 06 | 8061757 | Кронштейн | 1 |
| 07 | J020820 | Болт с шайбой | 4 |
| 07 | J260820 замена: J900820 | Болт с шайбой | 4 |
| 08 | 94-2807 | Резиновая втулка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
