Пилотные гидролинии (отвал): 2 — HITACHI ZX135UR

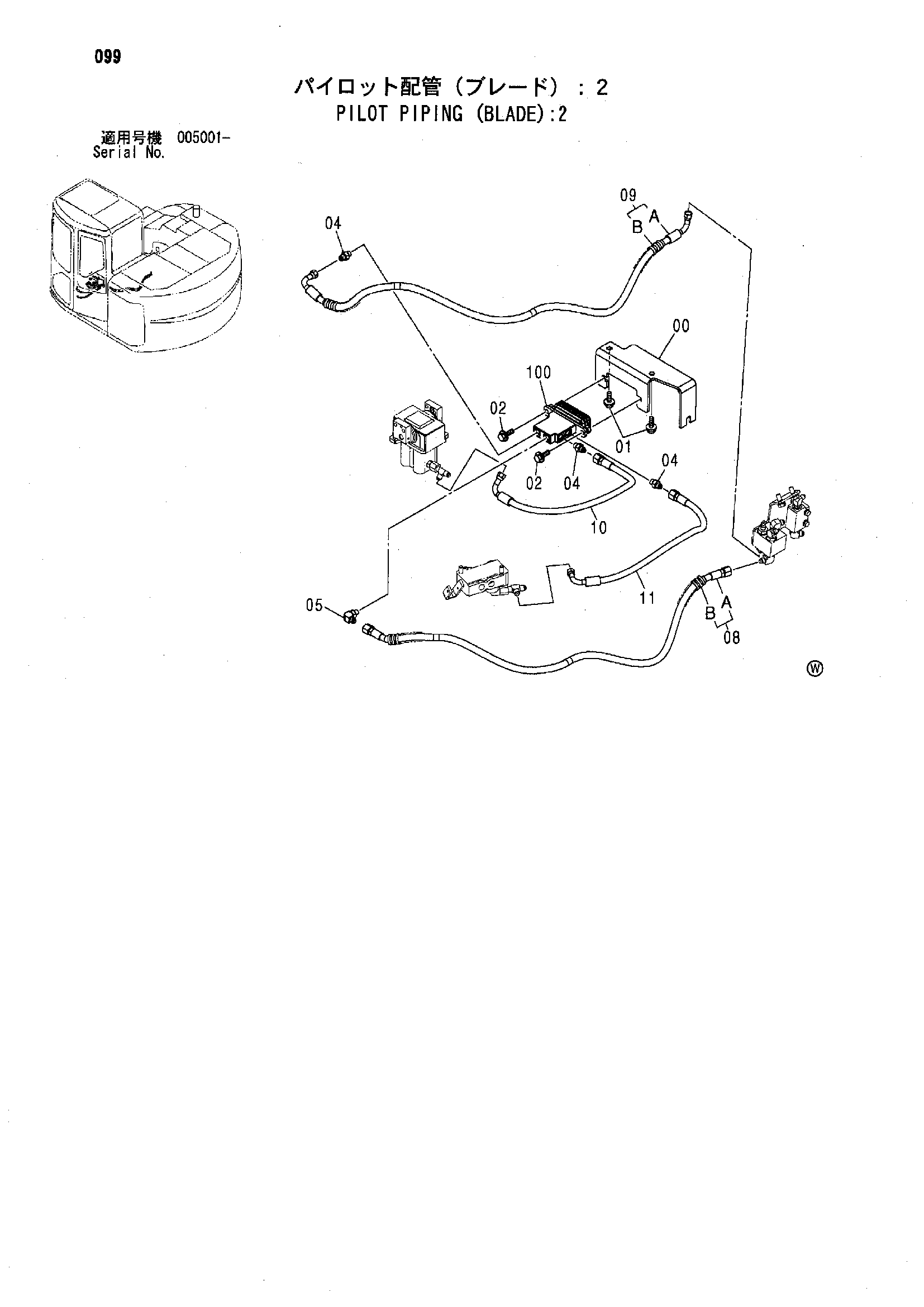

Заводская схема «Пилотные гидролинии (отвал): 2» для HITACHI ZX135UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8089119 | Кронштейн | 1 |
| 01 | J021025 | Болт с шайбой | 2 |
| 01 | J271025 замена: J901025 | Болт с шайбой | 2 |
| 02 | J021030 | Болт с шайбой | 2 |
| 02 | J271030 замена: J901030 | Болт с шайбой | 2 |
| 04 | A852123 | Адаптер | 3 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 05 | A852323 | Угловой штуцер | 1 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 08 | 9210514 | Шланг в сборе | 1 |
| 08A | 4464524 | Шланг | 1 |
| 08B | 4327293 | Защитный кожух | 2 |
| 09 | 9217182 | Шланг в сборе | 1 |
| 09A | 4479412 | Шланг | 1 |
| 09B | 4327293 | Защитный кожух | 2 |
| 10 | 4484070 | Пластиковый шланг | 1 |
| 11 | 4437944 | Пластиковый шланг | 1 |
| 100 | 9216905 | Пилотный клапан | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
