2 Ходовой многофункциональный рычаг трубопроводы — HITACHI ZX135UR

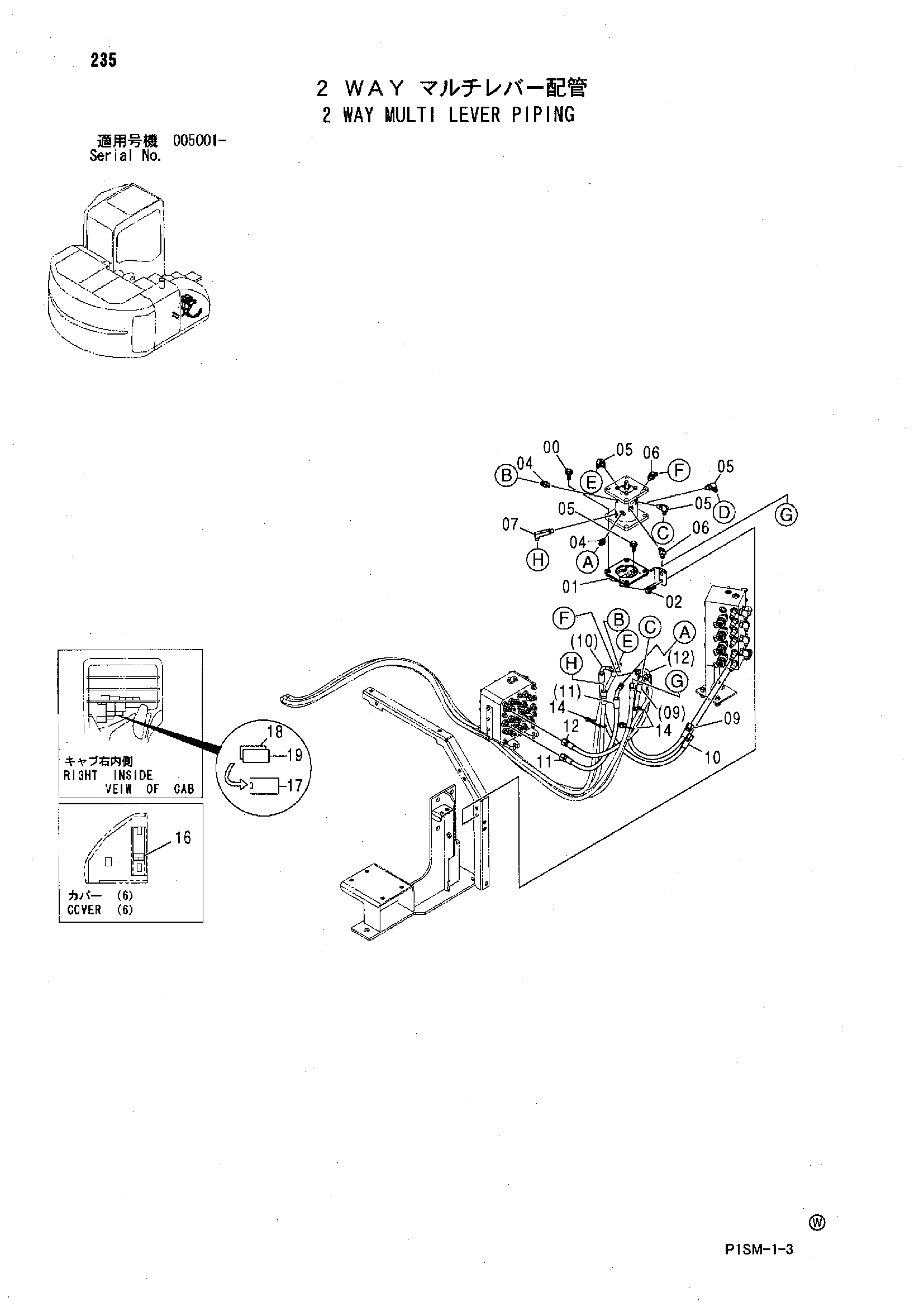

Заводская схема «2 Ходовой многофункциональный рычаг трубопроводы» для HITACHI ZX135UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | J021240 | Болт с шайбой | 4 |
| 00 | J271240 замена: J901240 | Болт с шайбой | 4 |
| 01 | 7041166 | Кронштейн | 1 |
| 02 | J021035 | Болт с шайбой | 4 |
| 02 | J271035 замена: J901035 | Болт с шайбой | 4 |
| 04 | A852123 | Адаптер | 2 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 05 | A852323 | Угловой штуцер | 3 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 06 | A852223 | Угловой штуцер | 2 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | 4278442 | Угловой штуцер | 1 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 09 | 4473778 | Шланг | 1 |
| 10 | 4473779 | Шланг | 1 |
| 11 | 4461202 | Шланг | 1 |
| 12 | 4451104 | Шланг | 1 |
| 14 | 4055312 | Ленточный зажим | 3 |
| 16 | 3085452 | Информационная табличка | 1 |
| 17 | 4260602 | Корпус | 1 |
| 18 | 4419224 | Пластина | 1 |
| 19 | 4419223 | Пластина | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
