Угол датчик детали — HITACHI ZX135UR

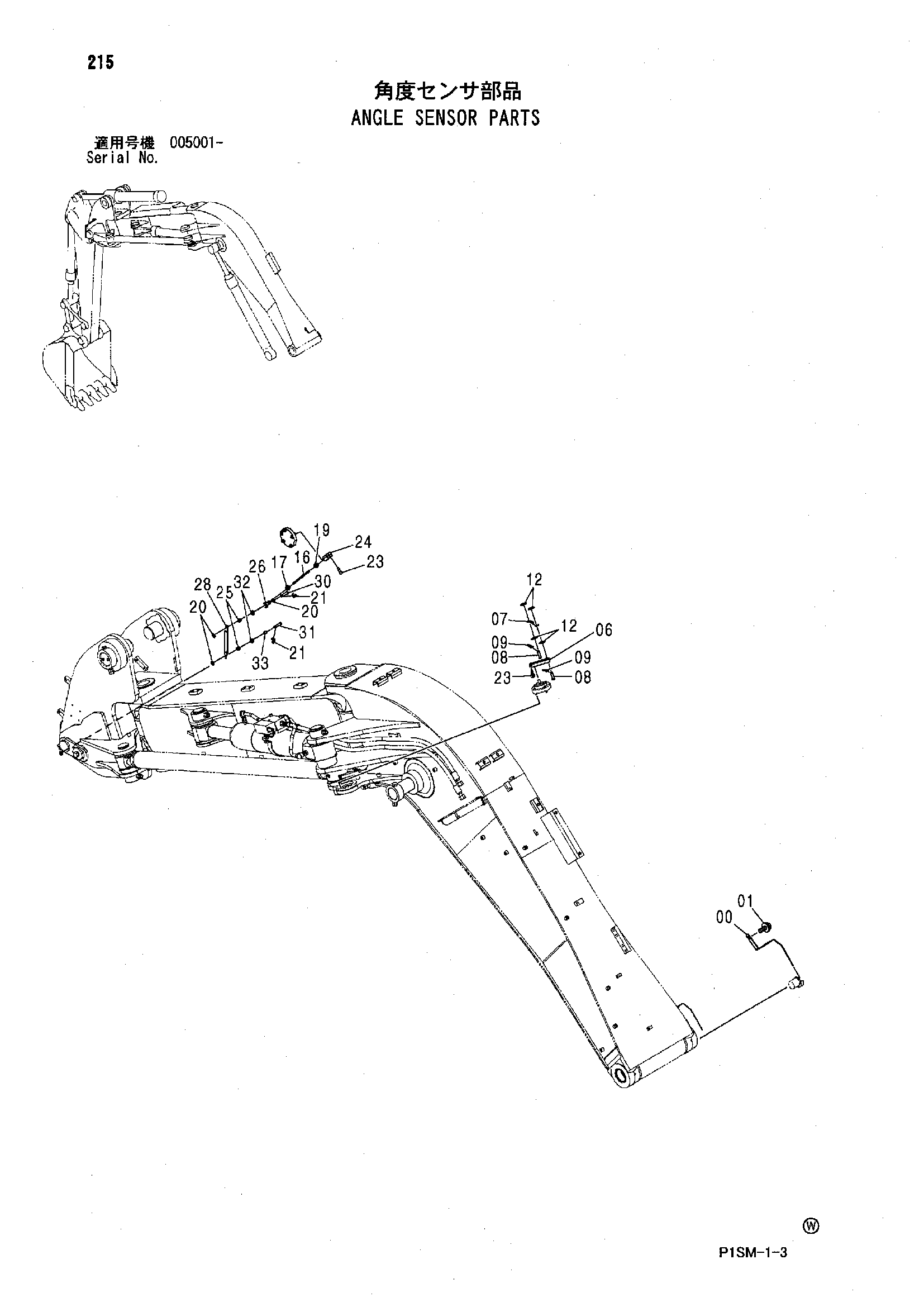

Заводская схема «Угол датчик детали» для HITACHI ZX135UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8084405 | Рычаг | 1 |
| 01 | J021025 | Болт с шайбой | 1 |
| 01 | J271025 замена: J901025 | Болт с шайбой | 1 |
| 06 | 4470033 | Рычаг | 1 |
| 07 | 4470034 | Тяга | 1 |
| 08 | 4326438 | Палец | 2 |
| 09 | 4022697 | Стопорный палец | 2 |
| 12 | A590108 | Плоская шайба | 4 |
| 16 | 4469116 | Рычаг | 1 |
| 17 | J950008 | Гайка | 1 |
| 19 | M580008 | Гайка | 1 |
| 20 | A590108 | Плоская шайба | 3 |
| 21 | A763016 | Шплинт | 2 |
| 23 | J780825 | Болт с внутренним шестигранником | 2 |
| 24 | 4469131 | Концевой шток | 1 |
| 25 | 4469944 | Втулка | 2 |
| 26 | 4469698 | Концевой шток | 1 |
| 28 | 4469717 | Тяга | 1 |
| 30 | 4461996 | Палец | 1 |
| 31 | 4469132 | Палец | 1 |
| 32 | 4470030 | Проставка | 2 |
| 33 | 4470133 | Втулка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
