Рычаг управления (отвал) — HITACHI ZX135UR

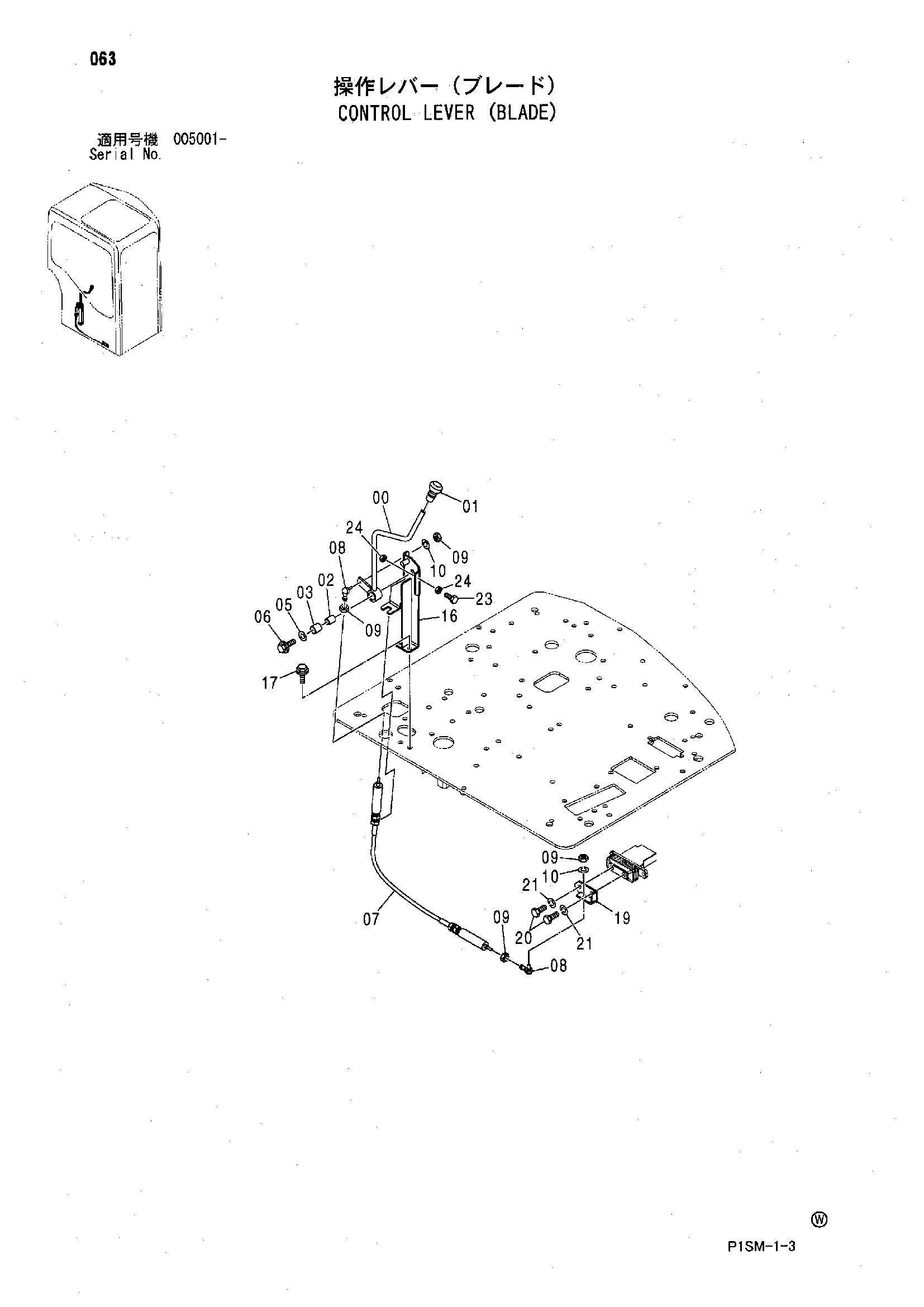

Заводская схема «Рычаг управления (отвал)» для HITACHI ZX135UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8087585 | Рычаг | 1 |
| 01 | 4280117 | Рукоятка | 1 |
| 02 | 4279507 | Втулка | 1 |
| 03 | 4396083 | Втулка | 1 |
| 05 | 449490 | Шайба | 1 |
| 06 | J011250 | Болт с шайбой | 1 |
| 06 | J271250 замена: J901250 | Болт с шайбой | 1 |
| 07 | 4460612 | Трос управления | 1 |
| 08 | 4056017 | Шарнир | 2 |
| 09 | M500605 | Гайка | 4 |
| 10 | A590906 | Пружинная шайба | 2 |
| 16 | 7041048 | Кронштейн рычаг | 1 |
| 17 | J011025 | Болт с шайбой | 2 |
| 17 | J271025 замена: J901025 | Болт с шайбой | 2 |
| 19 | 9759827 | Кронштейн | 1 |
| 20 | J900820 | Болт | 2 |
| 21 | A590908 | Пружинная шайба | 2 |
| 23 | 4282875 | Болт | 1 |
| 24 | M500605 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
