Рукоять удерживающий клапан детали — HITACHI ZX135UR

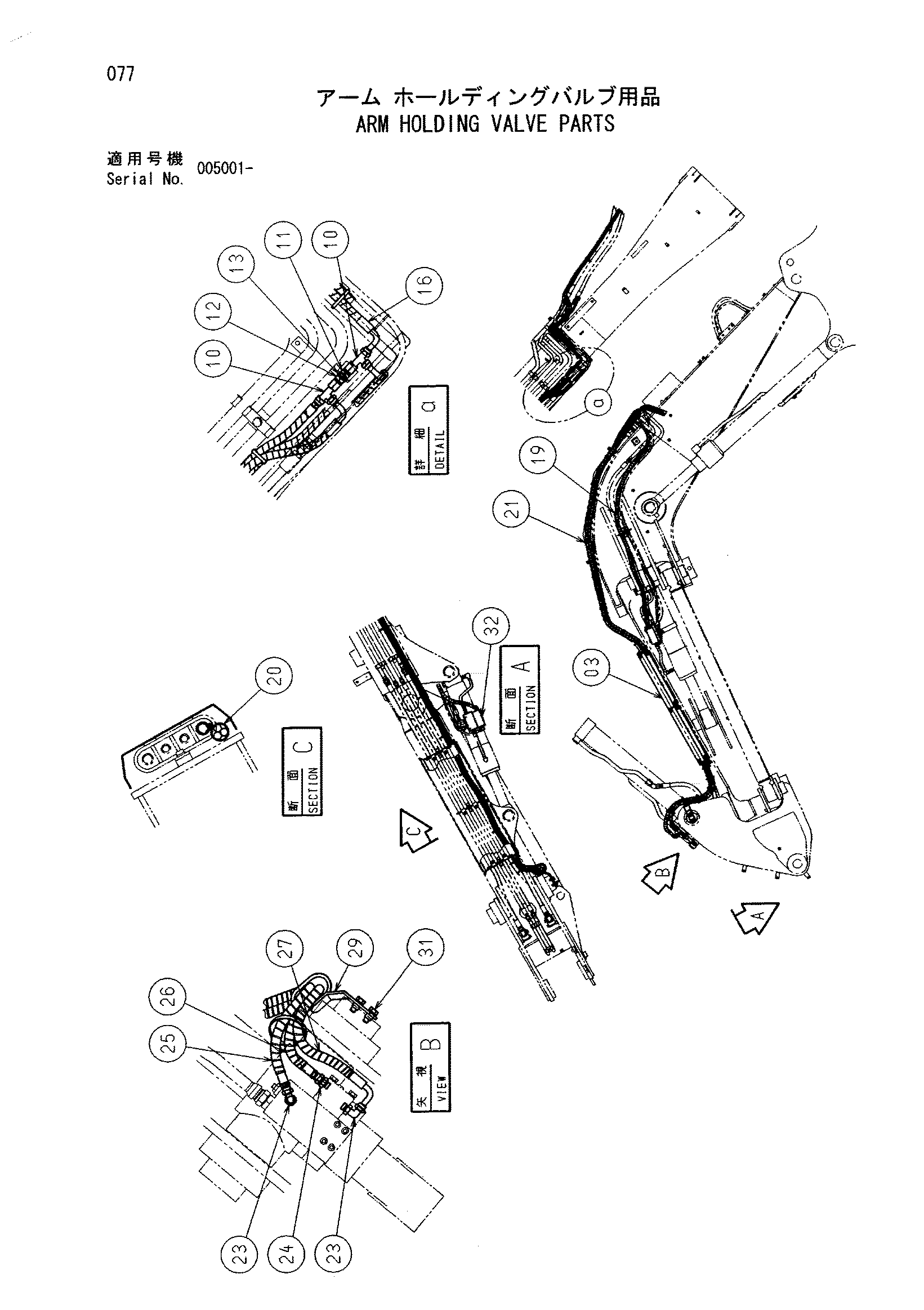

Заводская схема «Рукоять удерживающий клапан детали» для HITACHI ZX135UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 8090911 | Крышка | 1 |
| 10 | 4246672 | Соединительный штуцер | 2 |
| 11 | 4202532 | Адаптер | 1 |
| 12 | 4202531 | Гайка | 1 |
| 13 | A590914 | Пружинная шайба | 1 |
| 16 | 9216955 | Шланг в сборе | 1 |
| 16A | 4406237 | Шланг | 1 |
| 16B | 4327293 | Защитный кожух | 3 |
| 19 | 9221167 | Шланг в сборе | 1 |
| 19A | 4481569 | Шланг | 1 |
| 19B | 4327293 | Защитный кожух | 1 |
| 20 | 4373212 | Ленточный зажим | 10 |
| 21 | 4055312 | Ленточный зажим | 7 |
| 23 | A852333 | Угловой штуцер | 2 |
| 23A | 4509180 | Уплотнительное кольцо | 1 |
| 24 | A852133 | Адаптер | 1 |
| 24A | 4509180 | Уплотнительное кольцо | 1 |
| 25 | 9216952 | Шланг в сборе | 1 |
| 25A | 4484549 | Шланг | 1 |
| 25B | 4327293 | Защитный кожух | 5 |
| 26 | 9216953 | Шланг в сборе | 1 |
| 26A | 4484548 | Шланг | 1 |
| 26B | 4327293 | Защитный кожух | 5 |
| 27 | 9216954 | Шланг в сборе | 1 |
| 27A | 4484210 | Шланг | 1 |
| 27B | 4327293 | Защитный кожух | 9 |
| 29 | 9759894 | Кронштейн | 1 |
| 31 | J011230 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
