Пилотные гидролинии (F) — HITACHI ZX135UR

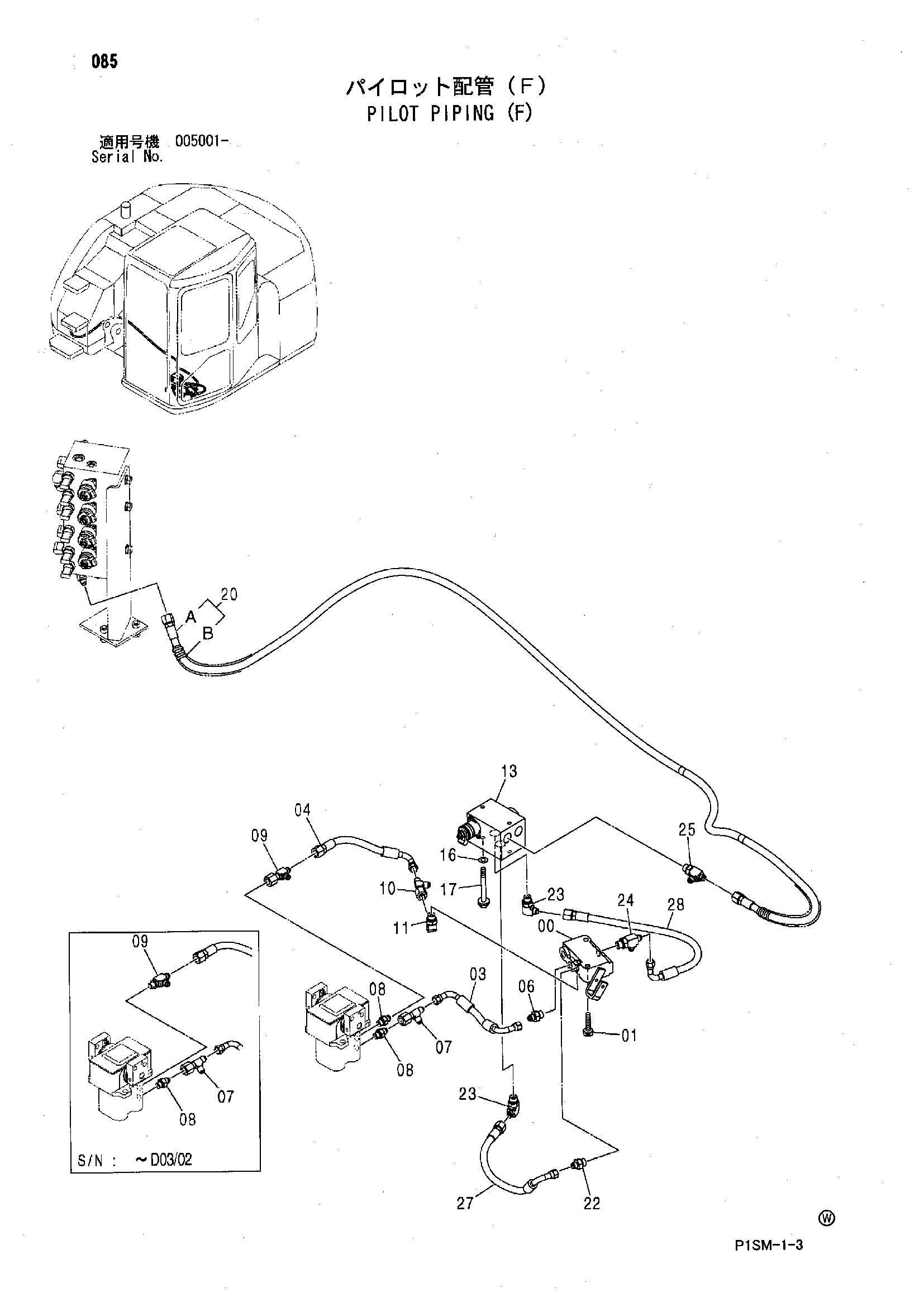

Заводская схема «Пилотные гидролинии (F)» для HITACHI ZX135UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4462892 | Запорный клапан | 1 |
| 01 | J781045 | Болт с внутренним шестигранником | 2 |
| 03 | 4468384 | Шланг | 1 |
| 04 | 4468546 | Шланг | 1 |
| 04 | 4607584 | Шланг | 1 |
| 06 | 4261938 | Фильтр | 1 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 07 | 4246672 | Соединительный штуцер | 1 |
| 08 | A852123 | Адаптер | 1 |
| 08 | A852123 | Адаптер | 2 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 09 | A852423 | Тройник | 1 |
| 09 | 4246672 | Соединительный штуцер | 1 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 10 | 4246672 | Соединительный штуцер | 1 |
| 11 | A852333 | Угловой штуцер | 1 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | 9221092 | Электромагнитный клапан | 1 |
| 16 | A590108 | Плоская шайба | 2 |
| 17 | J010895 | Болт с шайбой | 2 |
| 20 | 9210483 | Шланг в сборе | 1 |
| 20A | 4468540 | Шланг | 1 |
| 20B | 4327293 | Защитный кожух | 5 |
| 22 | 4261938 | Фильтр | 1 |
| 22A | 4509180 | Уплотнительное кольцо | 1 |
| 23 | A852333 | Угловой штуцер | 2 |
| 23A | 4509180 | Уплотнительное кольцо | 1 |
| 24 | A852433 | Тройник | 1 |
| 24A | 4509180 | Уплотнительное кольцо | 1 |
| 25 | A852433 | Тройник | 1 |
| 25A | 4509180 | Уплотнительное кольцо | 1 |
| 27 | 4457107 | Шланг | 1 |
| 28 | 4484071 | Пластиковый шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
