Механизм натяжения — HITACHI ZX135UR

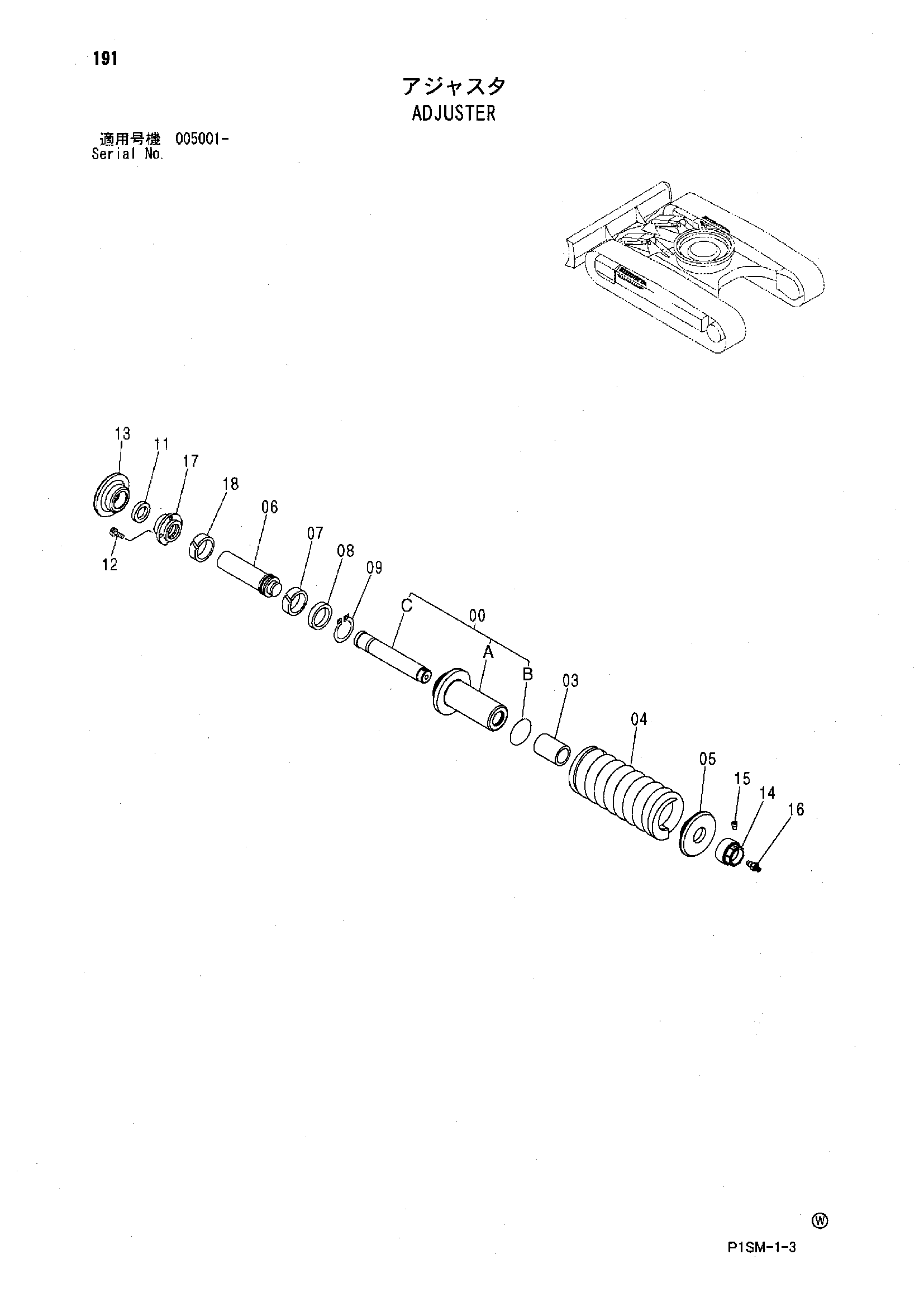

Заводская схема «Механизм натяжения» для HITACHI ZX135UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9188233 | Механизм натяжения в сборе | 2 | |
| 00 | 9188234 | Гидроцилиндр.в сборе | 1 |
| 00A | 3088313 | Гидроцилиндр | 1 |
| 00B | 4360347 | Уплотнительное кольцо | 1 |
| 00C | 3088212 | Шток | 1 |
| 03 | 4433550 | Проставка | 1 |
| 04 | 3088646 замена: 3098283 | Пружина | 1 |
| 04 | 3098283 | Пружина | 1 |
| 05 | 4357538 | Шайба | 1 |
| 06 | 3088314 | Шток поршня | 1 |
| 07 | 4182361 | Износостойкое кольцо | 1 |
| 08 | 4179303 | U-образная манжета | 1 |
| 09 | 959499 | Стопорное кольцо | 1 |
| 11 | 4413075 | Пылезащитное уплотнение | 1 |
| 12 | M340820 | Болт с внутренним шестигранником | 3 |
| 13 | 4431711 | Держатель | 1 |
| 14 | 4357539 | Гайка | 1 |
| 15 | 4248106 | Пробка | 1 |
| 16 | 4255055 | Клапан | 1 |
| 17 | 3091349 | Фланец | 1 |
| 18 | 4449766 | Износостойкое кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
