Обратные трубопроводы (1) — HITACHI ZX135UR

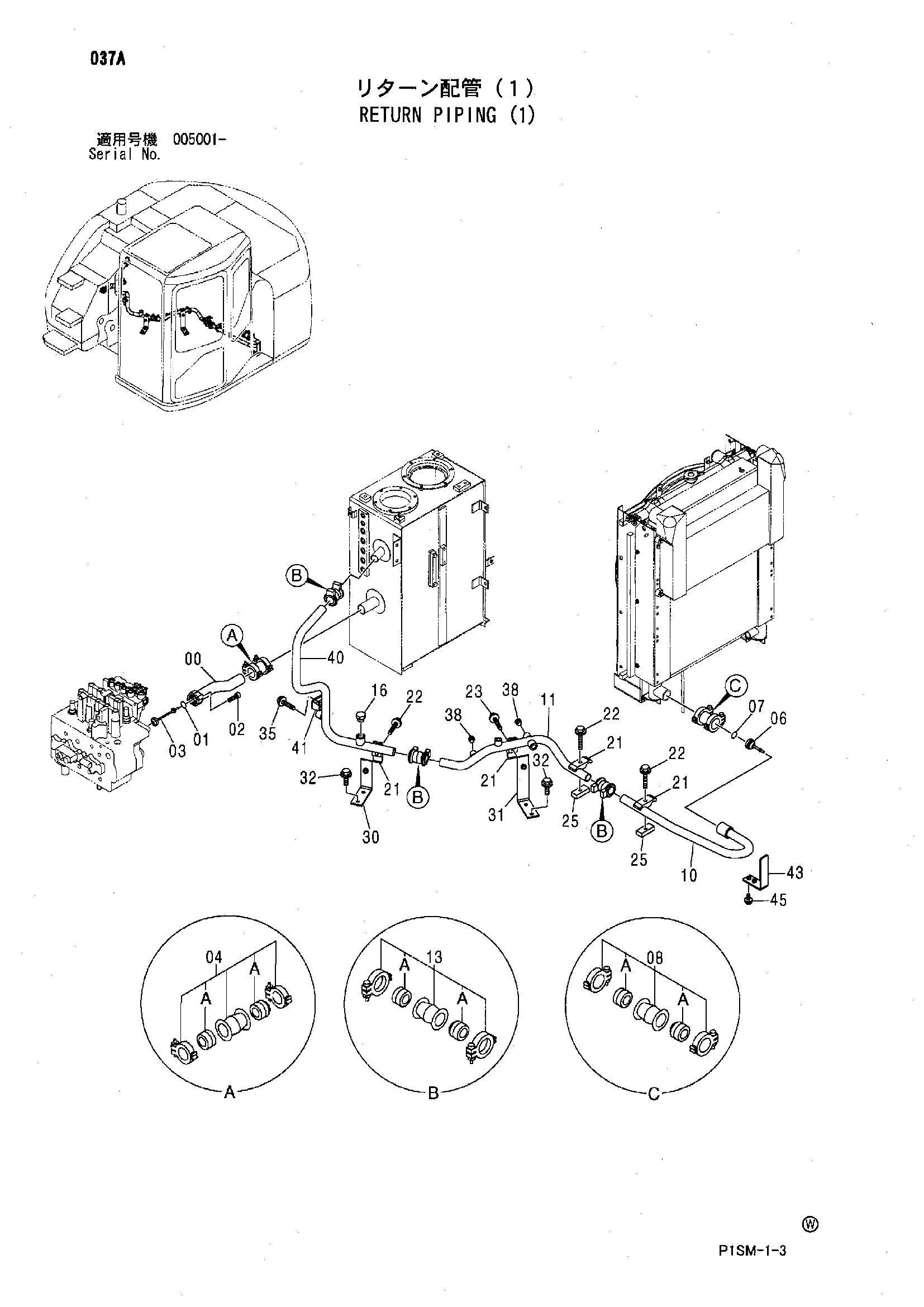

Заводская схема «Обратные трубопроводы (1)» для HITACHI ZX135UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8079979 | Обратная трубка | 1 |
| 01 | A811040 | Уплотнительное кольцо | 1 |
| 02 | J781040 | Болт с внутренним шестигранником | 2 |
| 03 | 4266481 | Клапан | 1 |
| 04 | 4069801 | Муфта | 1 |
| 04A | 4196259 | Уплотнение кольцо | 2 |
| 06 | 4276584 | Клапан | 1 |
| 07 | 991718 | Стопорное кольцо | 1 |
| 08 | 4067834 | Муфта | 1 |
| 08A | 4196260 | Уплотнение кольцо | 2 |
| 10 | 7038335 | Трубка | 1 |
| 11 | 7038336 | Трубка | 1 |
| 13 | 4071213 | Муфта | 3 |
| 13A | 4196258 | Уплотнение кольцо | 2 |
| 16 | A885006 | Пробка | 1 |
| 16A | 4506424 | Уплотнительное кольцо | 1 |
| 21 | 4189860 | Хомут трубки | 4 |
| 22 | J011270 | Болт с шайбой | 3 |
| 22 | J271270 замена: J901270 | Болт с шайбой | 3 |
| 23 | J011270 | Болт с шайбой | 1 |
| 23 | J271270 замена: J901270 | Болт с шайбой | 1 |
| 23 | J271285 замена: J901285 | Болт с шайбой | 1 |
| 25 | 4137298 | Седло винта | 2 |
| 25 | 4369262 | Седло винта | 2 |
| 30 | 8080202 | Кронштейн | 1 |
| 31 | 8082984 | Кронштейн | 1 |
| 32 | J021225 | Болт с шайбой | 4 |
| 32 | J271220 замена: J901220 | Болт с шайбой | 4 |
| 35 | J011260 | Болт с шайбой | 1 |
| 35 | J271260 замена: J901260 | Болт с шайбой | 1 |
| 38 | A885003 | Пробка | 2 |
| 38A | 4509180 | Уплотнительное кольцо | 1 |
| 40 | 7040414 | Трубка | 1 |
| 41 | 4053698 | Хомут трубки | 1 |
| 43 | 9757674 | Кронштейн | 1 |
| 45 | J031030 | Болт с шайбой | 2 |
| 45 | J281030 замена: J901030 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
