Пилотные гидролинии (I-2) — HITACHI ZX135UR

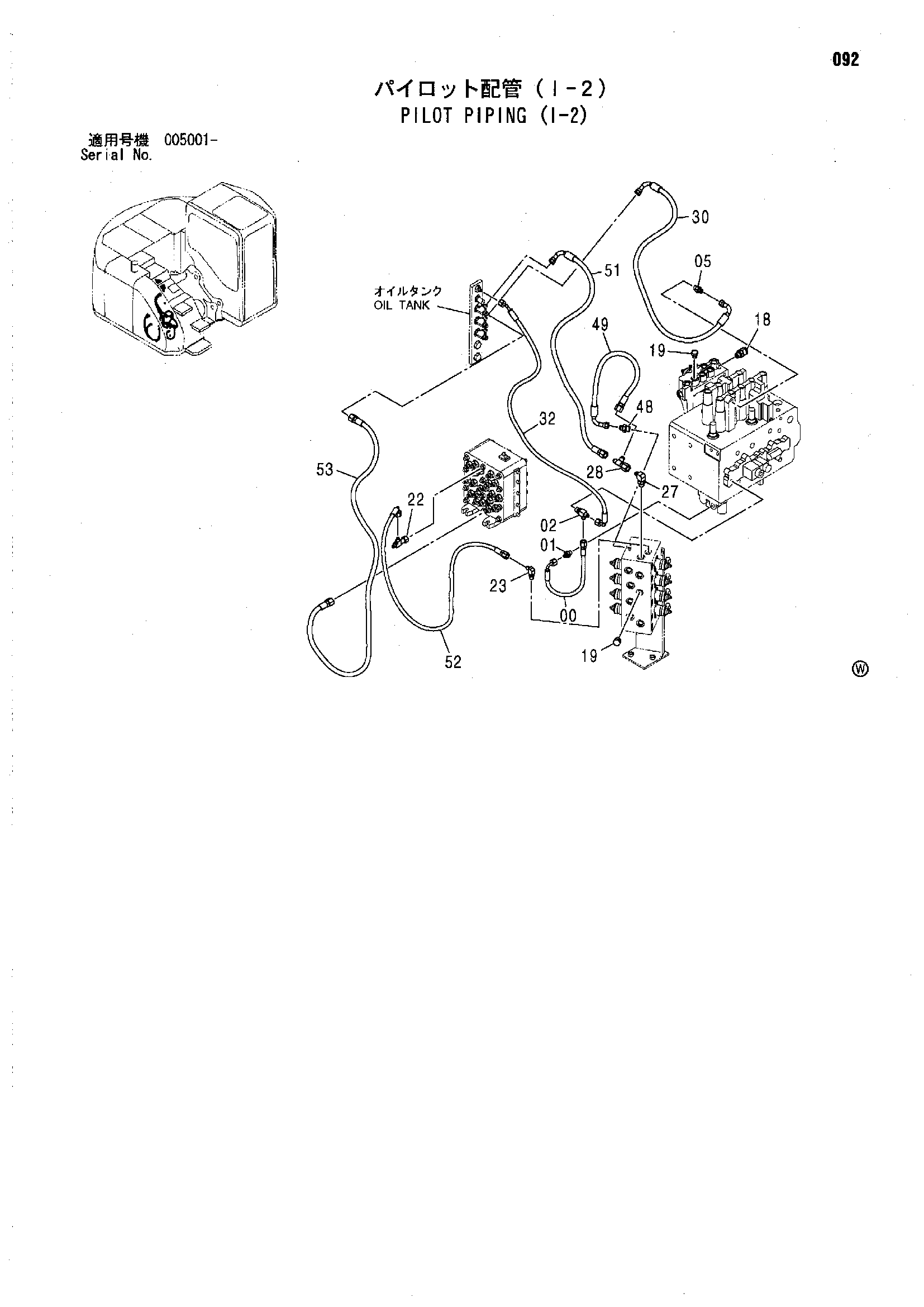

Заводская схема «Пилотные гидролинии (I-2)» для HITACHI ZX135UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4442219 | Шланг | 1 |
| 01 | A852122 | Адаптер | 1 |
| 02 | A852422 | Тройник | 1 |
| 05 | A852123 | Адаптер | 1 |
| 18 | A852333 | Угловой штуцер | 1 |
| 19 | A885002 | Пробка | 2 |
| 22 | 4252786 | Тройник | 1 |
| 23 | A852322 | Угловой штуцер | 1 |
| 27 | A852333 | Угловой штуцер | 1 |
| 28 | 4246672 | Соединительный штуцер | 1 |
| 30 | 4477049 | Пластиковый шланг | 1 |
| 32 | 4477052 | Пластиковый шланг | 1 |
| 48 | A852133 | Адаптер | 1 |
| 49 | 4457107 | Шланг | 1 |
| 51 | 4473963 | Пластиковый шланг | 1 |
| 52 | 4435036 | Пластиковый шланг | 1 |
| 53 | 4483707 замена: 4469746 | Пластиковый шланг | 1 |
| 53 | 4469746 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
