Пилотные гидролинии (отвал): 1-2 — HITACHI ZX135UR

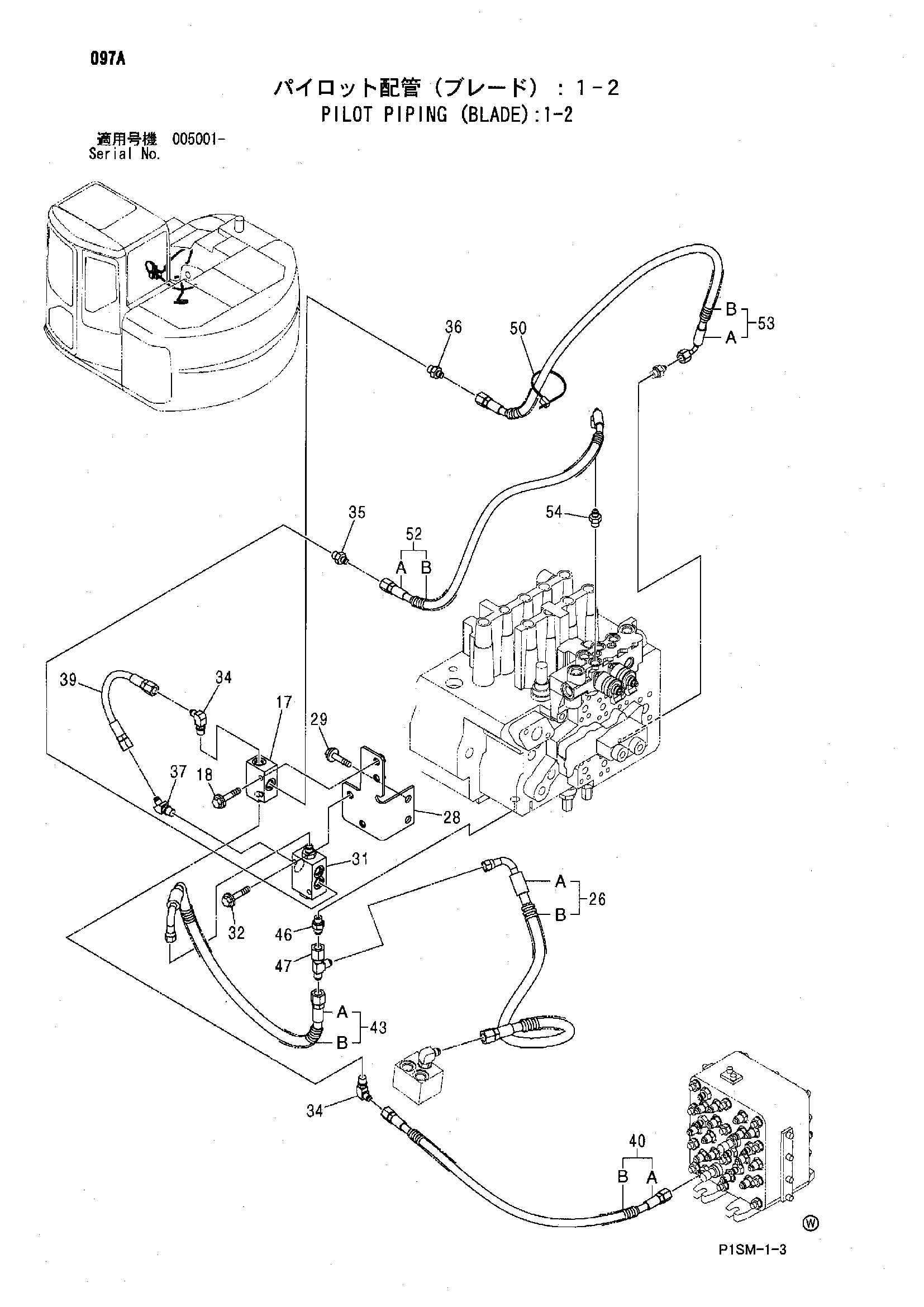

Заводская схема «Пилотные гидролинии (отвал): 1-2» для HITACHI ZX135UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 17 | 4203447 | Челночный клапан | 1 |
| 18 | J020850 | Болт с шайбой | 2 |
| 18 | J260850 замена: J900850 | Болт с шайбой | 2 |
| 26 | 9207014 | Шланг в сборе | 1 |
| 26A | 4463196 | Шланг | 1 |
| 26B | 4327293 | Защитный кожух | 2 |
| 28 | 8086935 | Кронштейн | 1 |
| 29 | J021030 | Болт с шайбой | 2 |
| 29 | J271030 замена: J901030 | Болт с шайбой | 2 |
| 31 | 4337928 | Клапан | 1 |
| 32 | J020860 | Болт с шайбой | 2 |
| 32 | J260860 замена: J900860 | Болт с шайбой | 2 |
| 34 | A852322 | Угловой штуцер | 2 |
| 34A | 957366 | Уплотнительное кольцо | 1 |
| 35 | A852122 | Адаптер | 1 |
| 35A | 957366 | Уплотнительное кольцо | 1 |
| 36 | A852122 | Адаптер | 1 |
| 36A | 957366 | Уплотнительное кольцо | 1 |
| 37 | A852222 | Угловой штуцер | 1 |
| 37A | 957366 | Уплотнительное кольцо | 1 |
| 39 | 4462364 | Шланг | 1 |
| 40 | 9210515 | Шланг в сборе | 1 |
| 40A | 4465718 | Шланг | 1 |
| 40B | 4327293 | Защитный кожух | 1 |
| 43 | 9201407 | Шланг в сборе | 1 |
| 43A | 4451924 | Шланг | 1 |
| 43B | 4327293 | Защитный кожух | 1 |
| 46 | A852123 | Адаптер | 1 |
| 46A | 957366 | Уплотнительное кольцо | 1 |
| 47 | 4246672 | Соединительный штуцер | 1 |
| 50 | 4055312 | Ленточный зажим | 1 |
| 52 | 9215825 | Шланг в сборе | 1 |
| 52A | 4476872 | Шланг | 1 |
| 52B | 4327293 | Защитный кожух | 1 |
| 53 | 9215826 | Шланг в сборе | 1 |
| 53A | 4476873 | Шланг | 1 |
| 53B | 4327293 | Защитный кожух | 2 |
| 54 | A852122 | Адаптер | 1 |
| 54A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
