Управление педаль (смещаемый) — HITACHI ZX135UR

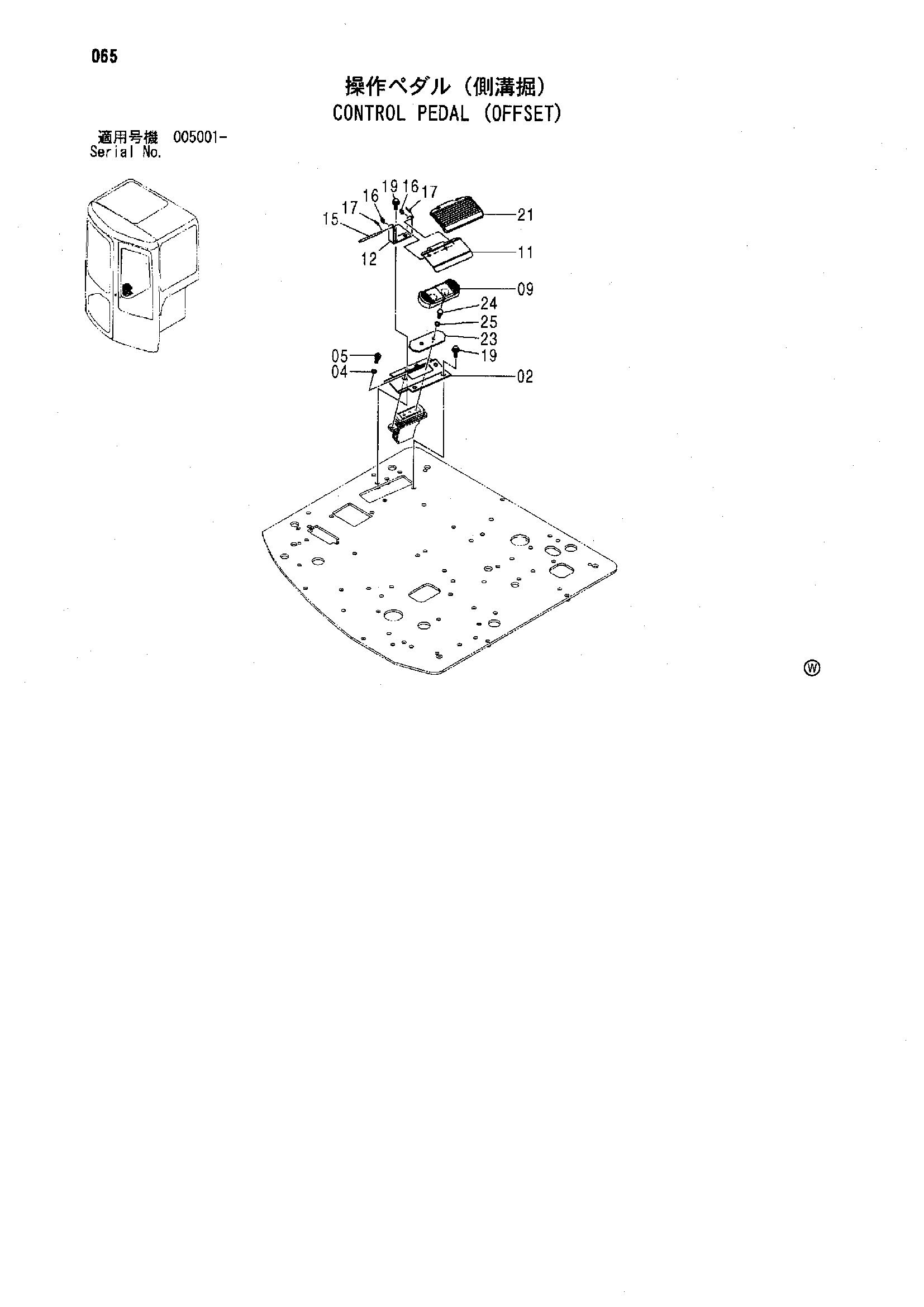

Заводская схема «Управление педаль (смещаемый)» для HITACHI ZX135UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 8089006 | Кронштейн | 1 |
| 04 | A590910 | Пружинная шайба | 2 |
| 05 | J781025 | Болт с внутренним шестигранником | 2 |
| 09 | 4374008 | Резиновая прокладка | 1 |
| 11 | 9747100 | Крышка | 1 |
| 12 | 4478129 | Кронштейн | 1 |
| 15 | 4365417 | Палец | 1 |
| 16 | A590106 | Плоская шайба | 2 |
| 17 | 4365839 | Стопорный палец | 2 |
| 19 | J011030 | Болт с шайбой | 4 |
| 19 | J271030 замена: J901030 | Болт с шайбой | 4 |
| 21 | 2048561 | Крышка резиновый | 1 |
| 23 | 4484048 | Педаль | 1 |
| 24 | J900820 | Болт | 2 |
| 25 | A590908 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
