Рама — HITACHI ZX135UR

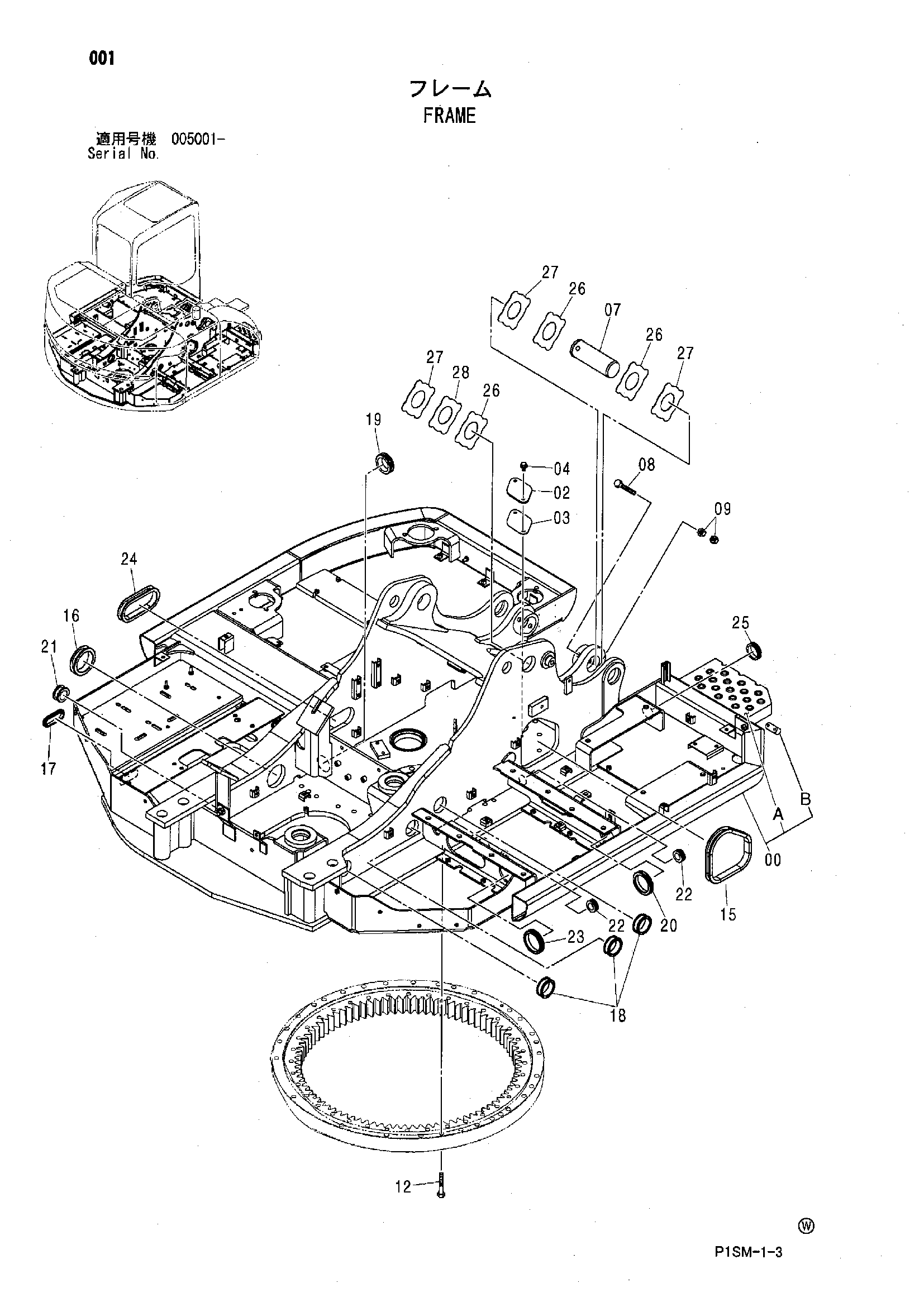

Заводская схема «Рама» для HITACHI ZX135UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5008135 | Рама основной | 1 |
| 00A | 8081763 | Ступень | 1 |
| 00B | 4440988 | Кронштейн | 1 |
| 02 | 4255799 | Крышка | 1 |
| 03 | 4161735 | Манжета | 1 |
| 04 | J021025 | Болт с шайбой | 2 |
| 04 | J271025 замена: J901025 | Болт с шайбой | 2 |
| 07 | 3089162 | Палец | 2 |
| 08 | 4435124 | Стопорный палец | 2 |
| 09 | J950016 | Гайка | 4 |
| 12 | J921890 | Болт | 30 |
| 15 | 3092179 | Резиновая втулка | 1 |
| 16 | 4190960 | Резиновая втулка | 1 |
| 17 | 4457108 | Резиновая втулка | 1 |
| 18 | 4255567 | Резиновая втулка | 3 |
| 19 | 4208279 | Резиновая втулка | 1 |
| 20 | 4338863 | Резиновая втулка | 1 |
| 21 | 4221018 | Резиновая втулка | 1 |
| 22 | 4279257 | Резиновая втулка | 2 |
| 23 | 4221019 | Резиновая втулка | 1 |
| 24 | 4438533 | Резиновая втулка | 1 |
| 25 | 4217048 | Резиновая втулка | 1 |
| 26 | 4444288 | Упорная пластина 1.0mm | 6 |
| 27 | 4444289 | Упорная пластина 2.0mm | 6 |
| 28 | 4460371 | Упорная пластина 1.5mm | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
