Основные гидролинии (5) — HITACHI ZX135UR

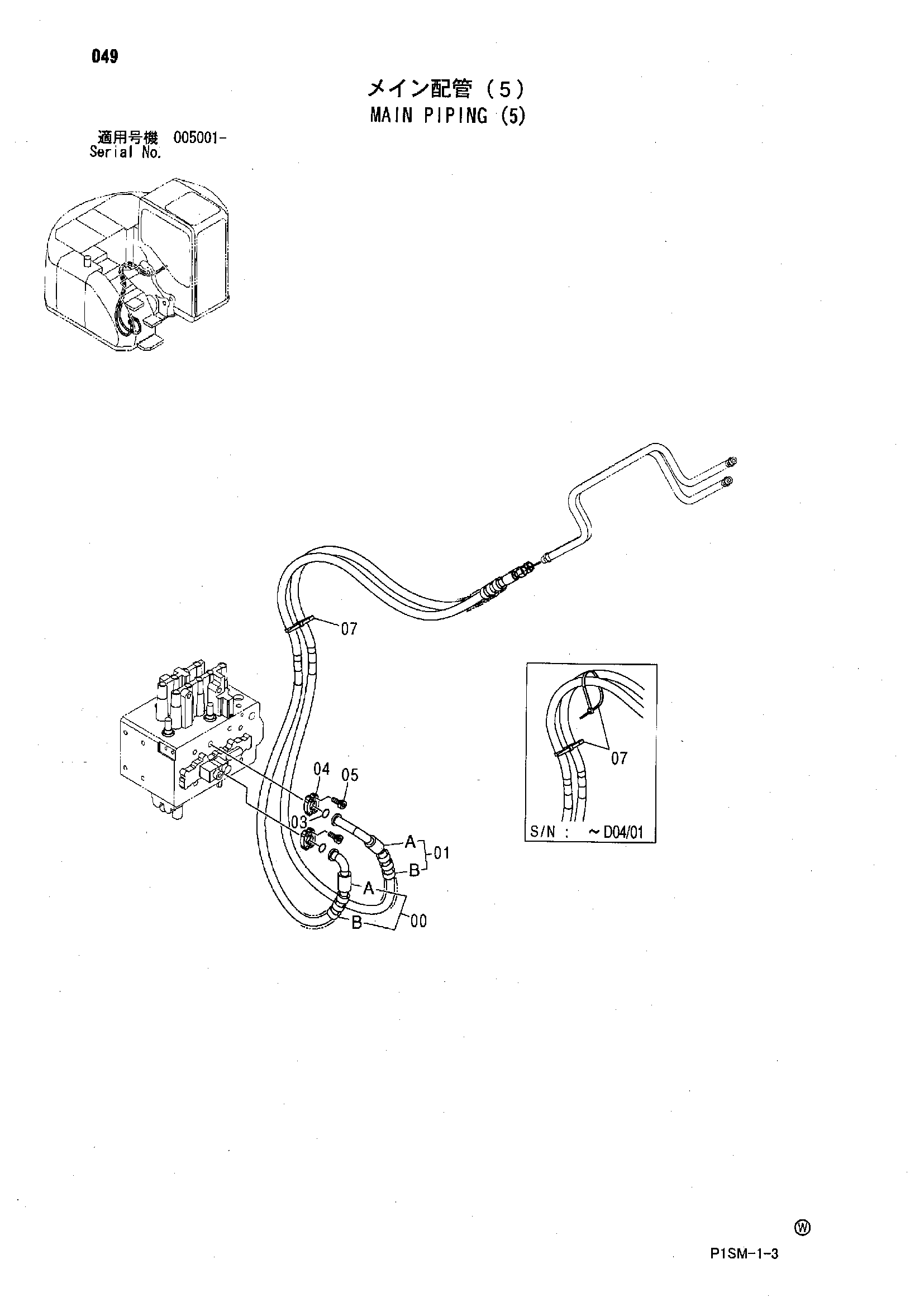

Заводская схема «Основные гидролинии (5)» для HITACHI ZX135UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9210448 | Шланг в сборе | 1 |
| 00 | 9238978 замена: 9247753 | Шланг в сборе | 1 |
| 00 | 9247753 | Шланг в сборе | 1 |
| 00A | 4468523 | Шланг | 1 |
| 00A | 4619679 | Шланг | 1 |
| 00A | 4631974 | Шланг | 1 |
| 00B | 4327294 | Защитный кожух | 5 |
| 00B | 4327294 | Защитный кожух | 6 |
| 01 | 9210449 | Шланг в сборе | 1 |
| 01 | 9238979 замена: 9247754 | Шланг в сборе | 1 |
| 01 | 9247754 | Шланг в сборе | 1 |
| 01A | 4468524 | Шланг | 1 |
| 01A | 4619680 | Шланг | 1 |
| 01B | 4327294 | Защитный кожух | 5 |
| 01B | 4327294 | Защитный кожух | 6 |
| 03 | 971489 | Уплотнительное кольцо | 2 |
| 04 | 986910 | Разъёмный фланец | 4 |
| 05 | J781030 | Болт с внутренним шестигранником | 8 |
| 07 | 4121859 | Ленточный зажим | 2 |
| 07 | 4121859 | Ленточный зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
