Пилотные гидролинии (D-1) — HITACHI ZX135UR

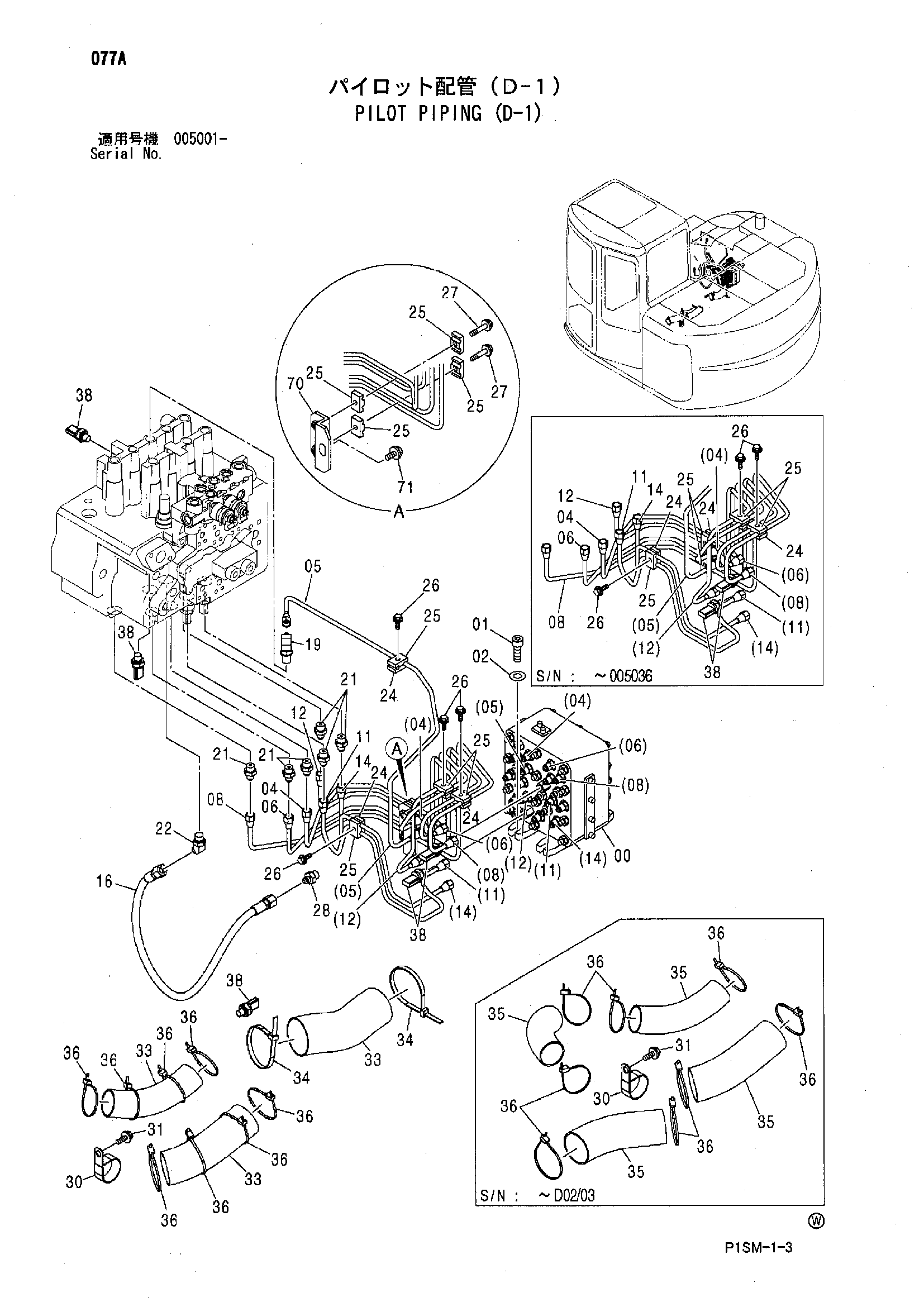

Заводская схема «Пилотные гидролинии (D-1)» для HITACHI ZX135UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4468336 | Челночный клапан | 1 |
| 01 | J781035 | Болт с внутренним шестигранником | 4 |
| 02 | A590110 | Плоская шайба | 4 |
| 04 | 3091816 | Трубка | 1 |
| 05 | 3091817 | Трубка | 1 |
| 06 | 3091818 | Трубка | 1 |
| 08 | 3091820 | Трубка | 1 |
| 11 | 3091823 | Трубка | 1 |
| 12 | 3091824 | Трубка | 1 |
| 14 | 3091826 | Трубка | 1 |
| 16 | 4455995 | Шланг | 1 |
| 19 | 4420392 | Штуцер трубки | 1 |
| 21 | 4255305 | Штуцер трубки | 6 |
| 22 | A852233 | Угловой штуцер | 1 |
| 22A | 4509180 | Уплотнительное кольцо | 1 |
| 24 | 9735305 | Хомут | 6 |
| 24 | 9735305 | Хомут | 4 |
| 25 | 9735306 | Хомут | 6 |
| 25 | 9735306 | Хомут | 8 |
| 26 | J010825 | Болт с шайбой | 6 |
| 26 | J010825 | Болт с шайбой | 4 |
| 26 | J260825 замена: J900825 | Болт с шайбой | 4 |
| 27 | J010835 | Болт с шайбой | 2 |
| 27 | J260835 замена: J900835 | Болт с шайбой | 2 |
| 28 | A852133 | Адаптер | 1 |
| 28A | 4509180 | Уплотнительное кольцо | 1 |
| 30 | 4190265 | Зажим | 1 |
| 31 | J011020 | Болт с шайбой | 1 |
| 31 | J271020 замена: J901020 | Болт с шайбой | 1 |
| 33 | 4453084 | Резиновая втулка | 1 |
| 33 | 4453084 | Резиновая втулка | 3 |
| 34 | 4121859 | Ленточный зажим | 2 |
| 35 | 4219918 | Резиновая втулка | 4 |
| 36 | 4055312 | Ленточный зажим | 8 |
| 38 | 4436535 | Датчик давления | 5 |
| 70 | 9759883 | Кронштейн | 1 |
| 71 | J021030 | Болт с шайбой | 1 |
| 71 | J271030 замена: J901030 | Болт с шайбой | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
