Пилотные гидролинии (A) — HITACHI ZX135UR

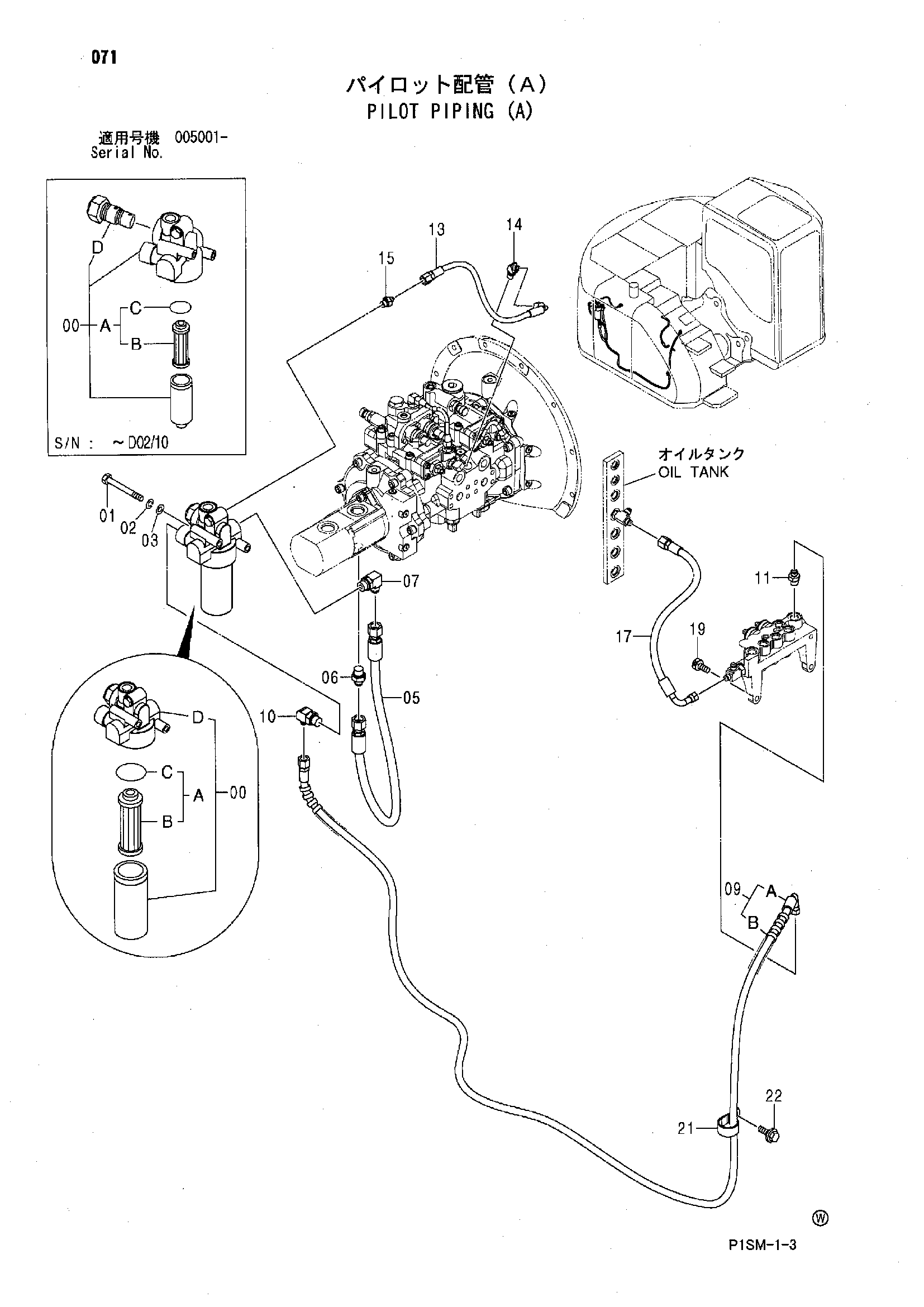

Заводская схема «Пилотные гидролинии (A)» для HITACHI ZX135UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4408959 замена: 4611025 | Масляный фильтр | 1 |
| 00 | 4611025 | Масляный фильтр | 1 |
| 00A | 4370435 | Фильтрующий элемент | 1 |
| 00B | 4191301 | Фильтрующий элемент | 1 |
| 00C | A811060 | Уплотнительное кольцо | 1 |
| 00D | 4472430 замена: 4623245 | Предохранительный клапан | 1 |
| 00D | 4623245 | Головка | 1 |
| 01 | J901002 | Болт | 2 |
| 02 | A590910 | Пружинная шайба | 2 |
| 03 | A590110 | Плоская шайба | 2 |
| 05 | 4425095 | Шланг | 1 |
| 06 | A852144 | Адаптер | 1 |
| 06A | 4506418 | Уплотнительное кольцо | 1 |
| 07 | A852344 | Угловой штуцер | 1 |
| 07A | 4506418 | Уплотнительное кольцо | 1 |
| 09 | 4448748 замена: 9222928 | Шланг | 1 |
| 09 | 9222928 | Шланг в сборе | 1 |
| 09A | 4448748 | Шланг | 1 |
| 09B | 4327293 | Защитный кожух | 1 |
| 10 | A852343 | Угловой штуцер | 1 |
| 10A | 4506418 | Уплотнительное кольцо | 1 |
| 11 | A852133 | Адаптер | 1 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | 4436293 | Шланг | 1 |
| 14 | A852222 | Угловой штуцер | 1 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 15 | A852122 | Адаптер | 1 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 17 | 4477051 | Пластиковый шланг | 1 |
| 17 | 4653752 | Шланг | 1 |
| 19 | J781030 | Болт с внутренним шестигранником | 2 |
| 21 | 4190291 | Зажим | 1 |
| 22 | J011030 | Болт с шайбой | 1 |
| 22 | J271030 замена: J901030 | Болт с шайбой | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
