Основные гидролинии (отвал): 2 — HITACHI ZX135UR

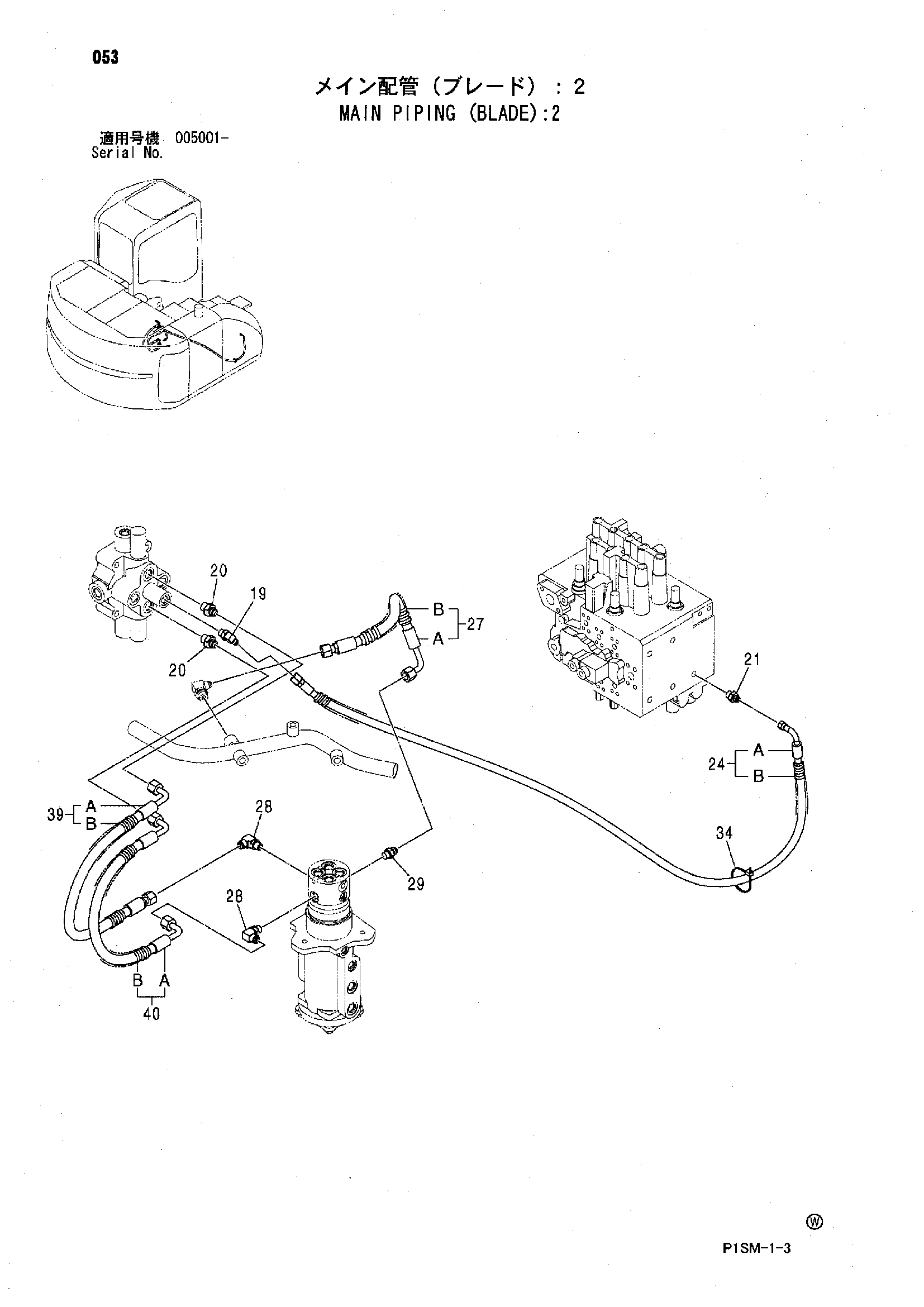

Заводская схема «Основные гидролинии (отвал): 2» для HITACHI ZX135UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 19 | A852233 | Угловой штуцер | 1 |
| 19A | 4509180 | Уплотнительное кольцо | 1 |
| 20 | A852144 | Адаптер | 2 |
| 20A | 4506418 | Уплотнительное кольцо | 1 |
| 21 | 4484069 замена: 4376657 | Адаптер | 1 |
| 21 | 4376657 | Адаптер | 1 |
| 21A | 4509180 | Уплотнительное кольцо | 1 |
| 24 | 9219982 | Шланг в сборе | 1 |
| 24A | 4483864 | Шланг | 1 |
| 24B | 4327293 | Защитный кожух | 3 |
| 27 | 9201406 | Шланг в сборе | 1 |
| 27A | 4420423 | Шланг | 1 |
| 27B | 4327294 | Защитный кожух | 1 |
| 28 | A852334 | Угловой штуцер | 2 |
| 28A | 4509180 | Уплотнительное кольцо | 1 |
| 29 | A852134 | Адаптер | 1 |
| 29A | 4509180 | Уплотнительное кольцо | 1 |
| 34 | 4055312 | Ленточный зажим | 1 |
| 39 | 9217223 | Шланг в сборе | 1 |
| 39A | 4479499 | Шланг | 1 |
| 39B | 4327294 | Защитный кожух | 2 |
| 40 | 9219981 | Шланг в сборе | 1 |
| 40A | 4483859 | Шланг | 1 |
| 40B | 4327294 | Защитный кожух | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
