Пилотные гидролинии (H) — HITACHI ZX135UR

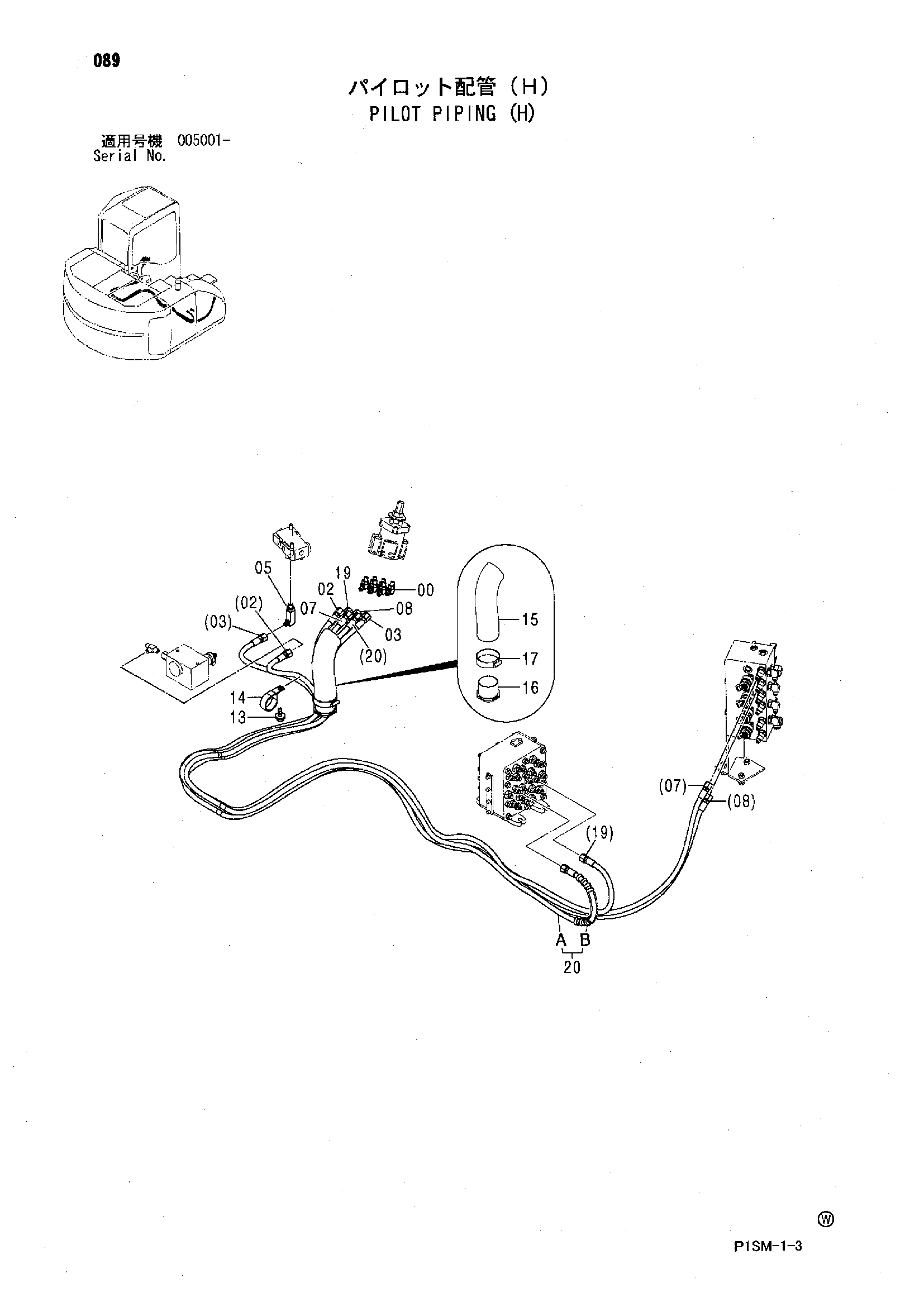

Заводская схема «Пилотные гидролинии (H)» для HITACHI ZX135UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A852223 | Угловой штуцер | 6 |
| 00A | 957366 | Уплотнительное кольцо | 1 |
| 02 | 4468547 | Шланг | 1 |
| 03 | 4468548 | Шланг | 1 |
| 05 | 4277650 | Угловой штуцер | 1 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 07 | 4468551 | Шланг | 1 |
| 08 | 4468552 | Шланг | 1 |
| 13 | J011020 | Болт с шайбой | 1 |
| 13 | J271020 замена: J901020 | Болт с шайбой | 1 |
| 14 | 4190265 | Зажим | 1 |
| 15 | 4351175 замена: 4601568 | Шланг | 1 |
| 15 | 4601568 | Шланг | 1 |
| 16 | 3079728 | Втулка | 1 |
| 17 | 4351774 | Хомут провод | 1 |
| 19 | 4485257 | Шланг | 1 |
| 20 | 4485258 замена: 9222927 | Шланг | 1 |
| 20 | 9222927 | Шланг в сборе | 1 |
| 20A | 4485258 | Шланг | 1 |
| 20B | 4449646 | Защитный кожух | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
