Смещаемый гидроцилиндр. — HITACHI ZX135UR

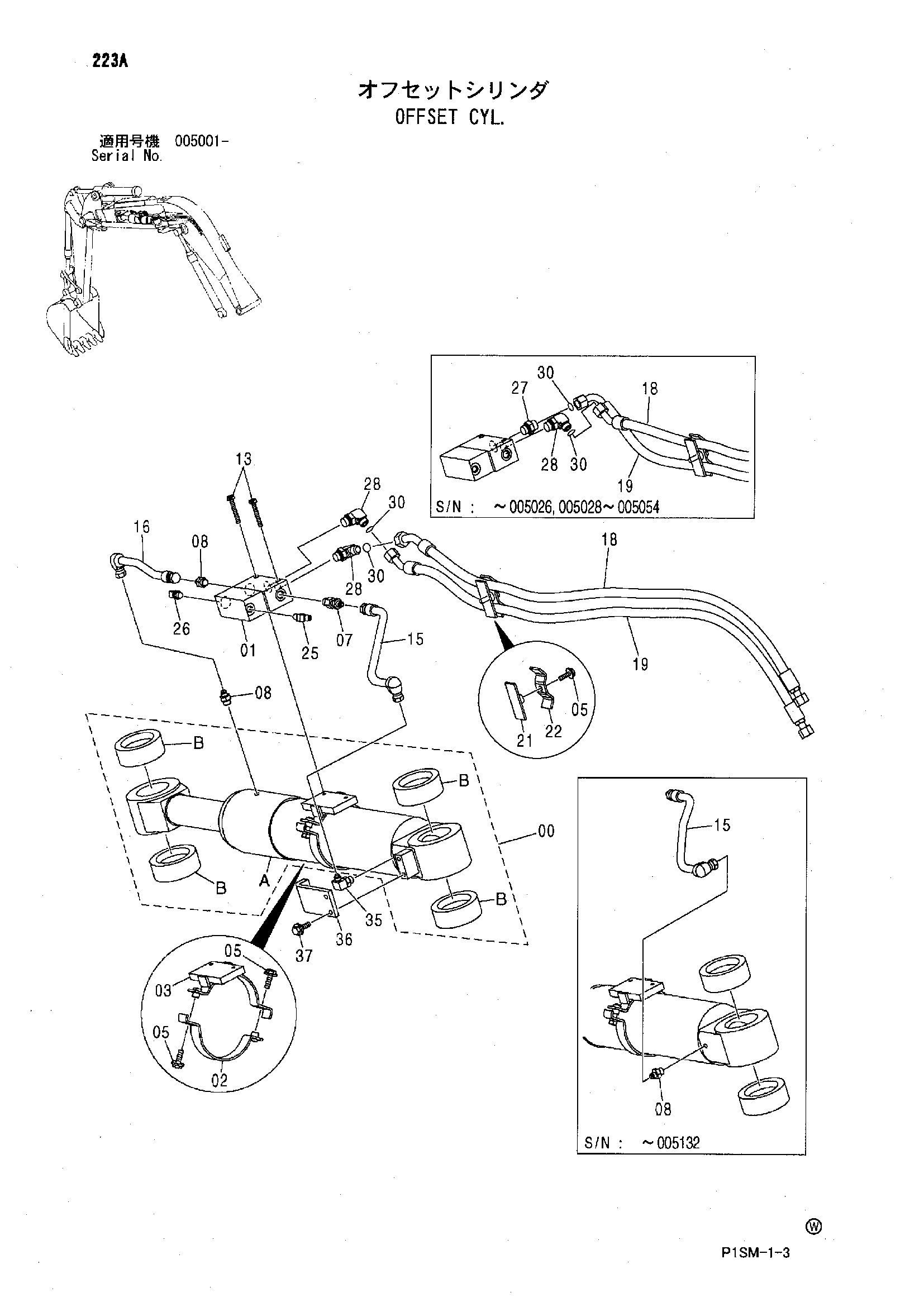

Заводская схема «Смещаемый гидроцилиндр.» для HITACHI ZX135UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9215681 | Гидроцилиндр. смещаемый | 1 |
| 00A | 4472734 | Гидроцилиндр. смещаемый | 1 |
| 00B | 4365897 | Втулка | 4 |
| 01 | 9220519 | Удерживающий клапан | 1 |
| 02 | 8088770 | Хомут | 1 |
| 03 | 8088771 | Хомут | 1 |
| 05 | J011040 | Болт с шайбой | 3 |
| 05 | J271040 замена: J901040 | Болт с шайбой | 3 |
| 07 | 4478721 | Адаптер | 1 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | A852133 | Адаптер | 3 |
| 08 | A852133 | Адаптер | 2 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | J781060 | Болт с внутренним шестигранником | 2 |
| 15 | 8088808 | Трубка | 1 |
| 15 | 8096285 | Трубка | 1 |
| 16 | 8088809 | Трубка | 1 |
| 18 | 4481975 | Шланг | 1 |
| 19 | 4481998 замена: 4489855 | Шланг | 1 |
| 19 | 4489855 | Шланг | 1 |
| 21 | 9727634 | Хомут | 1 |
| 22 | 4202103 | Хомут | 1 |
| 25 | A852223 | Угловой штуцер | 1 |
| 25A | 957366 | Уплотнительное кольцо | 1 |
| 26 | A852322 | Угловой штуцер | 1 |
| 26A | 957366 | Уплотнительное кольцо | 1 |
| 27 | 4198407 замена: 4202112 | Адаптер | 1 |
| 27A | 4509180 | Уплотнительное кольцо | 1 |
| 28 | 4202112 | Угловой штуцер | 1 |
| 28 | 4202112 | Угловой штуцер | 2 |
| 28A | 4509180 | Уплотнительное кольцо | 2 |
| 30 | 4138938 | Уплотнительное кольцо | 2 |
| 35 | A852333 | Угловой штуцер | 1 |
| 35A | 4509180 | Уплотнительное кольцо | 1 |
| 36 | 4620649 | Крышка | 1 |
| 37 | J271035 замена: J901035 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
