Крышка (3) — HITACHI ZX135UR

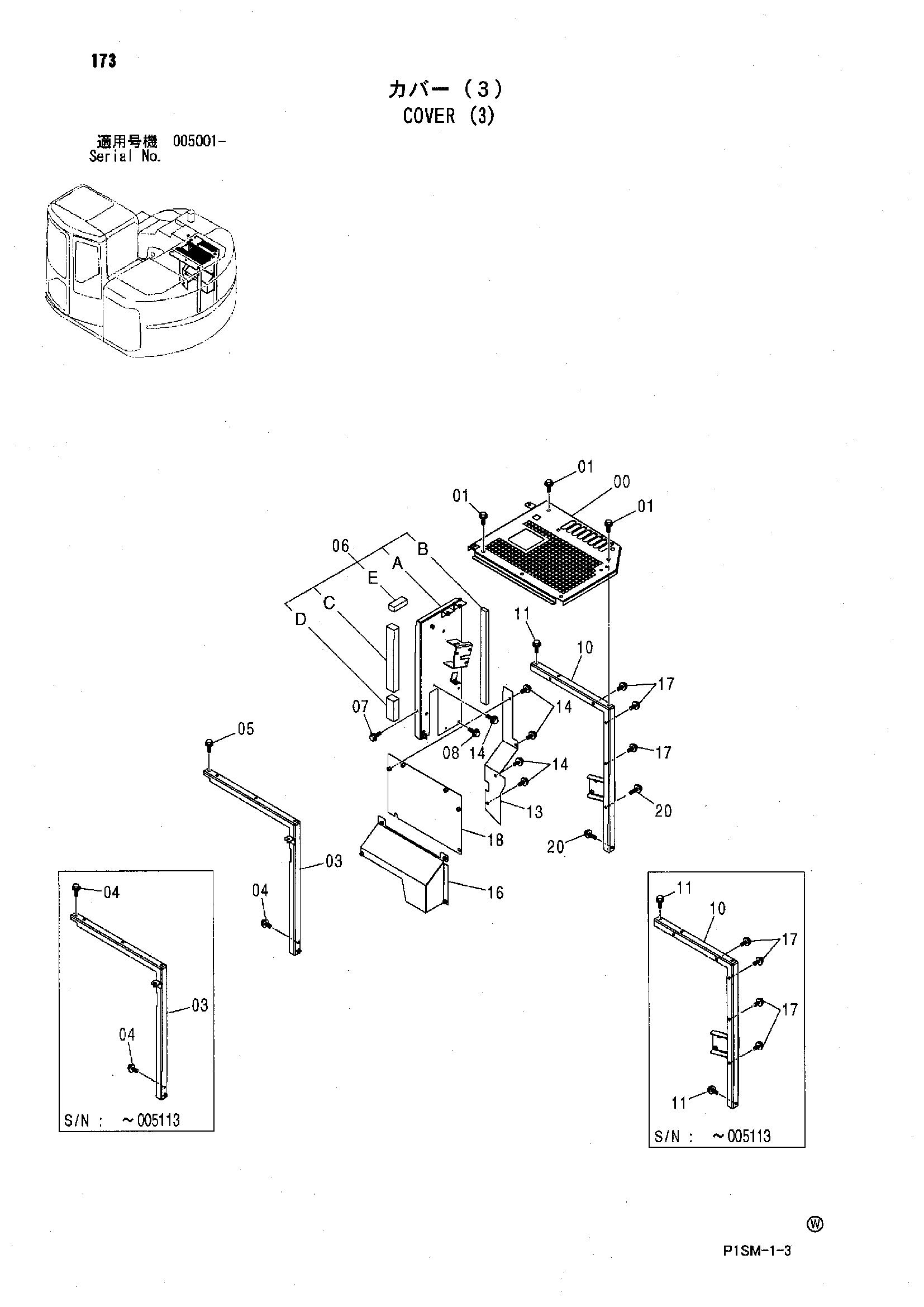

Заводская схема «Крышка (3)» для HITACHI ZX135UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7041807 | Крышка | 1 |
| 01 | J031030 | Болт с шайбой | 6 |
| 01 | J281030 замена: J901030 | Болт с шайбой | 6 |
| 03 | 7041806 | Опора | 1 |
| 04 | J021030 | Болт с шайбой | 2 |
| 04 | J021030 | Болт с шайбой | 1 |
| 04 | J271030 замена: J901030 | Болт с шайбой | 1 |
| 05 | J271025 | Болт с шайбой | 1 |
| 06 | 7041808 | Крышка в сборе | 1 |
| 06A | 7041809 | Крышка | 1 |
| 06B | 4437447 | Резиновая прокладка | 1 |
| 06C | 4439153 | Резиновая прокладка | 1 |
| 06D | 4439154 | Резиновая прокладка | 1 |
| 06E | 4468714 | Резиновая прокладка | 1 |
| 07 | J021025 | Болт с шайбой | 1 |
| 07 | J271025 замена: J901025 | Болт с шайбой | 1 |
| 08 | J021030 | Болт с шайбой | 1 |
| 08 | J271030 замена: J901030 | Болт с шайбой | 1 |
| 10 | 7039839 замена: 7045286 | Опора | 1 |
| 11 | J021030 | Болт с шайбой | 2 |
| 11 | J021030 | Болт с шайбой | 1 |
| 11 | J271030 замена: J901030 | Болт с шайбой | 1 |
| 13 | 3089620 | Крышка | 1 |
| 14 | J021025 | Болт с шайбой | 6 |
| 14 | J271025 замена: J901025 | Болт с шайбой | 6 |
| 16 | 7038398 | Крышка | 1 |
| 17 | J021025 | Болт с шайбой | 5 |
| 17 | J021025 | Болт с шайбой | 4 |
| 17 | J271025 замена: J901025 | Болт с шайбой | 4 |
| 18 | 7039964 | Крышка | 1 |
| 20 | J271065 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
