Крышка (1) — HITACHI ZX135UR

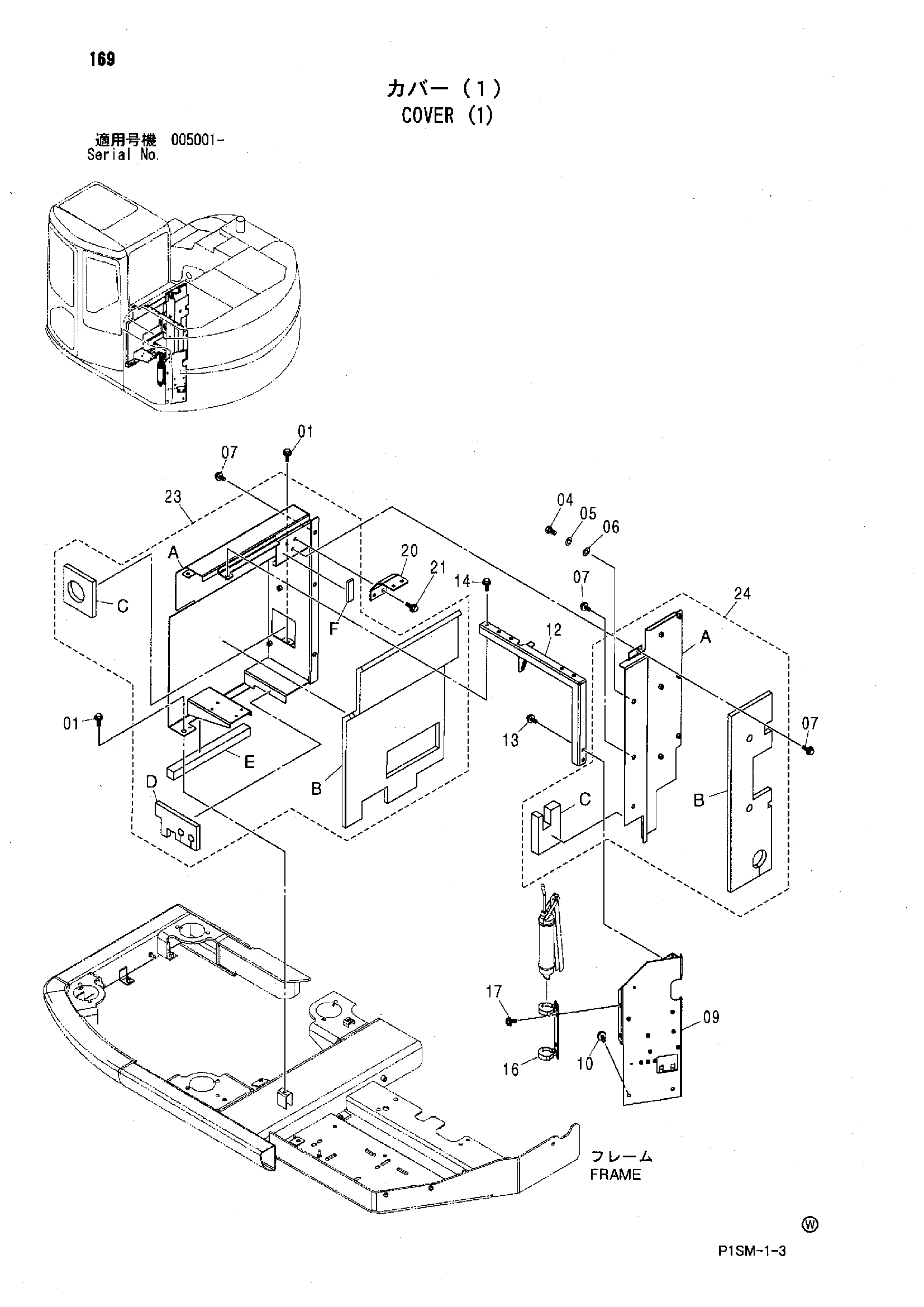

Заводская схема «Крышка (1)» для HITACHI ZX135UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J031030 | Болт с шайбой | 2 |
| 01 | J281030 замена: J901030 | Болт с шайбой | 2 |
| 04 | J901635 | Болт | 1 |
| 05 | A590916 | Пружинная шайба | 1 |
| 06 | A590116 | Плоская шайба | 1 |
| 07 | J031025 | Болт с шайбой | 6 |
| 07 | J281025 замена: J901025 | Болт с шайбой | 6 |
| 09 | 7040026 | Опора | 1 |
| 10 | J021025 | Болт с шайбой | 2 |
| 10 | J271025 замена: J901025 | Болт с шайбой | 2 |
| 12 | 7040023 | Опора | 1 |
| 13 | J021030 | Болт с шайбой | 2 |
| 13 | J271030 замена: J901030 | Болт с шайбой | 2 |
| 14 | J021035 | Болт с шайбой | 1 |
| 14 | J271035 замена: J901035 | Болт с шайбой | 1 |
| 16 | 4375688 | Держатель | 1 |
| 17 | J021030 | Болт с шайбой | 2 |
| 17 | J271030 замена: J901030 | Болт с шайбой | 2 |
| 20 | 8088853 | Кронштейн | 1 |
| 21 | J021030 | Болт с шайбой | 2 |
| 21 | J271030 замена: J901030 | Болт с шайбой | 2 |
| 23 | 7042369 | Крышка в сборе | 1 |
| 23A | 6021361 | Крышка | 1 |
| 23B | 3095133 | Резиновая прокладка | 1 |
| 23C | 4472831 | Резиновая прокладка | 1 |
| 23D | 4437748 | Резиновая прокладка | 1 |
| 23E | 4437750 | Резиновая прокладка | 1 |
| 23F | 4450524 | Резиновая прокладка | 1 |
| 24 | 7043374 | Крышка в сборе | 1 |
| 24A | 7043375 | Крышка | 1 |
| 24B | 3096444 | Резиновая прокладка | 1 |
| 24C | 4437752 | Резиновая прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
