Обратные трубопроводы (отвал) — HITACHI ZX135UR

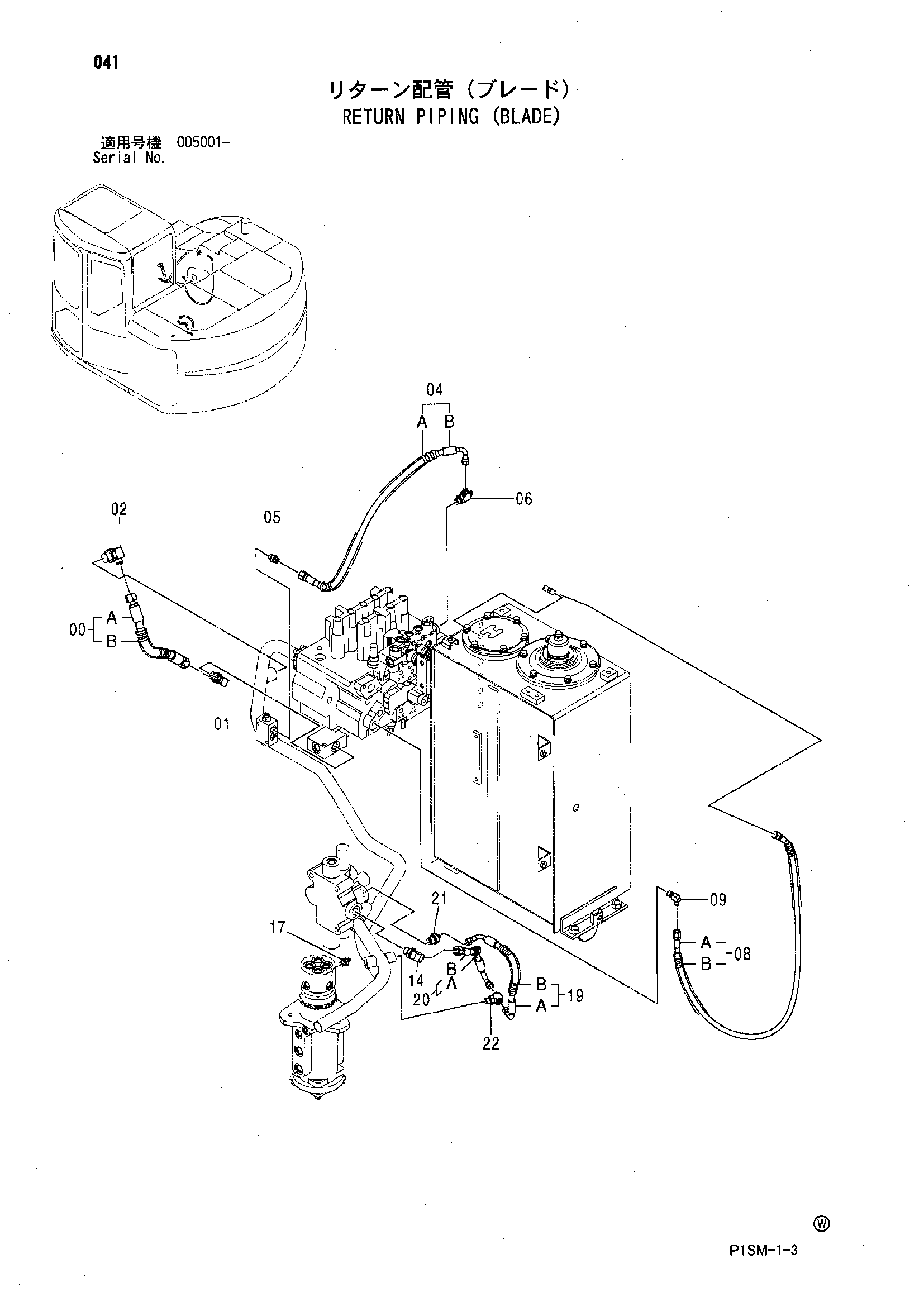

Заводская схема «Обратные трубопроводы (отвал)» для HITACHI ZX135UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9208305 | Шланг в сборе | 1 |
| 00A | 4437927 | Шланг | 1 |
| 00B | 4327294 | Защитный кожух | 1 |
| 01 | A852344 | Угловой штуцер | 1 |
| 01A | 4506418 | Уплотнительное кольцо | 1 |
| 02 | 4353073 | Угловой штуцер | 1 |
| 02A | 4506424 | Уплотнительное кольцо | 1 |
| 04 | 9210512 | Шланг в сборе | 1 |
| 04A | 4452737 | Шланг | 1 |
| 04B | 4327293 | Защитный кожух | 1 |
| 05 | A852123 | Адаптер | 1 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 06 | A852433 | Тройник | 1 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | 9207011 | Шланг в сборе | 1 |
| 08A | 4451090 | Шланг | 1 |
| 08B | 4327293 | Защитный кожух | 2 |
| 09 | A852322 | Угловой штуцер | 1 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 14 | A852343 | Угловой штуцер | 1 |
| 14A | 4506418 | Уплотнительное кольцо | 1 |
| 17 | A852122 | Адаптер | 1 |
| 17A | 957366 | Уплотнительное кольцо | 1 |
| 19 | 9215902 | Шланг в сборе | 1 |
| 19A | 4476876 | Шланг | 1 |
| 19B | 4449646 | Защитный кожух | 1 |
| 20 | 9209495 | Шланг в сборе | 1 |
| 20A | 4450215 | Шланг | 1 |
| 20B | 4327293 | Защитный кожух | 1 |
| 21 | A852143 | Адаптер | 1 |
| 21A | 4506418 | Уплотнительное кольцо | 1 |
| 22 | A852533 | Тройник | 1 |
| 22A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
