Пилотные гидролинии (G) — HITACHI ZX135UR

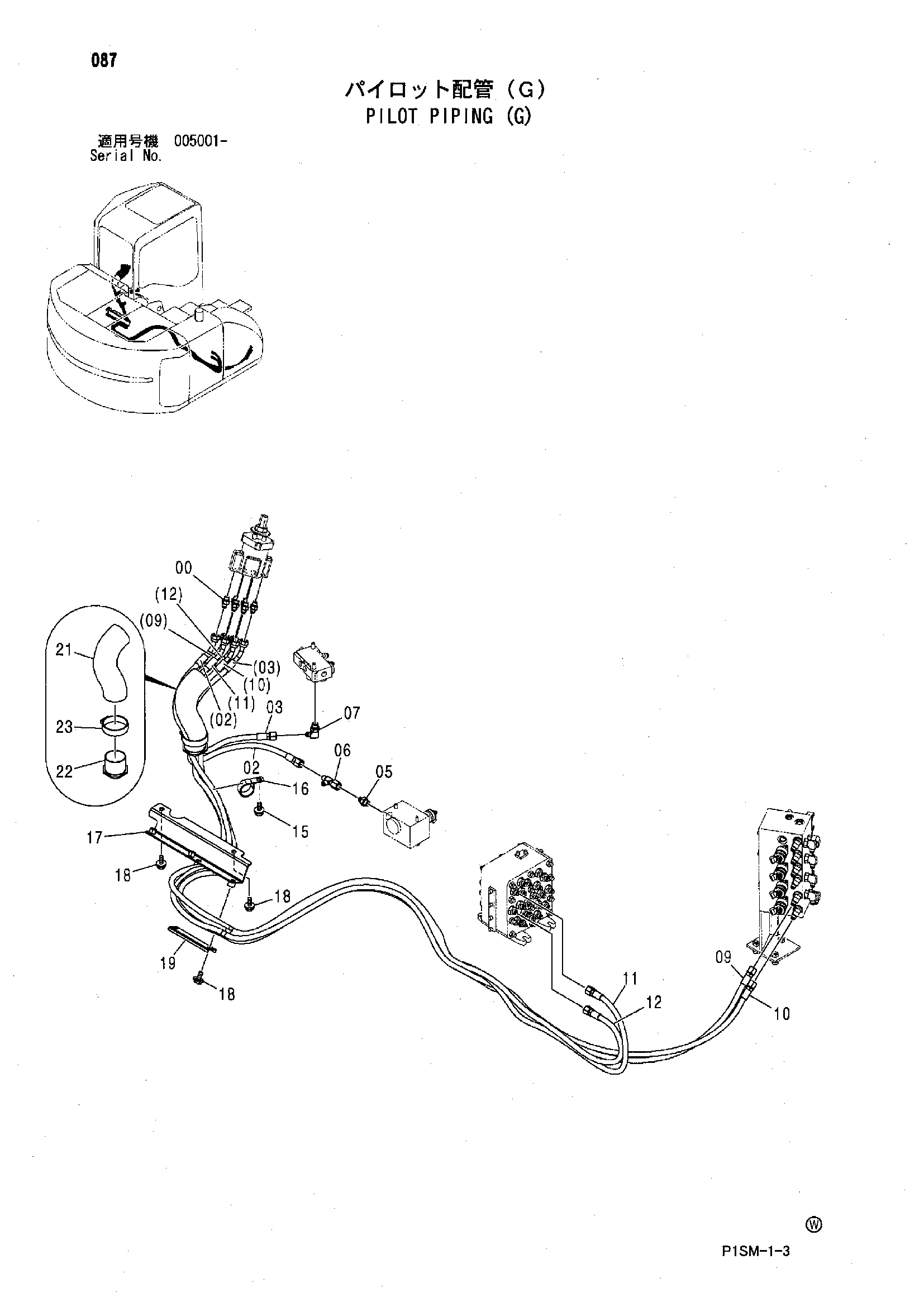

Заводская схема «Пилотные гидролинии (G)» для HITACHI ZX135UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A852123 | Адаптер | 6 |
| 00A | 957366 | Уплотнительное кольцо | 1 |
| 02 | 4468541 | Шланг | 1 |
| 03 | 4468542 | Шланг | 1 |
| 05 | A852133 | Адаптер | 1 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | 4246672 | Соединительный штуцер | 1 |
| 07 | A852333 | Угловой штуцер | 1 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | 4470639 | Шланг | 1 |
| 10 | 4468543 | Шланг | 1 |
| 11 | 4468544 | Шланг | 1 |
| 12 | 4468545 | Шланг | 1 |
| 15 | J011020 | Болт с шайбой | 1 |
| 15 | J271020 замена: J901020 | Болт с шайбой | 1 |
| 16 | 4190291 | Зажим | 1 |
| 17 | 8087811 | Кронштейн | 1 |
| 18 | J021025 | Болт с шайбой | 4 |
| 18 | J271025 замена: J901025 | Болт с шайбой | 4 |
| 19 | 4412666 | Хомут шланга | 1 |
| 21 | 4351175 замена: 4601568 | Шланг | 1 |
| 21 | 4601568 | Шланг | 1 |
| 22 | 3079728 | Втулка | 1 |
| 23 | 4351774 | Хомут провод | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
