Основные гидролинии (1) — HITACHI ZX135UR

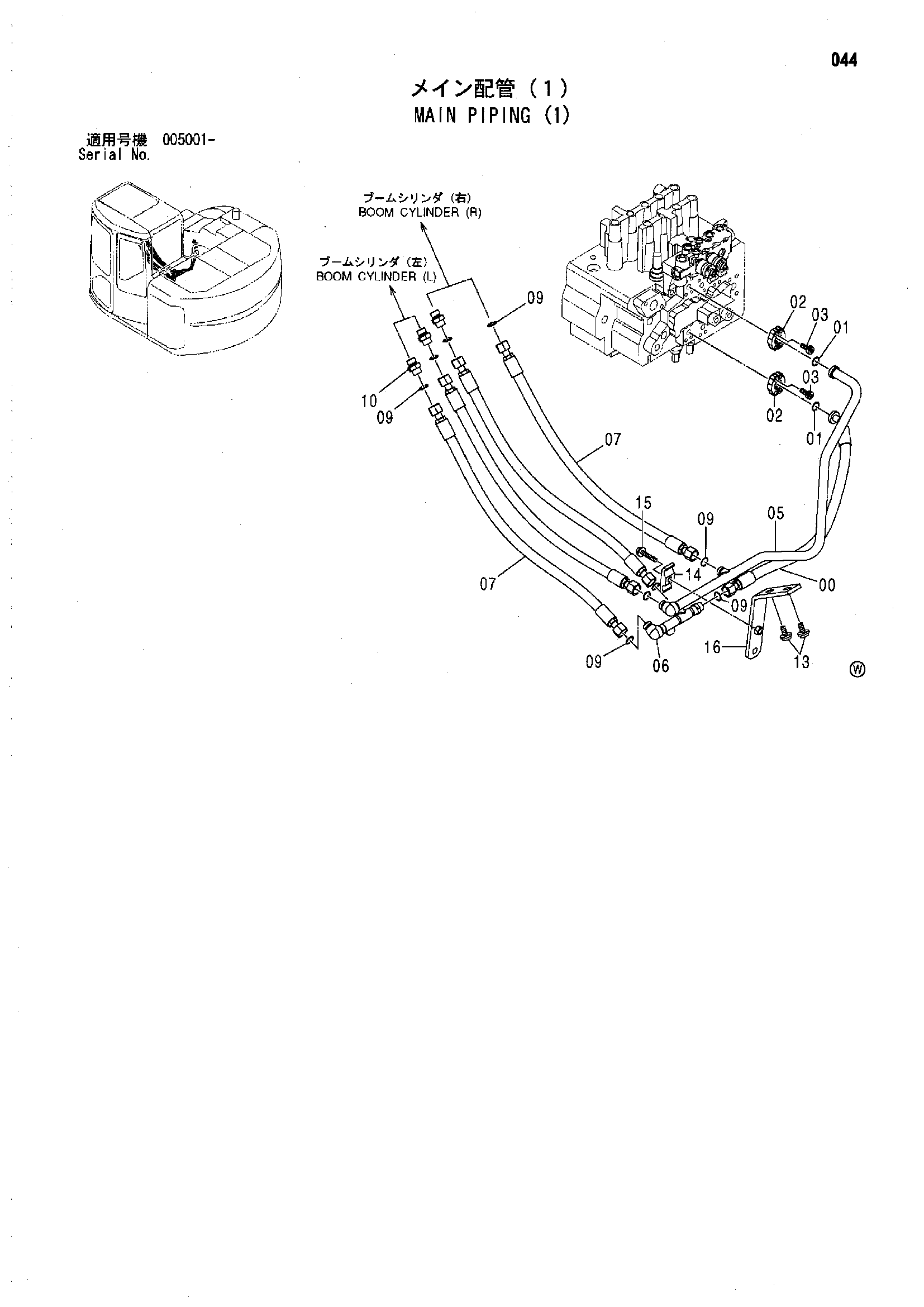

Заводская схема «Основные гидролинии (1)» для HITACHI ZX135UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4437722 | Шланг | 1 |
| 01 | 4510167 | Уплотнительное кольцо | 2 |
| 02 | 4510173 | Разъёмный фланец | 4 |
| 03 | J780825 | Болт с внутренним шестигранником | 8 |
| 05 | 8086934 | Трубка | 1 |
| 06 | 8085826 | Трубка | 1 |
| 07 | 4285799 | Шланг | 4 |
| 09 | 4138938 | Уплотнительное кольцо | 9 |
| 10 | A853144 | Адаптер | 4 |
| 10A | 4506418 | Уплотнительное кольцо | 1 |
| 13 | J031225 | Болт с шайбой | 2 |
| 13 | J281225 замена: J901225 | Болт с шайбой | 2 |
| 14 | 4189858 | Хомут трубки | 1 |
| 15 | J011260 | Болт с шайбой | 1 |
| 15 | J271260 замена: J901260 | Болт с шайбой | 1 |
| 16 | 8088525 замена: 8079994 | Опора | 1 |
| 16 | 8079994 | Опора | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
