Пилотные гидролинии (C-1) — HITACHI ZX135UR

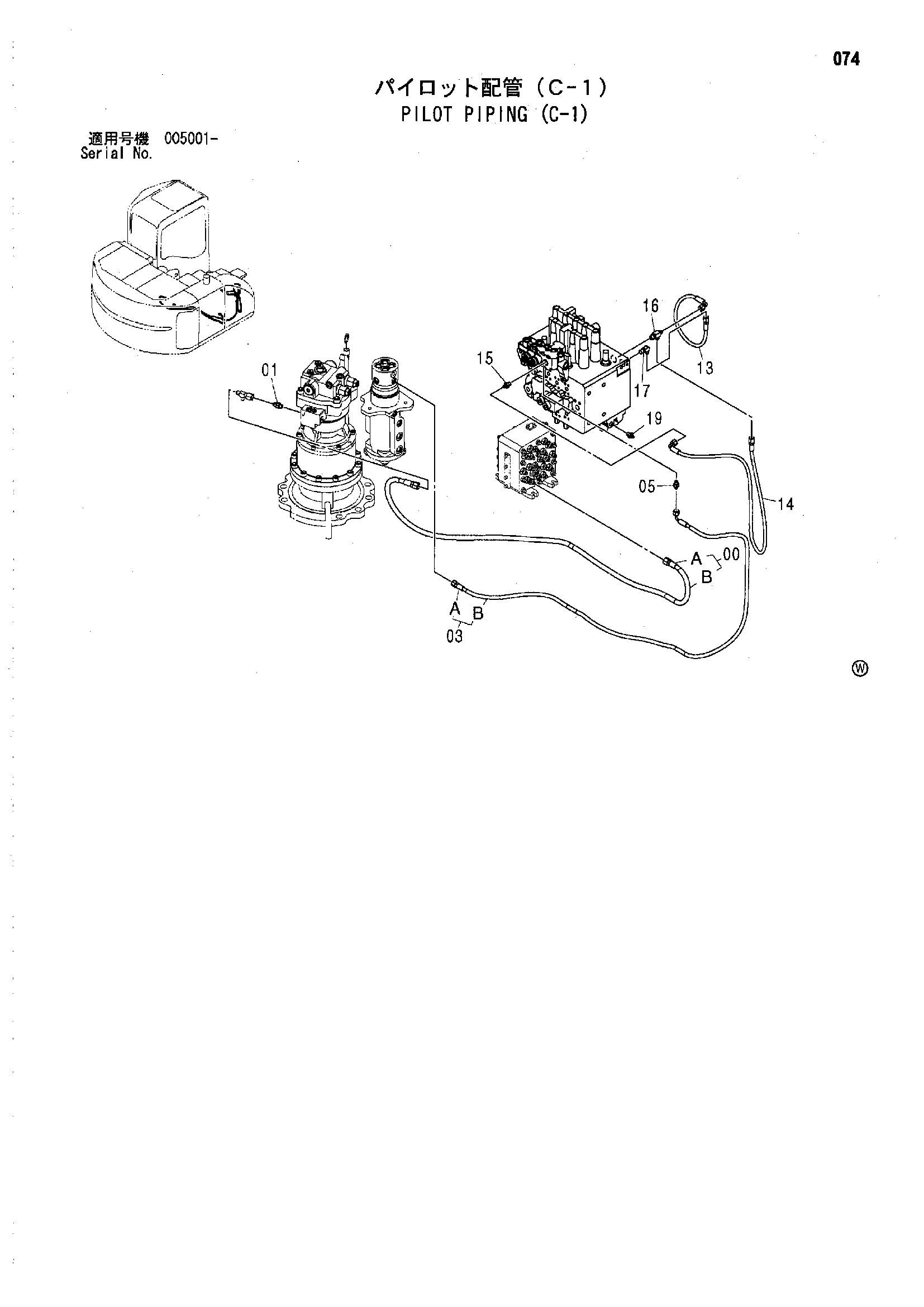

Заводская схема «Пилотные гидролинии (C-1)» для HITACHI ZX135UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9209342 | Шланг в сборе | 1 |
| 00A | 4467085 | Шланг | 1 |
| 00B | 4327293 | Защитный кожух | 4 |
| 01 | A852123 | Адаптер | 1 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 03 | 9201838 | Шланг в сборе | 1 |
| 03A | 4436309 | Пластиковый шланг | 1 |
| 03B | 4327293 | Защитный кожух | 4 |
| 05 | A852122 | Адаптер | 1 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 13 | 4442219 | Шланг | 1 |
| 14 | 4451993 | Шланг | 1 |
| 15 | A852122 | Адаптер | 1 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 16 | A852422 | Тройник | 1 |
| 16A | 957366 | Уплотнительное кольцо | 1 |
| 17 | A852322 | Угловой штуцер | 1 |
| 17A | 957366 | Уплотнительное кольцо | 1 |
| 19 | A852122 | Адаптер | 1 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
