Поворот мотион сигнализация — HITACHI ZX135UR

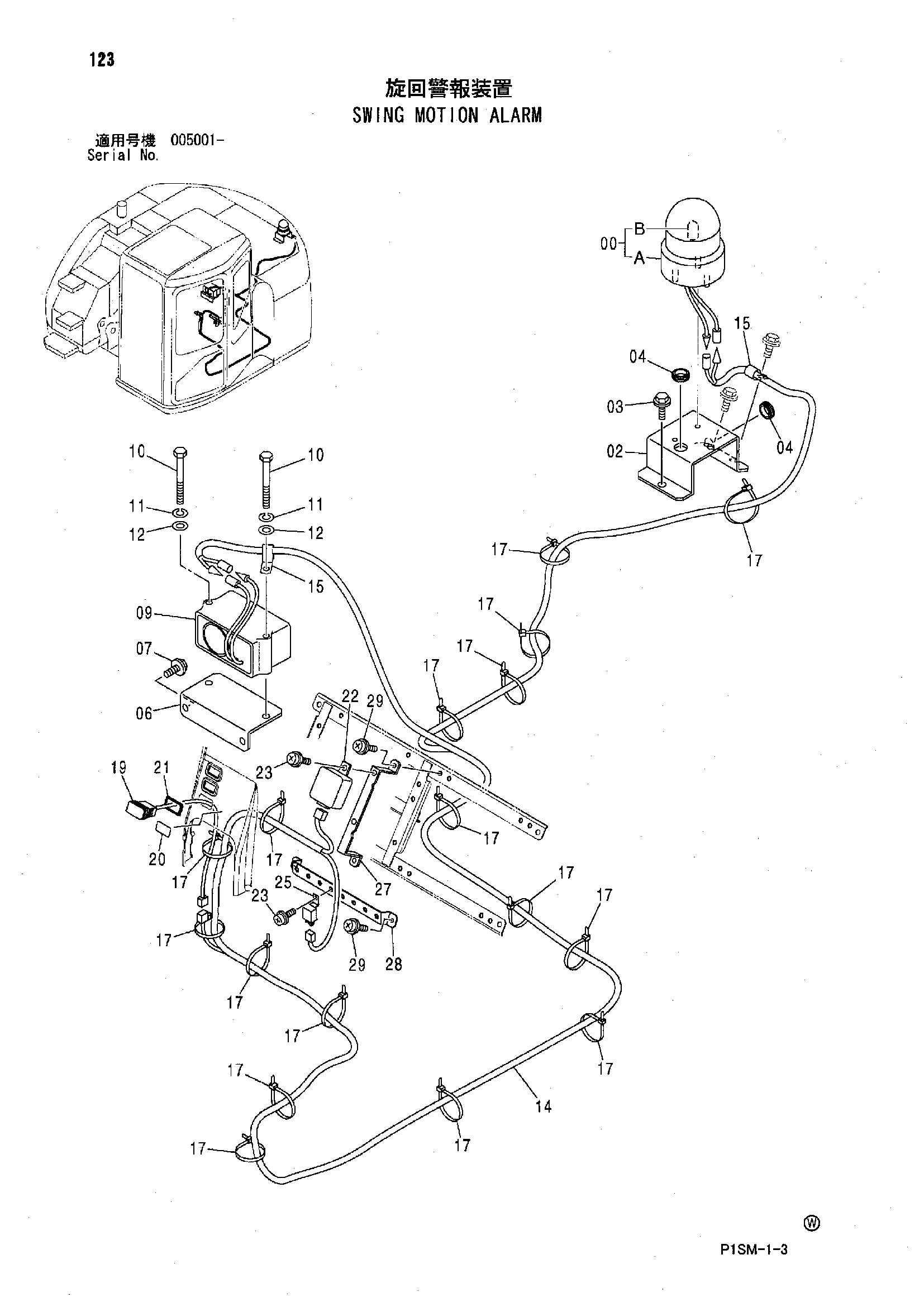

Заводская схема «Поворот мотион сигнализация» для HITACHI ZX135UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4310604 | Патлите | 1 |
| 00A | 4614254 | Крышка | 1 |
| 00B | 4619772 | Лампа | 1 |
| 02 | 4452124 | Кронштейн | 1 |
| 03 | J271020 | Болт с шайбой | 1 |
| 04 | 94-2816 | Резиновая втулка | 2 |
| 06 | 8083619 | Кронштейн | 1 |
| 07 | J271025 | Болт с шайбой | 2 |
| 09 | 4179752 | Зуммер | 1 |
| 10 | J900800 | Болт | 2 |
| 11 | A590908 | Пружинная шайба | 2 |
| 12 | A590108 | Плоская шайба | 2 |
| 14 | 2048308 | Жгут проводов | 1 |
| 15 | 4190261 | Зажим | 2 |
| 17 | 4055312 | Ленточный зажим | 17 |
| 19 | 4352947 | Выключатель | 1 |
| 20 | 4442856 | Информационная табличка | 1 |
| 21 | 4469960 | Резиновое уплотнение | 1 |
| 22 | 4428213 | Блок | 1 |
| 23 | J460614 | Винт с шайбой | 2 |
| 25 | 4414207 | Реле | 1 |
| 27 | 9758377 | Кронштейн | 1 |
| 28 | 8087196 | Кронштейн | 1 |
| 29 | J460614 | Винт с шайбой | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
