Крышка (5) — HITACHI ZX135UR

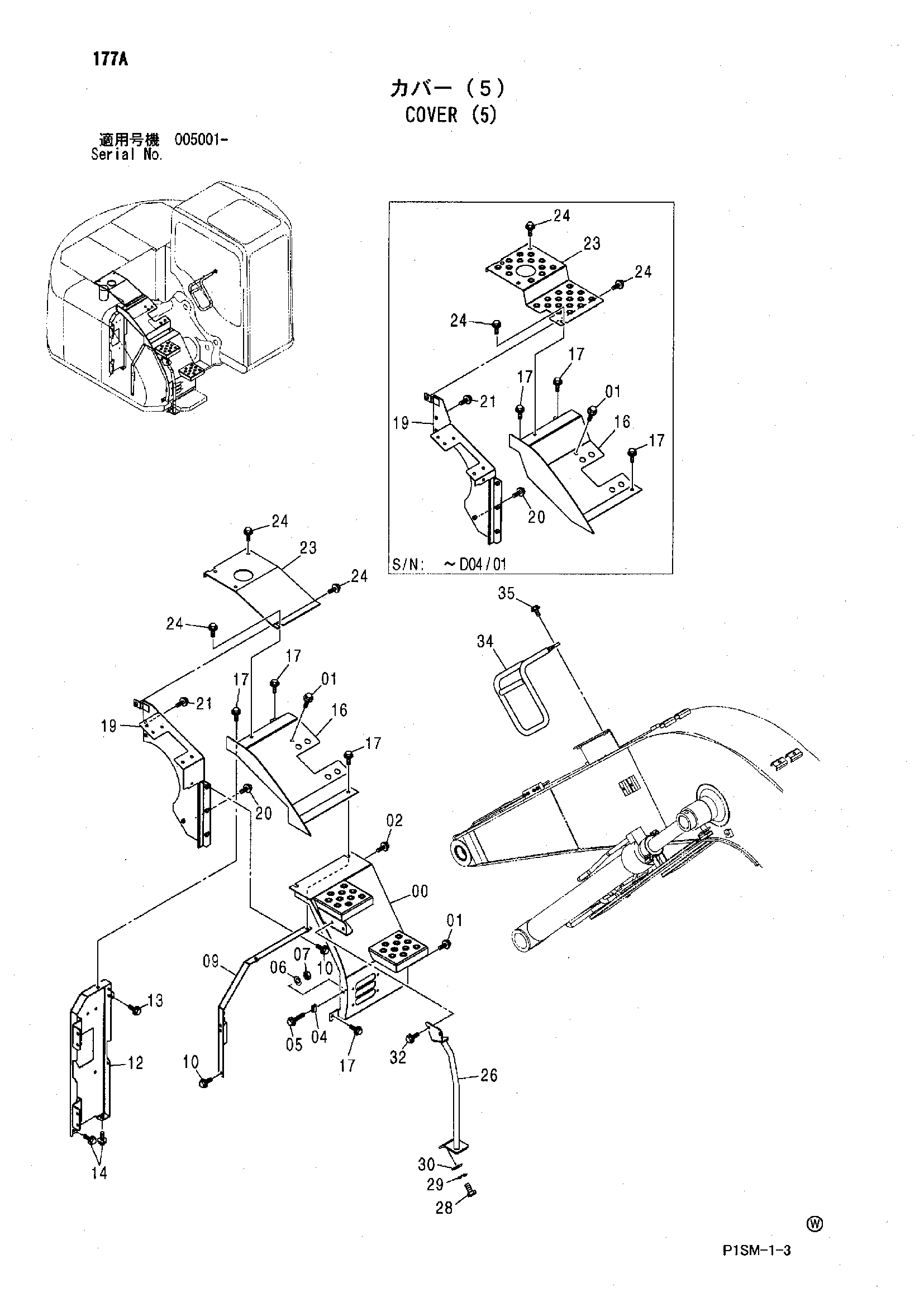

Заводская схема «Крышка (5)» для HITACHI ZX135UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6020745 | Крышка | 1 |
| 01 | J021030 | Болт с шайбой | 2 |
| 01 | J271030 замена: J901030 | Болт с шайбой | 2 |
| 02 | J031030 | Болт с шайбой | 3 |
| 02 | J281030 замена: J901030 | Болт с шайбой | 3 |
| 04 | 4424157 | Ограничитель | 1 |
| 05 | J020640 | Болт с шайбой | 1 |
| 05 | J260640 замена: J900640 | Болт с шайбой | 1 |
| 06 | A590106 | Плоская шайба | 1 |
| 07 | M500605 | Гайка | 1 |
| 09 | 7041416 | Опора | 1 |
| 10 | J021030 | Болт с шайбой | 2 |
| 10 | J271030 замена: J901030 | Болт с шайбой | 2 |
| 12 | 7041723 | Опора | 1 |
| 13 | J021025 | Болт с шайбой | 1 |
| 13 | J271025 замена: J901025 | Болт с шайбой | 1 |
| 14 | J021030 | Болт с шайбой | 2 |
| 14 | J271030 замена: J901030 | Болт с шайбой | 2 |
| 16 | 7041804 | Крышка | 1 |
| 16 | 7046077 | Крышка | 1 |
| 17 | J031030 | Болт с шайбой | 5 |
| 17 | J281030 замена: J901030 | Болт с шайбой | 5 |
| 19 | 7041803 | Крышка | 1 |
| 19 | 7046078 | Крышка | 1 |
| 20 | J021035 | Болт с шайбой | 1 |
| 20 | J271035 замена: J901035 | Болт с шайбой | 1 |
| 21 | J031030 | Болт с шайбой | 2 |
| 21 | J281030 замена: J901030 | Болт с шайбой | 2 |
| 23 | 7041812 | Крышка | 1 |
| 23 | 7047108 | Крышка | 1 |
| 24 | J031030 | Болт с шайбой | 5 |
| 24 | J281030 замена: J901030 | Болт с шайбой | 5 |
| 26 | 8088048 | Стойка | 1 |
| 28 | J921235 | Болт | 2 |
| 29 | A590912 | Пружинная шайба | 2 |
| 30 | A590112 | Плоская шайба | 2 |
| 32 | J021030 | Болт с шайбой | 2 |
| 32 | J271030 замена: J901030 | Болт с шайбой | 2 |
| 34 | 8067265 | Стойка | 1 |
| 35 | J021235 | Болт с шайбой | 2 |
| 35 | J271235 замена: J901235 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
