Дренажные трубопроводы — HITACHI ZX135UR

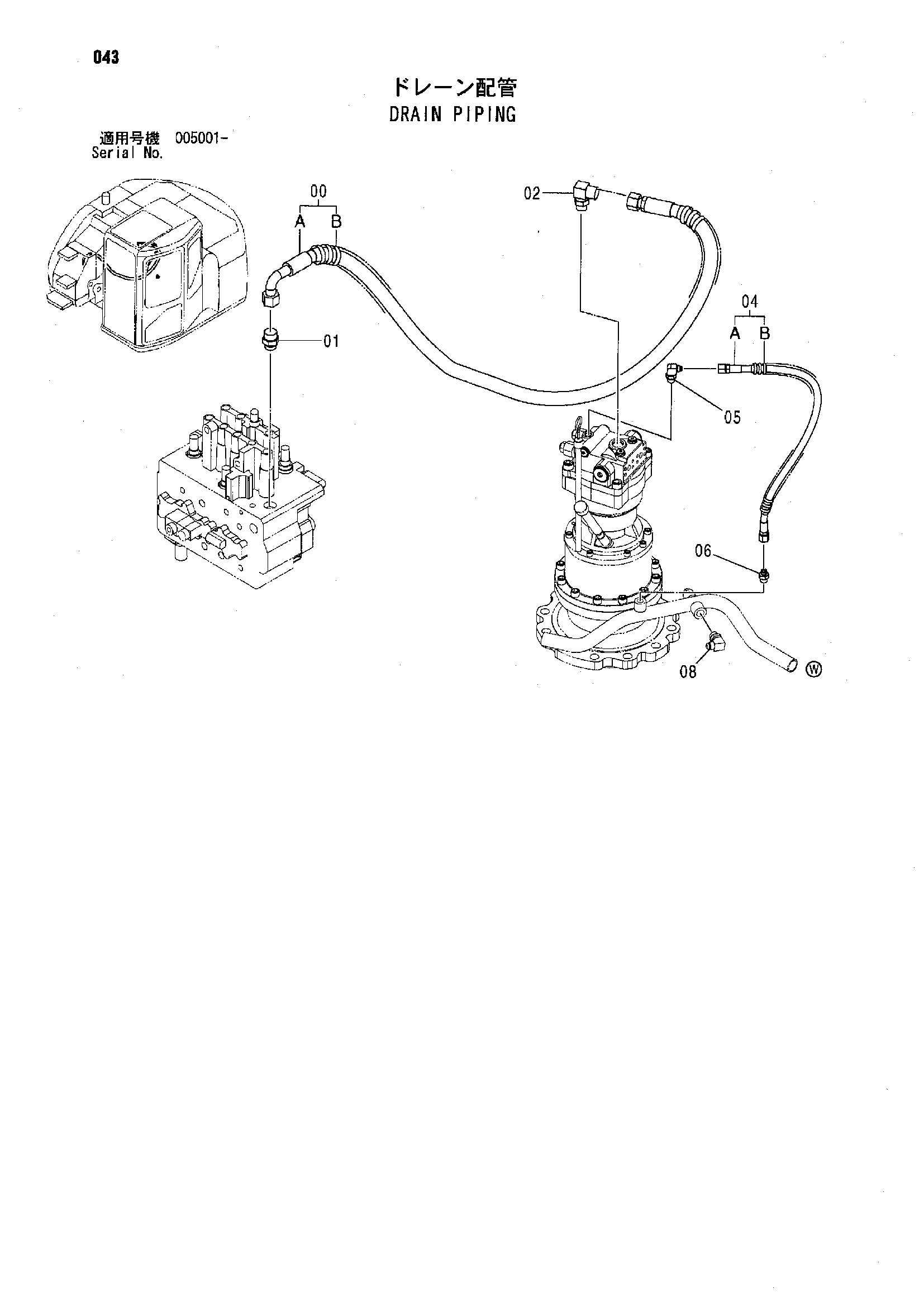

Заводская схема «Дренажные трубопроводы» для HITACHI ZX135UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9201692 | Шланг в сборе | 1 |
| 00A | 4387251 | Шланг | 1 |
| 00B | 4327294 | Защитный кожух | 4 |
| 01 | A853166 | Адаптер | 1 |
| 01A | 4506424 | Уплотнительное кольцо | 1 |
| 02 | A853366 | Угловой штуцер | 1 |
| 02A | 4506424 | Уплотнительное кольцо | 1 |
| 04 | 9206906 | Шланг в сборе | 1 |
| 04A | 4446587 | Шланг | 1 |
| 04B | 4327293 | Защитный кожух | 1 |
| 05 | A852333 | Угловой штуцер | 1 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | A852133 | Адаптер | 1 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | A852344 | Угловой штуцер | 1 |
| 08A | 4506418 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
