Гидролинии рабочего оборудования — HITACHI ZX135UR

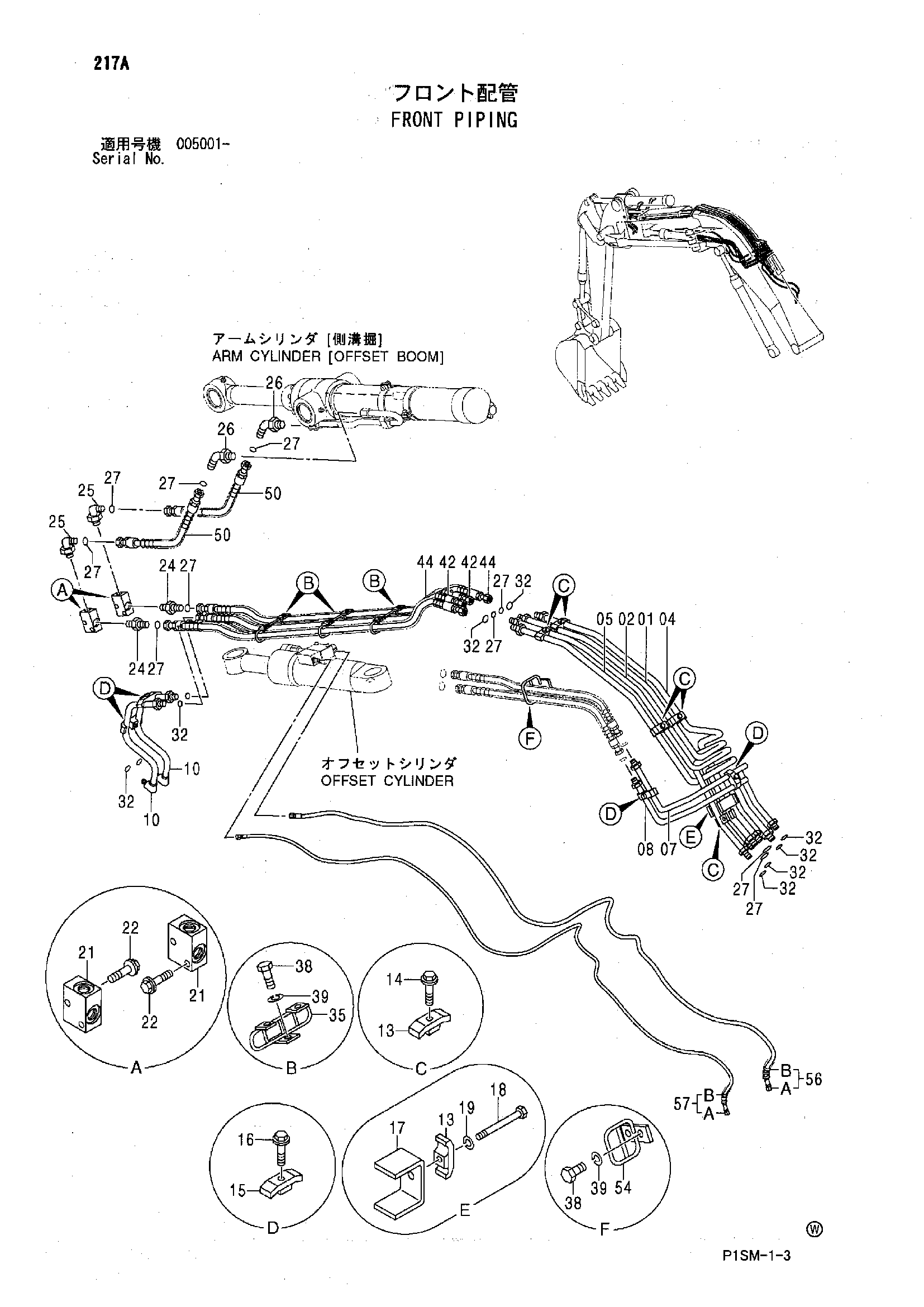

Заводская схема «Гидролинии рабочего оборудования» для HITACHI ZX135UR. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	7037222	Трубка	1
02	7037223	Трубка	1
04	7037224	Трубка	1
05	7037225	Трубка	1
07	8077611	Трубка	1
08	8077663	Трубка	1
10	8076628	Трубка	2
13	4141806	Хомут трубки	6
14	J011260	Болт с шайбой	5
14	J271260 замена: J901260	Болт с шайбой	5
15	4189858	Хомут трубки	4
16	J011250	Болт с шайбой	4
16	J271250 замена: J901250	Болт с шайбой	4
17	4421514	Проставка	1
18	J901202	Болт	1
19	A590912	Пружинная шайба	1
21	4429670	Блок	2
22	J011070	Болт с шайбой	4
22	J271070 замена: J901070	Болт с шайбой	4
24	A853166	Адаптер	2
24A	4506424	Уплотнительное кольцо	1
25	A853366	Угловой штуцер	2
25A	4506424	Уплотнительное кольцо	1
26	A853266	Угловой штуцер	2
26A	4506424	Уплотнительное кольцо	1
27	4187308	Уплотнительное кольцо	10
32	4138938	Уплотнительное кольцо	10
35	8078285	Кронштейн	3
38	J901225	Болт	8
39	A590912	Пружинная шайба	8
42	4429999	Шланг	2
44	4429998	Шланг	2
50	4425333 замена: 4601946	Шланг	2
50	4601946	Шланг	2
54	9759620	Кронштейн	1
55	4055312	Ленточный зажим	17
56	9220575	Шланг в сборе	1
56	9242002	Шланг в сборе	1
56A	4484712	Шланг	1
56A	4623819	Шланг	1
56B	4327293	Защитный кожух	4
57	9220576	Шланг в сборе	1
57	9242001	Шланг в сборе	1
57A	4484713	Шланг	1
57A	4623818	Шланг	1
57B	4327293	Защитный кожух	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX135UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
