Основные гидролинии (2) — HITACHI ZX135UR

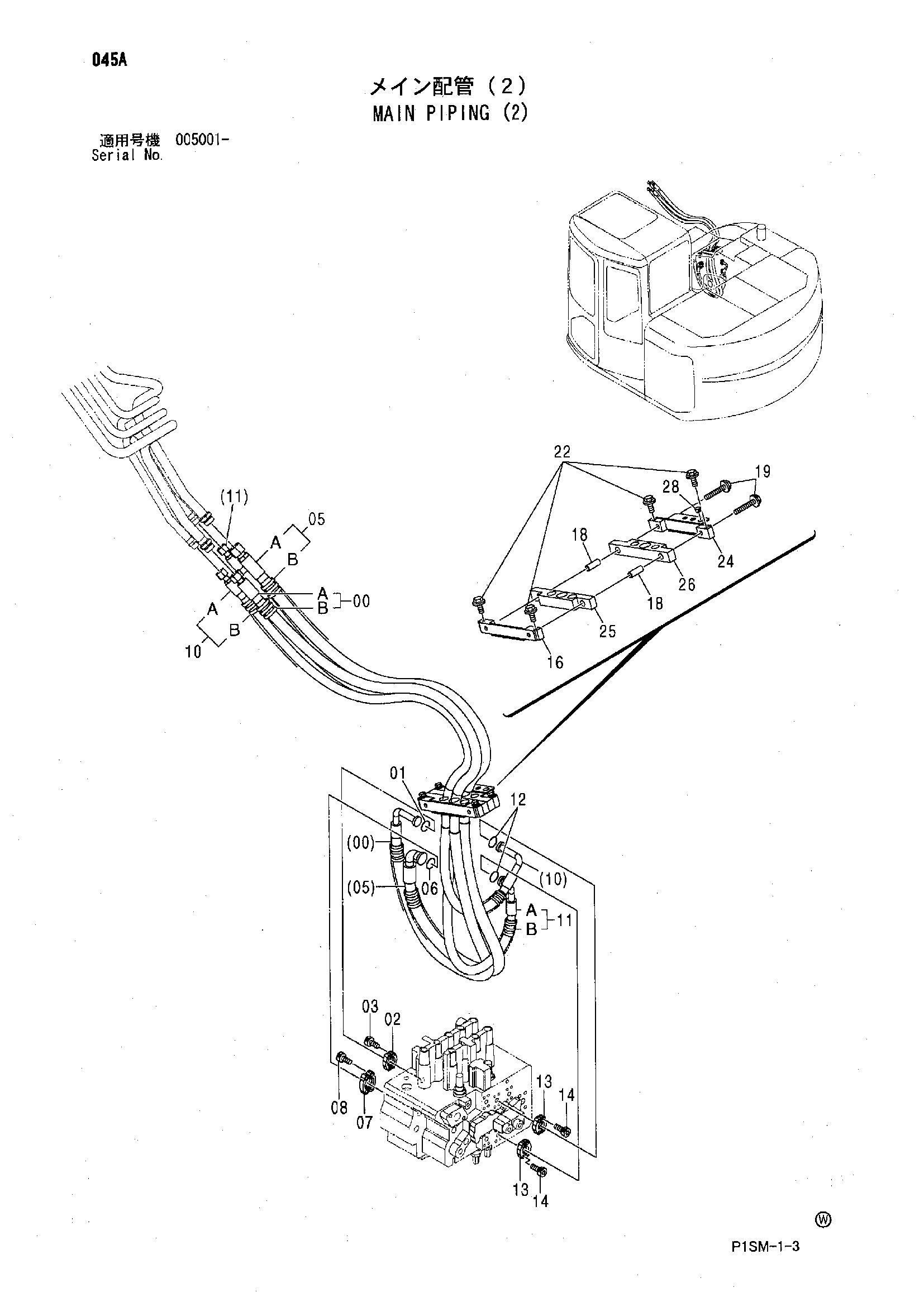

Заводская схема «Основные гидролинии (2)» для HITACHI ZX135UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9210453 | Шланг в сборе | 1 |
| 00 | 9238974 замена: 9249861 | Шланг в сборе | 1 |
| 00 | 9249861 | Шланг в сборе | 1 |
| 00A | 4468499 | Шланг | 1 |
| 00A | 4619675 | Шланг | 1 |
| 00A | 4631970 | Шланг | 1 |
| 00B | 4327294 | Защитный кожух | 6 |
| 01 | 4510167 | Уплотнительное кольцо | 1 |
| 02 | 4510173 | Разъёмный фланец | 2 |
| 03 | J780825 | Болт с внутренним шестигранником | 4 |
| 05 | 9210452 | Шланг в сборе | 1 |
| 05 | 9238975 замена: 9247750 | Шланг в сборе | 1 |
| 05 | 9247750 | Шланг в сборе | 1 |
| 05A | 4468497 | Шланг | 1 |
| 05A | 4619676 | Шланг | 1 |
| 05A | 4631971 | Шланг | 1 |
| 05B | 4327294 | Защитный кожух | 6 |
| 06 | 971489 | Уплотнительное кольцо | 1 |
| 07 | 986910 | Разъёмный фланец | 2 |
| 08 | J781030 | Болт с внутренним шестигранником | 4 |
| 10 | 9210451 | Шланг в сборе | 1 |
| 10 | 9238976 замена: 9246648 | Шланг в сборе | 1 |
| 10 | 9246648 замена: 9247751 | Шланг в сборе | 1 |
| 10 | 9247751 | Шланг в сборе | 1 |
| 10A | 4468494 | Шланг | 1 |
| 10A | 4619677 замена: 4630627 | Шланг | 1 |
| 10A | 4630627 | Шланг | 1 |
| 10A | 4631972 | Шланг | 1 |
| 10B | 4327294 | Защитный кожух | 4 |
| 10B | 4327294 | Защитный кожух | 5 |
| 11 | 9210450 | Шланг в сборе | 1 |
| 11 | 9238977 замена: 9246648 | Шланг в сборе | 1 |
| 11 | 9246649 замена: 9247752 | Шланг в сборе | 1 |
| 11 | 9247752 | Шланг в сборе | 1 |
| 11A | 4468490 | Шланг | 1 |
| 11A | 4619678 замена: 4630628 | Шланг | 1 |
| 11A | 4630628 | Шланг | 1 |
| 11A | 4631973 | Шланг | 1 |
| 11B | 4327294 | Защитный кожух | 5 |
| 11B | 4327294 | Защитный кожух | 6 |
| 12 | 4510167 | Уплотнительное кольцо | 2 |
| 13 | 4510173 | Разъёмный фланец | 4 |
| 14 | J780825 | Болт с внутренним шестигранником | 8 |
| 16 | 8076645 | Кронштейн | 1 |
| 18 | 4428830 | Проставка | 2 |
| 19 | J021090 | Болт с шайбой | 2 |
| 19 | J271090 замена: J901090 | Болт с шайбой | 2 |
| 22 | J021030 | Болт с шайбой | 4 |
| 22 | J271030 замена: J901030 | Болт с шайбой | 4 |
| 24 | 8089008 | Кронштейн | 1 |
| 25 | 3087778 | Хомут шланга | 1 |
| 25 | 4619682 | Хомут шланга | 1 |
| 26 | 3087780 | Хомут шланга | 1 |
| 26 | 4619681 | Хомут шланга | 1 |
| 28 | 4381266 | Пробка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
