Рукоять 2.13m — HITACHI ZX135UR

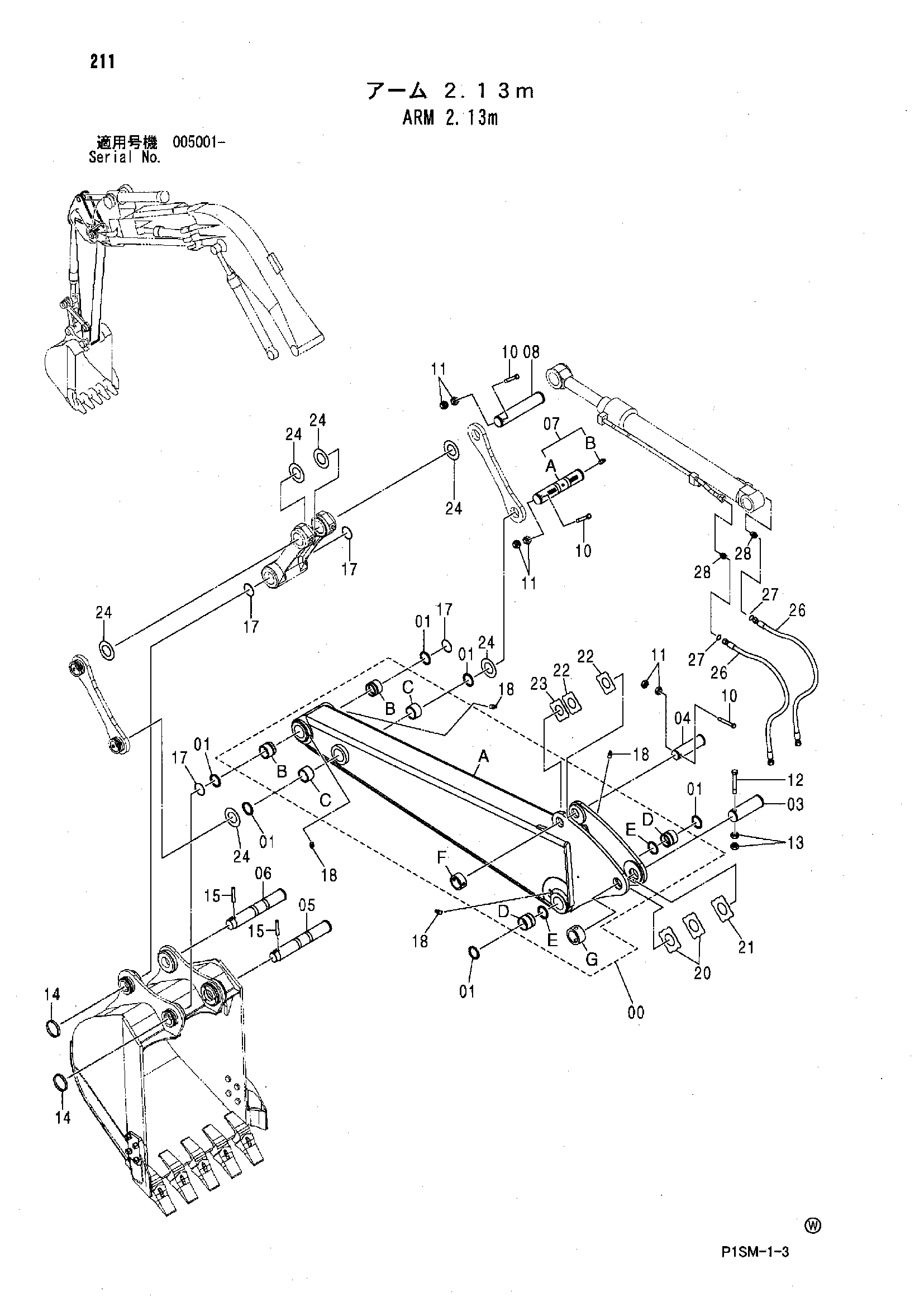

Заводская схема «Рукоять 2.13m» для HITACHI ZX135UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7041679 | Рукоять в сборе | 1 |
| 00A | 6020676 | Рукоять | 1 |
| 00B | 4424953 | Втулка | 2 |
| 00C | 4344898 | Втулка | 2 |
| 00D | 4429942 | Втулка | 2 |
| 00E | 4065687 | Пылезащитное уплотнение | 2 |
| 00F | 4434951 | Ограничитель | 1 |
| 00G | 4434952 | Ограничитель | 1 |
| 01 | 4065687 | Пылезащитное уплотнение | 6 |
| 03 | 3089156 | Палец | 1 |
| 04 | 4402925 | Палец | 1 |
| 05 | 3089243 | Палец | 1 |
| 06 | 3089242 | Палец | 1 |
| 07 | 9193963 | Палец в сборе | 1 |
| 07A | 3089106 | Палец | 1 |
| 07B | J75481 | Пресс-маслёнка | 1 |
| 08 | 3089103 | Палец | 1 |
| 10 | 4435123 | Стопорный палец | 3 |
| 11 | J950016 | Гайка | 6 |
| 12 | 4435125 | Стопорный палец | 1 |
| 13 | J950020 | Гайка | 2 |
| 14 | 4098716 | Кольцо | 2 |
| 15 | 4098717 | Палец | 2 |
| 17 | 4276696 | Уплотнительное кольцо | 4 |
| 18 | J75481 | Пресс-маслёнка | 4 |
| 20 | 4444288 | Упорная пластина 1.0mm | 2 |
| 21 | 4444289 | Упорная пластина 2.0mm | 1 |
| 22 | 4444839 | Упорная пластина 1.0mm | 2 |
| 23 | 4444840 | Упорная пластина 2.0mm | 1 |
| 24 | 4450010 | Упорная пластина 1.0mm | 6 |
| 26 | 4421492 | Шланг | 2 |
| 27 | 4138938 | Уплотнительное кольцо | 4 |
| 28 | A853144 | Адаптер | 2 |
| 28A | 4506418 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
