Стрела гидроцилиндр. (левый) — HITACHI ZX135UR

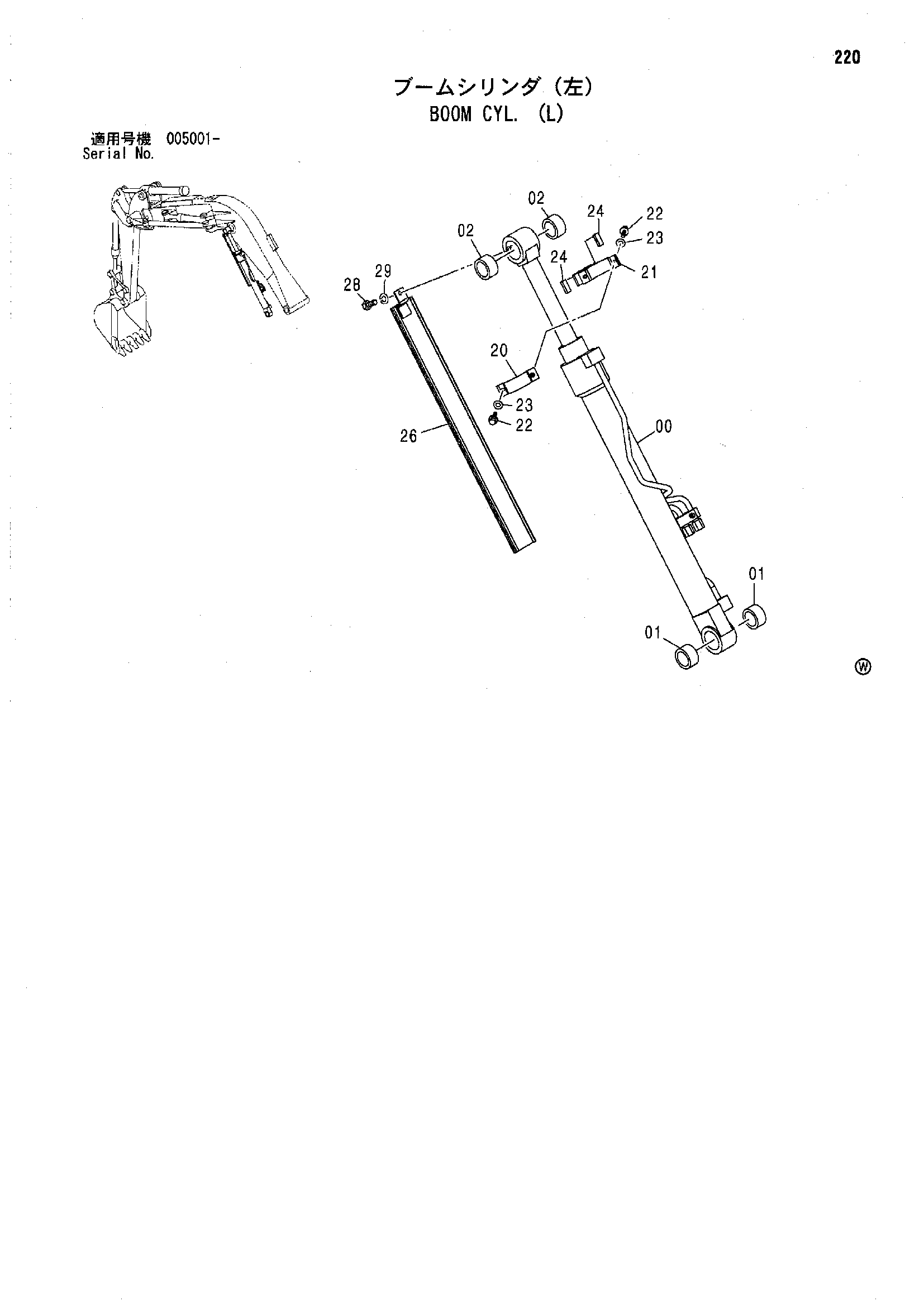

Заводская схема «Стрела гидроцилиндр. (левый)» для HITACHI ZX135UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00-02 | 9209308 | Гидроцилиндр стрелы | 1 |
| 00 | 4466968 | Гидроцилиндр стрелы | 1 |
| 01 | 4352638 | Втулка | 2 |
| 02 | 4352400 | Втулка | 2 |
| 20-29 | 9188742 | Защита в сборе | 1 |
| 20 | 8078628 | Хомут | 1 |
| 21 | 8078631 | Хомут | 1 |
| 22 | J011040 | Болт с шайбой | 2 |
| 22 | J271040 замена: J901040 | Болт с шайбой | 2 |
| 23 | A590110 | Плоская шайба | 2 |
| 24 | 4352044 | Резиновая прокладка | 2 |
| 26 | 8080818 | Крышка | 1 |
| 28 | J901625 | Болт | 1 |
| 29 | A590916 | Пружинная шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
