Каталог запчастей HITACHI
Электрооборудование (C) — HITACHI ZX130W

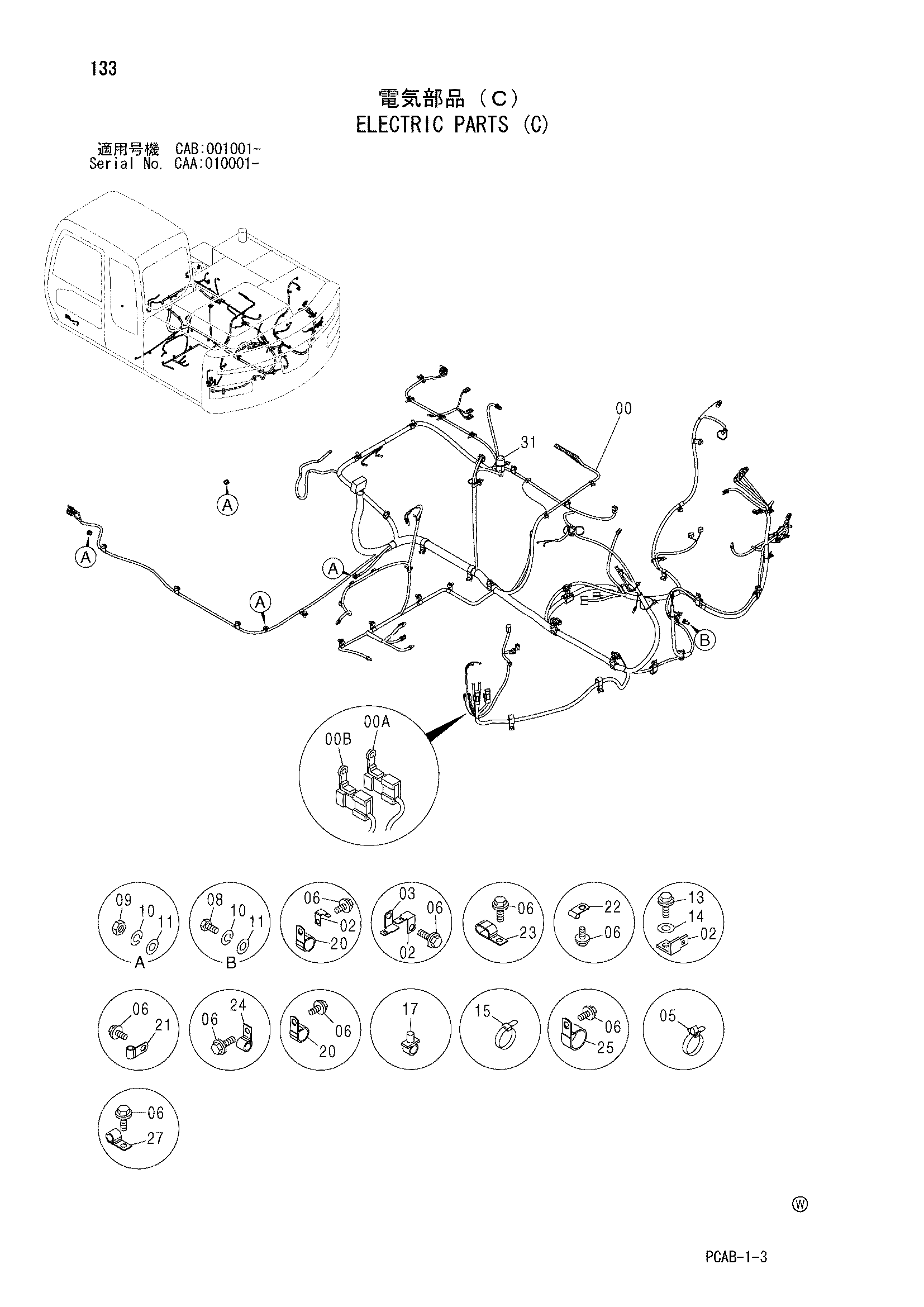

Заводская схема «Электрооборудование (C)» для HITACHI ZX130W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 0004811 | Жгут проводов | 1 |
| 00A | 4423418 | Фусибле-линк | 1 |
| 00B | 4315323 | Фусибле-линк | 1 |
| 02 | 4257159 | Кронштейн | 6 |
| 03 | 4418301 | Кронштейн | 1 |
| 05 | 4254600 | Зажим | 8 |
| 06 | J011020 | Болт с шайбой | 34 |
| 06 | J271020 замена: J901020 | Болт с шайбой | 34 |
| 08 | J901025 | Болт | 1 |
| 09 | J950010 | Гайка | 4 |
| 10 | A590910 | Пружинная шайба | 5 |
| 11 | A590110 | Плоская шайба | 5 |
| 13 | J900812 | Болт | 1 |
| 14 | A590108 | Плоская шайба | 1 |
| 15 | 4055312 | Ленточный зажим | 13 |
| 17 | 4449250 | Зажим | 3 |
| 20 | 4192035 | Зажим (28) | 2 |
| 21 | 4190275 | Зажим (14) | 6 |
| 22 | 4190261 | Зажим (10) | 9 |
| 23 | 4190282 | Зажим (18X2) | 5 |
| 24 | 4190273 | Зажим (18) | 2 |
| 25 | 4190274 | Зажим (20) | 4 |
| 27 | 4190264 | Зажим (35) | 3 |
| 31 | 4207239 | Колпачок | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX130W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
