Пилотные гидролинии (C-1) — HITACHI ZX130W

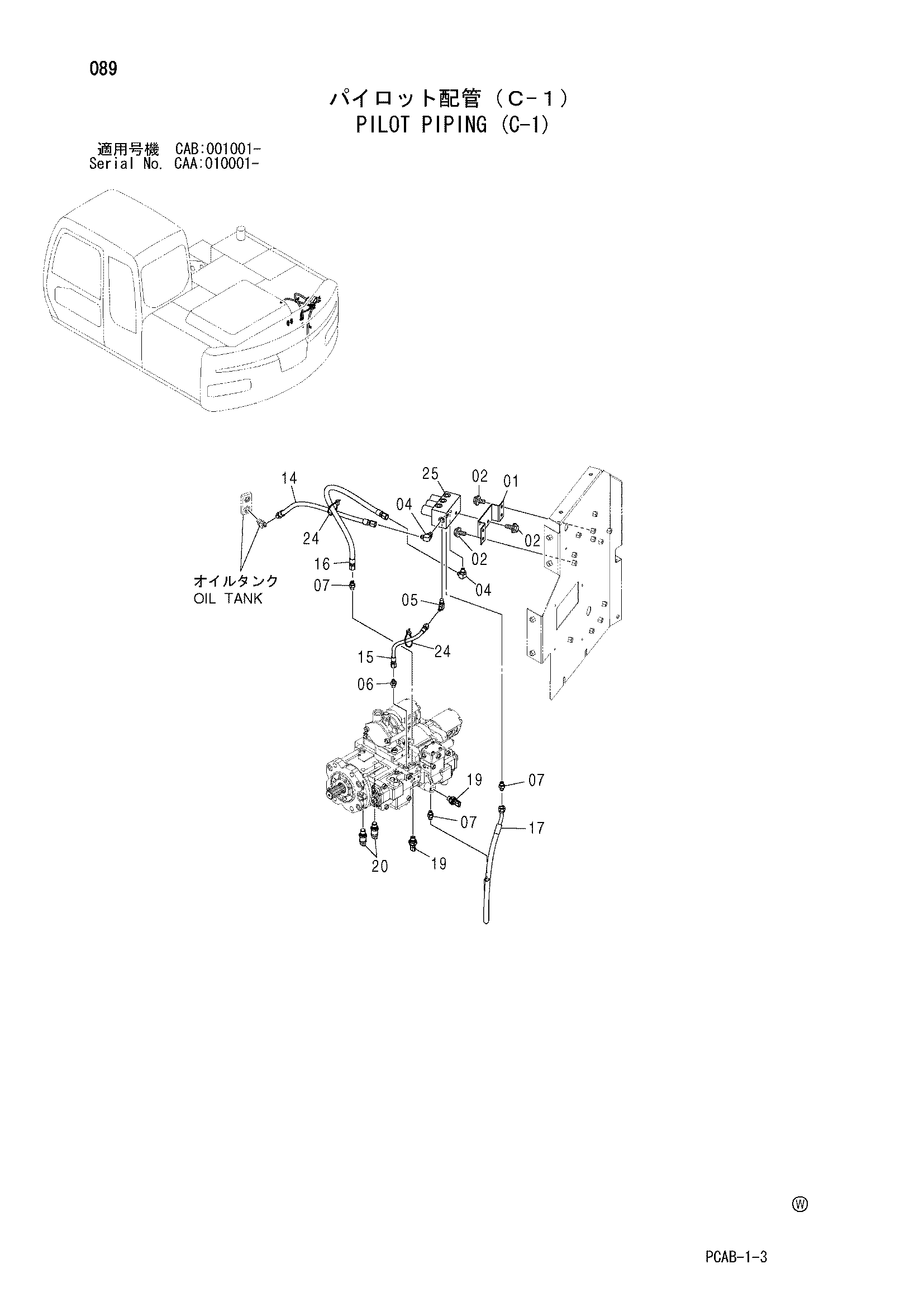

Заводская схема «Пилотные гидролинии (C-1)» для HITACHI ZX130W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 3094133 | Кронштейн | 1 |
| 02 | J011020 | Болт с шайбой | 6 |
| 02 | J271020 замена: J901020 | Болт с шайбой | 6 |
| 04 | A852323 | Угловой штуцер | 2 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 05 | A852322 | Угловой штуцер | 1 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 06 | A852122 | Адаптер | 1 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | A852123 | Адаптер | 3 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 14 | 4480077 | Шланг | 1 |
| 15 | 4480078 | Шланг | 1 |
| 16 | 4485574 | Шланг | 1 |
| 17 | 4485575 | Шланг | 1 |
| 19 | 4436536 | Датчик давления | 2 |
| 19A | 4153095 | Уплотнительное кольцо | 1 |
| 20 | 4436271 | Датчик давления | 2 |
| 20A | 4365826 | Уплотнительное кольцо | 1 |
| 24 | 4055312 | Ленточный зажим | 2 |
| 25 | 9223057 | Электромагнитный клапан | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX130W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
