Основные гидролинии (гидромолот, гидроножницы) (2P-BOOM) — HITACHI ZX130W

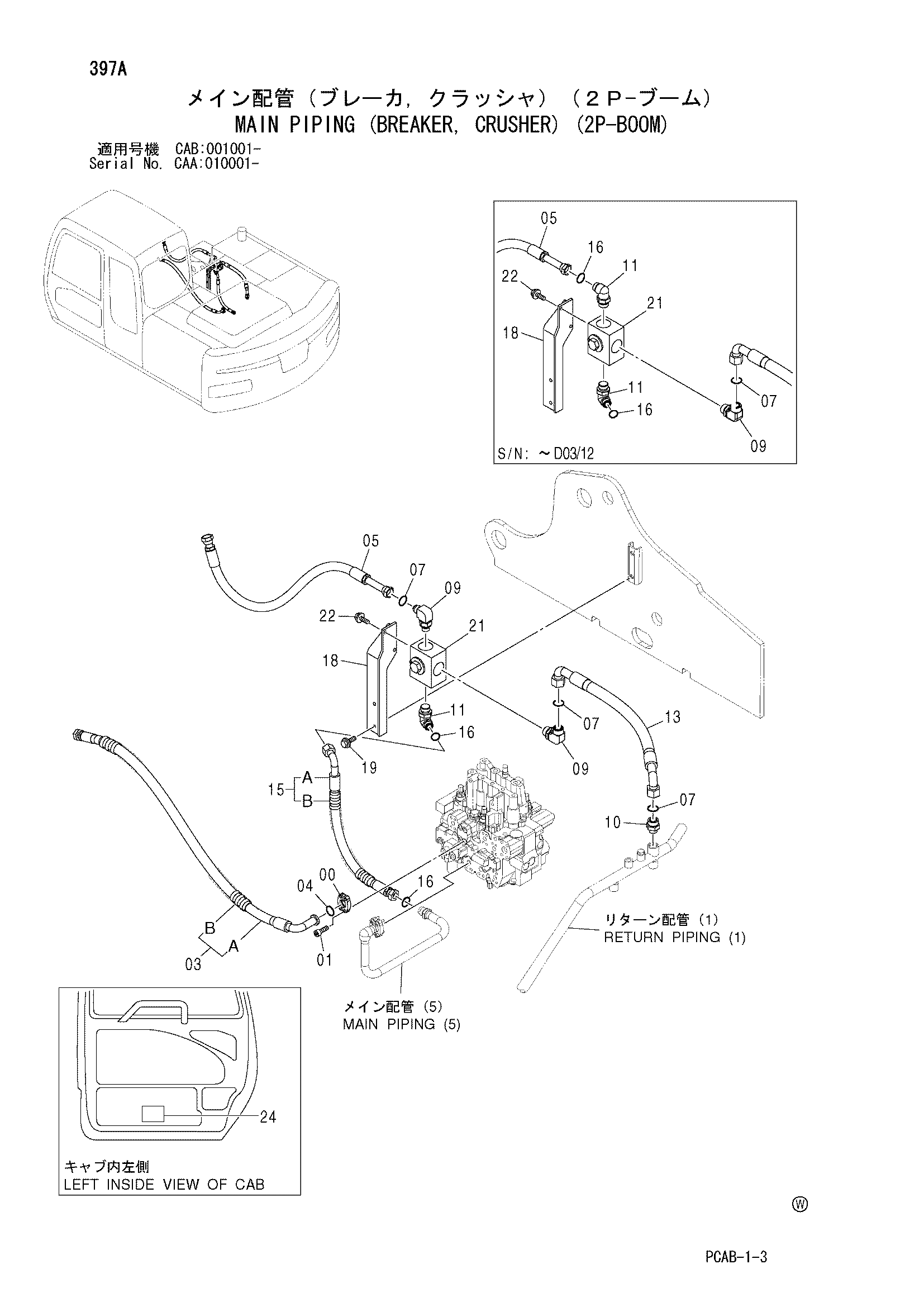

Заводская схема «Основные гидролинии (гидромолот, гидроножницы) (2P-BOOM)» для HITACHI ZX130W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 986910 | Разъёмный фланец | 2 |
| 01 | J781030 | Болт с внутренним шестигранником | 4 |
| 03 | 9224127 | Шланг в сборе | 1 |
| 03A | 4600245 | Шланг | 1 |
| 03B | 4327294 | Защитный кожух | 4 |
| 04 | 971489 | Уплотнительное кольцо | 1 |
| 05 | 4612170 замена: 4627716 | Шланг | 1 |
| 05 | 4627716 | Шланг | 1 |
| 07 | 4187328 | Уплотнительное кольцо | 2 |
| 07 | 4187328 | Уплотнительное кольцо | 3 |
| 09 | A853388 | Угловой штуцер | 1 |
| 09 | A853388 | Угловой штуцер | 2 |
| 09A | 4506429 | Уплотнительное кольцо | 1 |
| 10 | A853168 | Адаптер | 1 |
| 10A | 4506424 | Уплотнительное кольцо | 1 |
| 11 | A853386 | Угловой штуцер | 2 |
| 11 | A853386 | Угловой штуцер | 1 |
| 11A | 4506429 | Уплотнительное кольцо | 1 |
| 13 | 4600242 | Шланг | 1 |
| 15 | 9238125 | Шланг в сборе | 1 |
| 15A | 4474901 | Шланг | 1 |
| 15B | 4327294 | Защитный кожух | 1 |
| 16 | 4187308 | Уплотнительное кольцо | 3 |
| 16 | 4187308 | Уплотнительное кольцо | 2 |
| 18 | 8095475 | Кронштейн | 1 |
| 19 | J011235 | Болт с шайбой | 2 |
| 19 | J271235 замена: J901235 | Болт с шайбой | 2 |
| 21 | 4455599 | Клапан селектор | 1 |
| 22 | J011230 | Болт с шайбой | 2 |
| 22 | J271230 замена: J901230 | Болт с шайбой | 2 |
| 24 | 3100948 | Информационная табличка | 1 |
| 24 | 3098295 | Информационная табличка (дуткх) | 1 |
| 24 | 3098297 | Информационная табличка (герман) | 1 |
| 24 | 3098305 | Информационная табличка (френкх) | 1 |
| 24 | 3098293 | Информационная табличка (италиан) | 1 |
| 24 | 3098291 | Информационная табличка (спанисх) | 1 |
| 24 | 3098303 | Информационная табличка (данисх) | 1 |
| 24 | 3098299 | Информационная табличка (португуесе) | 1 |
| 24 | 3098307 | Информационная табличка (норвегиан) | 1 |
| 24 | 3098309 | Информационная табличка (сведисх) | 1 |
| 24 | 3098301 | Информационная табличка (финнисх) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX130W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
