Шланг защита от разрыва клапан трубопроводы (позиционирование) — HITACHI ZX130W

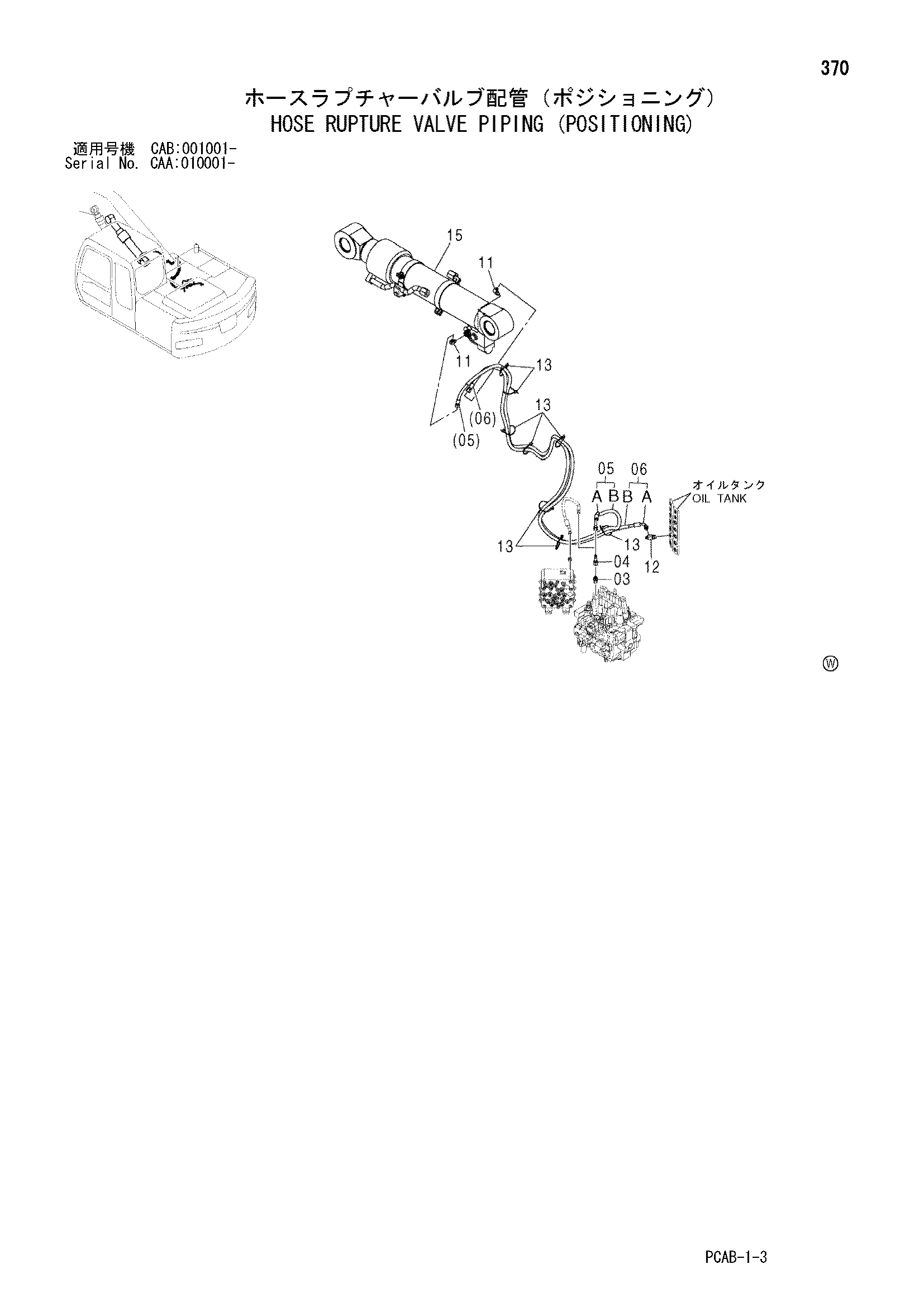

Заводская схема «Шланг защита от разрыва клапан трубопроводы (позиционирование)» для HITACHI ZX130W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 4202422 | Адаптер | 1 |
| 03A | 4509180 | Уплотнительное кольцо | 1 |
| 04 | 4246672 | Соединительный штуцер | 1 |
| 05 | 9233790 | Шланг в сборе | 1 |
| 05A | 4612862 | Шланг | 1 |
| 05B | 4327293 | Защитный кожух | 9 |
| 06 | 9233791 | Шланг в сборе | 1 |
| 06A | 4612863 | Шланг | 1 |
| 06B | 4327293 | Защитный кожух | 7 |
| 11 | A852323 | Угловой штуцер | 2 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 12 | A852433 | Тройник | 1 |
| 12A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | 4055312 | Ленточный зажим | 8 |
| 15 | 4606738 | Гидроцилиндр. позиционирование | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX130W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
