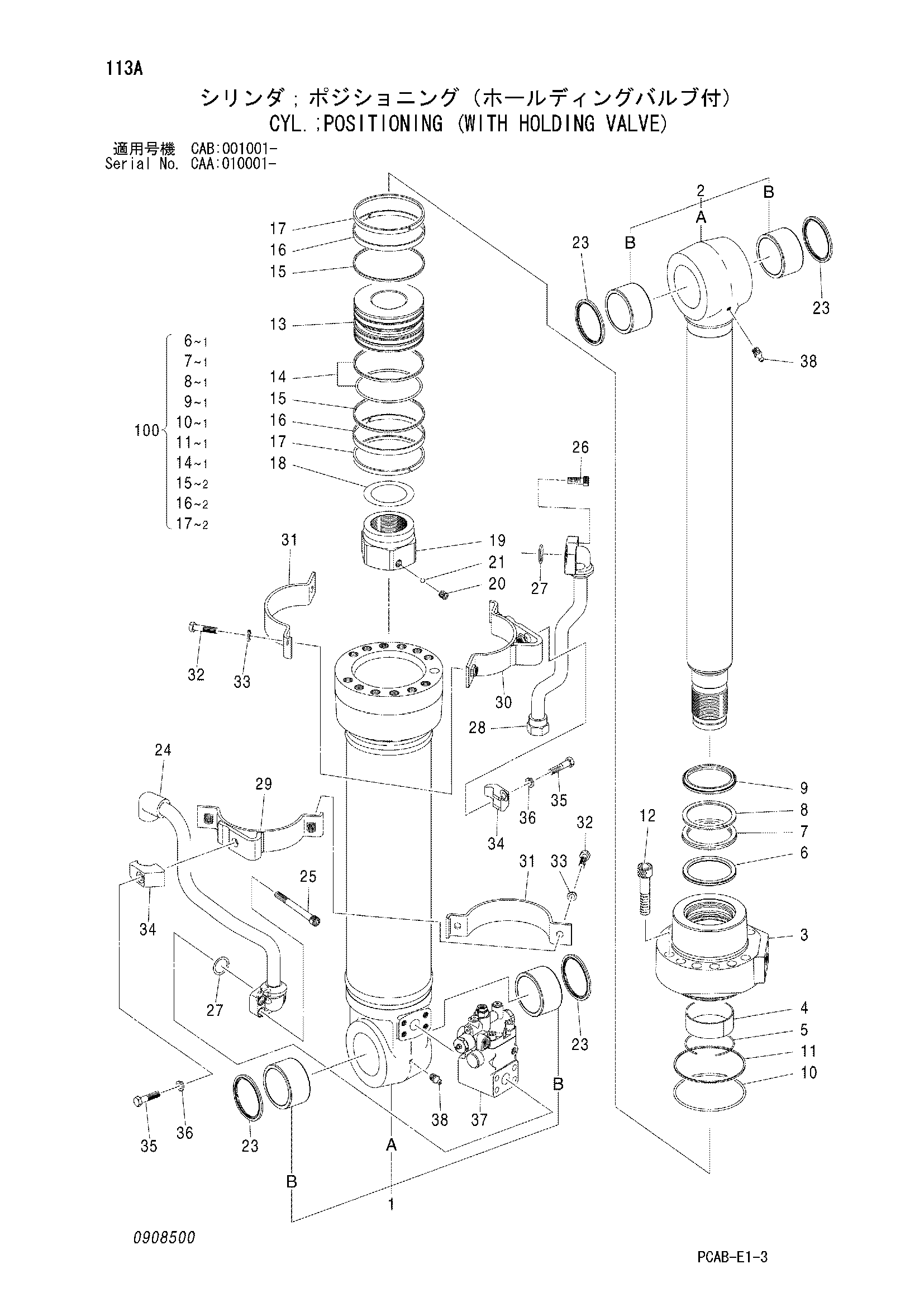

Гидроцилиндр. позиционирование (с удерживающий клапан) — HITACHI ZX130W

Заводская схема «Гидроцилиндр. позиционирование (с удерживающий клапан)» для HITACHI ZX130W. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4606738	Гидроцилиндр. позиционирование	1
1	0908401	Труба гидроцилиндра в сборе	1
1B	4332285	Втулка	2
2	0908402	Шток поршня в сборе	1
2B	4332285	Втулка	2
3	0908403	Головка гидроцилиндра	1
4	0309204	Втулка	1
5	0236905	Стопорное кольцо	1
6	0789106	Кольцо	1
7	0667404	U-образная манжета	1
8	0667405	Опорное кольцо	1
9	0667406	Грязесъёмное кольцо	1
10	A811145	Уплотнительное кольцо	1
11	0871805	Опорное кольцо	1
12	0714306	Болт с внутренним шестигранником	12
13	0908404	Поршень	1
14	0237218	Уплотнительное кольцо	1
15	0871806	Опорное кольцо	2
16	0867307	Направляющее кольцо	2
17	0237220	Направляющее кольцо	2
18	0836111	Регулировочная шайба	1
19	0880607	Гайка	1
20	0352715	Установочный винт	1
21	0104404	Шарик	1
23	4067902	Пылезащитное уплотнение	4
24	4606739	Трубка	1
25	4601887	Болт с внутренним шестигранником	4
26	0150616	Болт с внутренним шестигранником	4
27	984614	Уплотнительное кольцо	2
28	0908406	Трубка	1
29-36	0908407	Комплект лента	1
29	0908408	Лента	1
30	0867314	Лента	1
31	0387311	Лента	2
32	0408815	Болт	4
33	0325913	Шайба	4
34	0309021	Держатель	2
35	0309022	Болт	2
36	0208516	Пружинная шайба	2
37	4606736	Удерживающий клапан	1
38	J75481	Пресс-маслёнка	2
100	4619123	Комплект уплотнений	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX130W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
