Топливоподкачивающий насос — HITACHI ZX130W

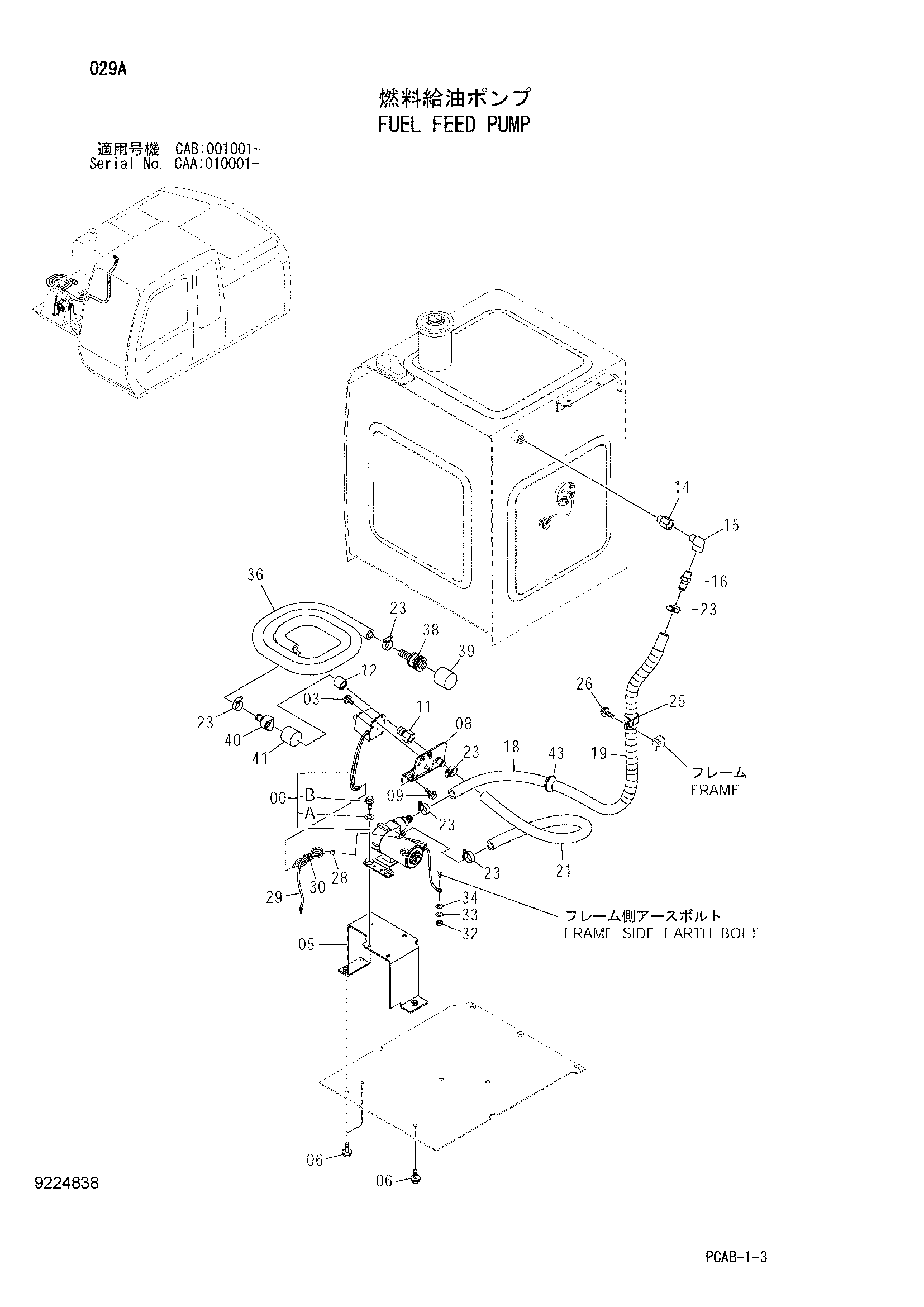

Заводская схема «Топливоподкачивающий насос» для HITACHI ZX130W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4455541 | Насос | 1 |
| 03 | J010616 | Болт с шайбой | 2 |
| 03 | J260616 замена: J900616 | Болт с шайбой | 2 |
| 05 | 8092659 | Кронштейн | 1 |
| 06 | J021025 | Болт с шайбой | 3 |
| 06 | J271025 замена: J901025 | Болт с шайбой | 3 |
| 08 | 8092662 | Кронштейн | 1 |
| 08 | 8094213 | Кронштейн | 1 |
| 09 | J011025 | Болт с шайбой | 2 |
| 09 | J271025 замена: J901025 | Болт с шайбой | 2 |
| 11 | 4122884 | Пробка | 1 |
| 12 | 4122886 | Колпачок | 1 |
| 14 | 4454766 | Адаптер | 1 |
| 15 | 94-0632 | Угловой штуцер | 1 |
| 16 | 4004589 | Соединение | 1 |
| 18 | 4271109 | Шланг | 1 |
| 18 | 4296396 | Шланг | 1 |
| 19 | 4327294 | Защитный кожух | 2 |
| 21 | 4056896 | Топливный шланг | 1 |
| 23 | 4504367 | Хомут шланга | 6 |
| 25 | 4190264 | Зажим | 1 |
| 26 | J011020 | Болт с шайбой | 1 |
| 26 | J271020 замена: J901020 | Болт с шайбой | 1 |
| 28 | 4605353 | Жгут проводов | 1 |
| 29 | 4455876 | Жгут проводов | 1 |
| 30 | 4259220 | Зажим | 1 |
| 32 | M500605 | Гайка | 1 |
| 33 | A590906 | Пружинная шайба | 1 |
| 34 | A590106 | Плоская шайба | 1 |
| 36 | 4051160 | Топливный шланг | 1 |
| 38 | 4122883 | Разъём | 1 |
| 39 | 4122885 | Колпачок | 1 |
| 40 | 4103527 | Сетчатый фильтр | 1 |
| 41 | 4507650 | Сетчатый фильтр | 1 |
| 43 | 4184582 | Резиновая втулка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX130W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
