Основные гидролинии (4) — HITACHI ZX130W

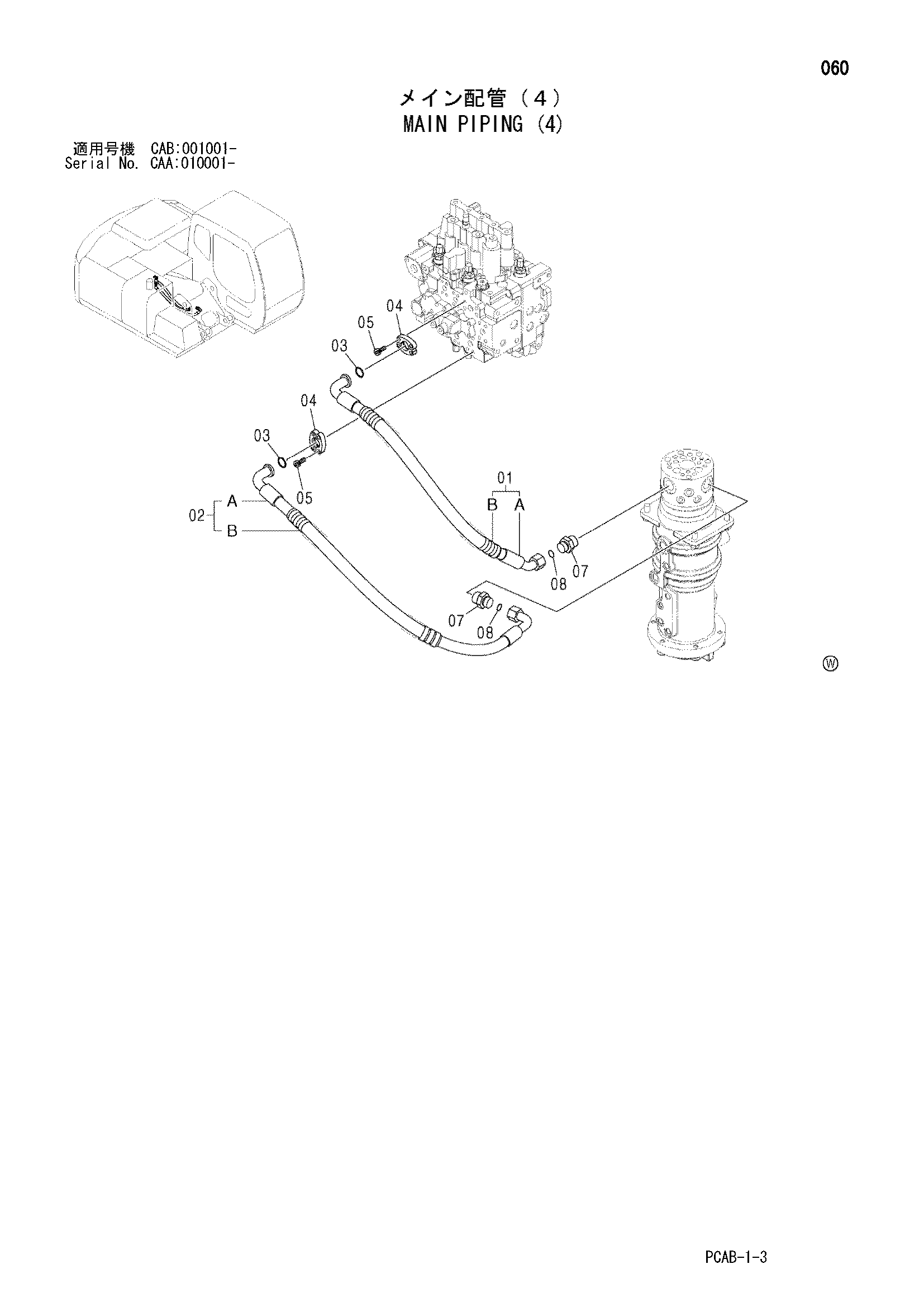

Заводская схема «Основные гидролинии (4)» для HITACHI ZX130W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9214921 | Шланг в сборе | 1 |
| 01A | 4474251 | Шланг | 1 |
| 01B | 4327294 | Защитный кожух | 2 |
| 02 | 9226313 | Шланг в сборе | 1 |
| 02A | 4603237 | Шланг | 1 |
| 02B | 4327294 | Защитный кожух | 2 |
| 03 | 971489 | Уплотнительное кольцо | 2 |
| 04 | 986910 | Разъёмный фланец | 4 |
| 05 | J781030 | Болт с внутренним шестигранником | 8 |
| 07 | A853186 | Адаптер | 2 |
| 07A | 4506429 | Уплотнительное кольцо | 1 |
| 08 | 4187308 | Уплотнительное кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX130W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
