Трансмиссия трубопроводы (водило) — HITACHI ZX130W

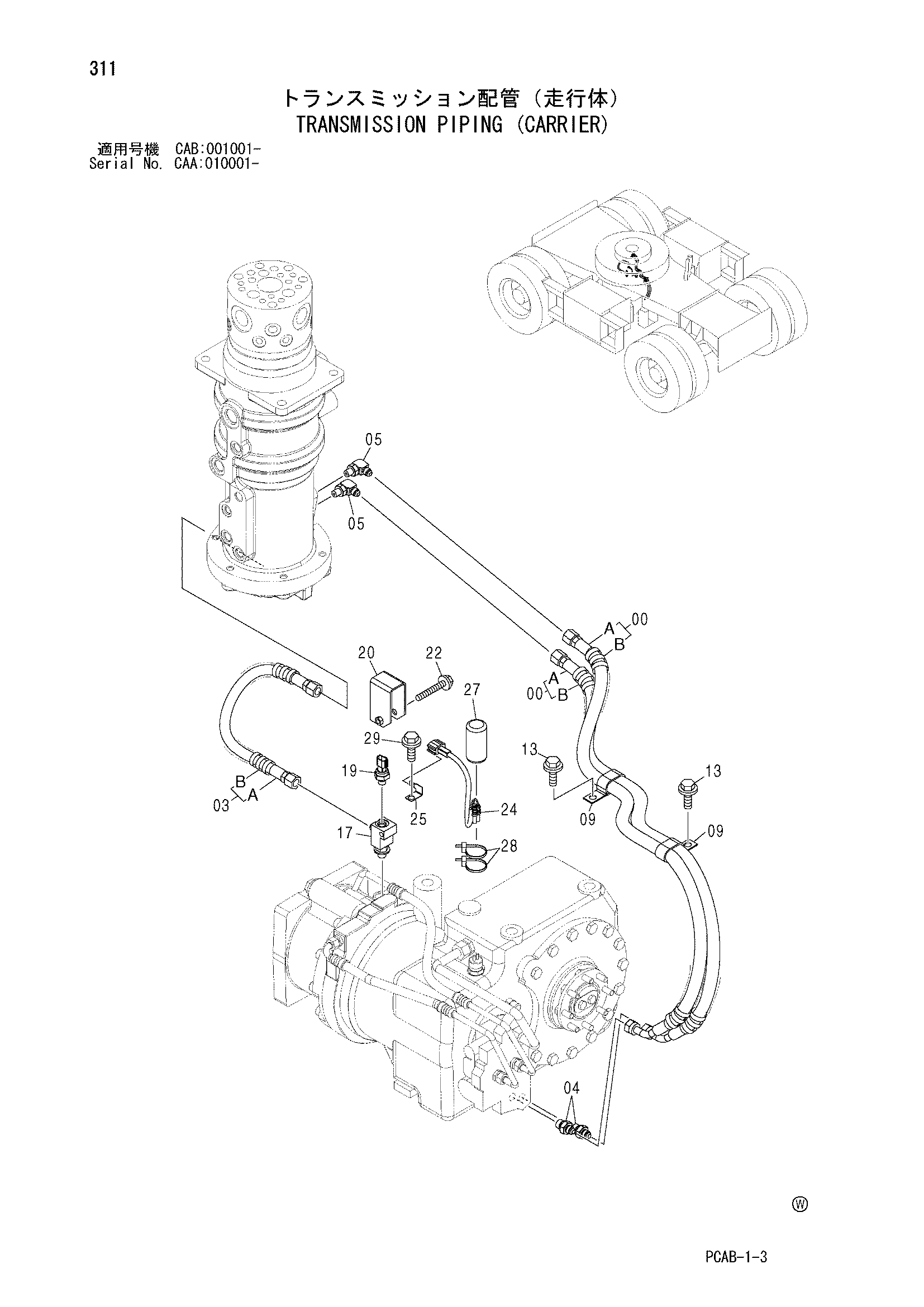

Заводская схема «Трансмиссия трубопроводы (водило)» для HITACHI ZX130W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9208956 | Шланг в сборе | 2 |
| 00A | 4466432 | Шланг | 1 |
| 00B | 4327293 | Защитный кожух | 2 |
| 03 | 9223466 | Шланг в сборе | 1 |
| 03A | 4478281 | Шланг | 1 |
| 03B | 4327293 | Защитный кожух | 1 |
| 04 | 4489344 | Адаптер | 2 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 05 | A852323 | Угловой штуцер | 2 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 09 | 4190266 | Зажим (22X2) | 2 |
| 13 | J021025 | Болт с шайбой | 2 |
| 13 | J271025 замена: J901025 | Болт с шайбой | 2 |
| 17 | 4605449 | Тройник | 1 |
| 17A | 4506412 | Уплотнительное кольцо | 1 |
| 19 | 4436535 | Датчик давления | 1 |
| 20 | 9760957 | Крышка | 1 |
| 22 | J020850 | Болт с шайбой | 1 |
| 22 | J260850 замена: J900850 | Болт с шайбой | 1 |
| 24 | 4601493 | Жгут проводов | 1 |
| 25 | 4257159 | Кронштейн | 1 |
| 27 | 4207239 | Колпачок | 1 |
| 28 | 4055311 | Ленточный зажим | 2 |
| 29 | J021025 | Болт с шайбой | 1 |
| 29 | J271025 замена: J901025 | Болт с шайбой | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX130W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
