Отвал рычаг — HITACHI ZX130W

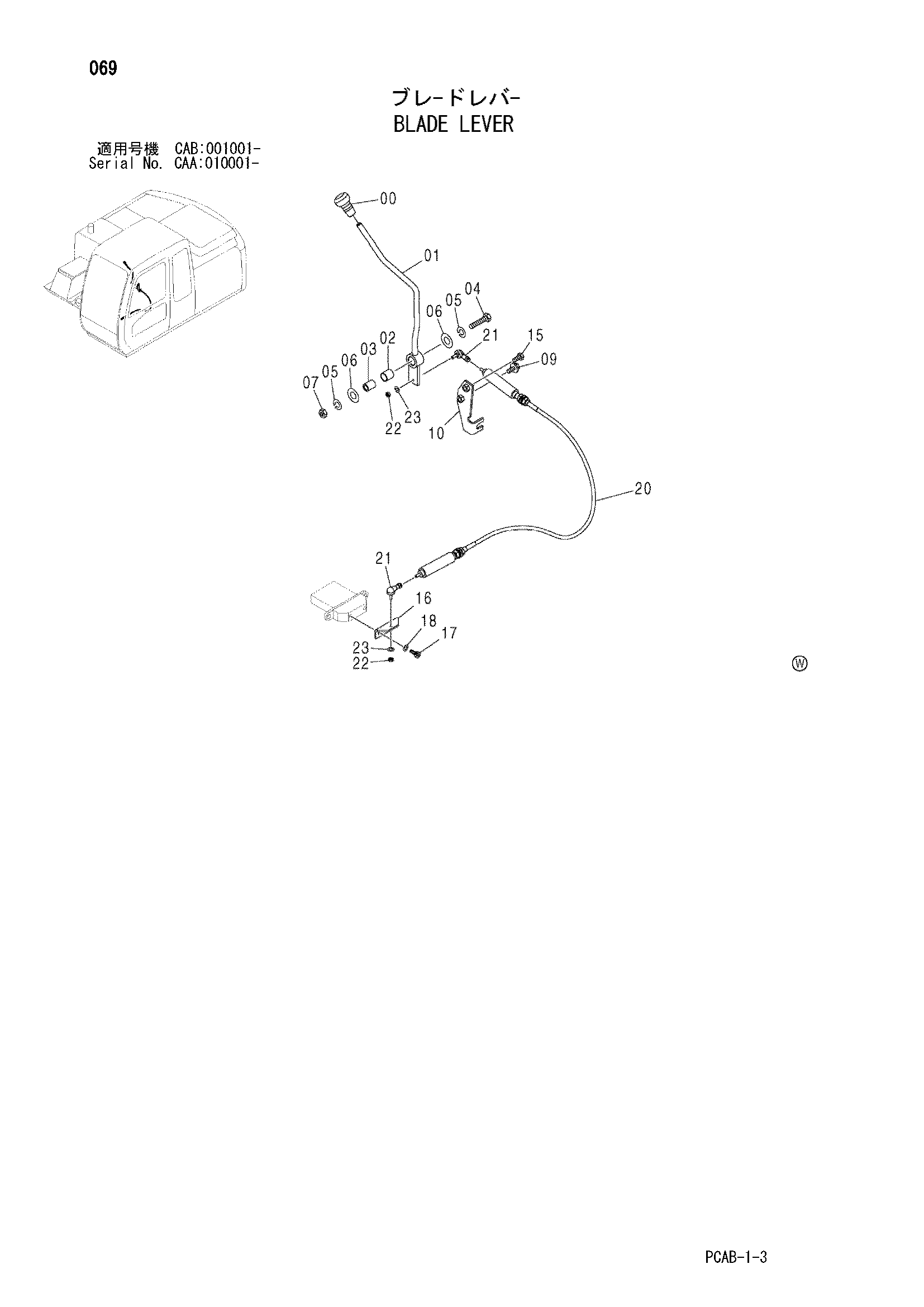

Заводская схема «Отвал рычаг» для HITACHI ZX130W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4280117 | Рукоятка | 1 |
| 01 | 8081981 | Рычаг | 1 |
| 02 | 4396083 | Втулка | 1 |
| 03 | 4279507 | Коллер | 1 |
| 04 | J901255 | Болт | 1 |
| 05 | A590912 | Пружинная шайба | 2 |
| 06 | 449490 | Шайба | 2 |
| 07 | J950012 | Гайка | 1 |
| 09 | J021025 | Болт с шайбой | 1 |
| 09 | J271025 замена: J901025 | Болт с шайбой | 1 |
| 10 | 8087268 | Кронштейн | 1 |
| 15 | J901020 | Болт | 1 |
| 16 | 4465665 | Кронштейн | 1 |
| 17 | J780816 | Болт с внутренним шестигранником | 2 |
| 18 | A590908 | Пружинная шайба | 2 |
| 20 | 4466542 | Трос управления | 1 |
| 21 | 4056017 | Шарнир | 2 |
| 22 | M500605 | Гайка | 2 |
| 23 | A590906 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX130W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
